RS2H Series Heavy Duty stoppersylinder | Justerbar stoppsylinder for hydraulisk bufferspak

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefordeler

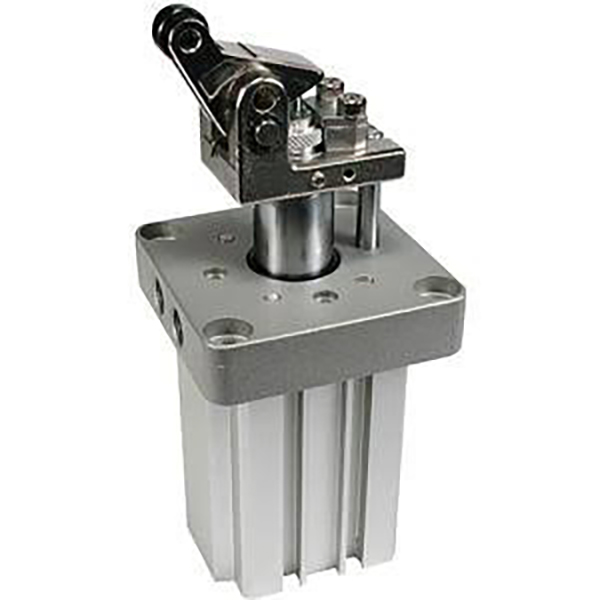

     SOLH RS2H-serien er en ny generasjons kraftig stoppsylinder av spaktype, profesjonelt utformet for posisjonering og begrensning av tunge transportbånd. Tilgjengelig i store borestørrelser φ50/63/80 mm, har den ultrahøy stoppkraft, justerbar hydraulisk buffer, lettvekts kompakt struktur og overlegen slagmotstand. Spesielt anvendelig for 50–500 kg tunge paller og verktøyplater, fungerer den som kjernestoppkomponent for kraftige automatiserte transportbånd, mye brukt i arbeidsstykkestopp, overføringsposisjonering og stasjonsbegrensende scenarier.

  1.1 Oppgradert Heavy-Duty Ytelse

     Som en oppgradert erstatning for den tradisjonelle RS1H-serien, oppnår RS2H en mer enn 30 % økning i stoppekraft. Ved å bruke en kombinert spakkraftforsterkning og hydraulisk bufferstruktur, tåler den perfekt høyfrekvente støtbelastninger og begrenser stabilt tunge arbeidsstykker fra 50 kg til 500 kg, noe som løser problemene med utilstrekkelig kraft og enkel svikt i gamle modeller under syklisk drift med tung belastning.

  1.2 Kompakt og lett optimering

     Sammenlignet med RS1H-serien reduserer φ63-30-taktsmodellen totalvekten med 22 % og forkorter den totale lengden med 9 mm. Den optimaliserte integrerte strukturen sparer installasjonsplass samtidig som den forbedrer den generelle strukturelle stivheten, og realiserer mindre størrelse, lettere vekt og høyere stabilitet.

  1,3 kjerne justerbar hydraulisk buffer

     Innebygd justerbar hydraulisk buffer som standard. Brukere kan fritt justere dempemotstanden via den roterende justeringsskiven for å tilpasse seg arbeidsstykker med forskjellig vekt og transporthastighet. Bufferen støtter rask utskifting uten verktøy ved å løsne M4-settskruen, noe som forbedrer vedlikeholdseffektiviteten på stedet og reduserer nedetiden.

  1.4 Spak med høy stivhet og design med dobbel rulle

     Høystyrkespaken er utstyrt med en forbedret intern bufferstruktur. To valsematerialer er tilgjengelige: harpiks (L) og karbonstål (M), med slitestyrke og anti-sprekkeytelse. Den forstørrede rullediameteren sikrer jevn rulleoperasjon og sterk anti-avbøyningsevne, og unngår effektivt fastkjøring og skade på eksentrisk last under stopp med tung last.

 1.5 Fullt utskiftbare og diversifiserte konfigurasjoner

     Installasjonsdimensjonene er fullstendig utskiftbare med den tradisjonelle RS1H-serien, og støtter direkte utskifting og oppgradering uten å endre armaturrammer. Valgfrie utvidede funksjoner inkluderer anti-rebound-låsemekanisme, manuell opplåsing og spakdeteksjonsbryter, som oppfyller kontrollkravene til komplekse arbeidsforhold med tung belastning.

  1.6 Oljefri og struktur med lang levetid

     Valgfrie dobbeltvirkende, fjærbelastede dobbeltvirkende og enkeltvirkende moduser dekker ulike driftskrav. Den hardforkrommede stempelstangen og den hardanodiserte sylinderkroppen gir utmerket slitestyrke og slagmotstand. Den oljefrie driftsdesignen tilpasser seg rene miljøer og sveisesprutsikre arbeidsforhold med lave vedlikeholdskostnader og lang levetid.

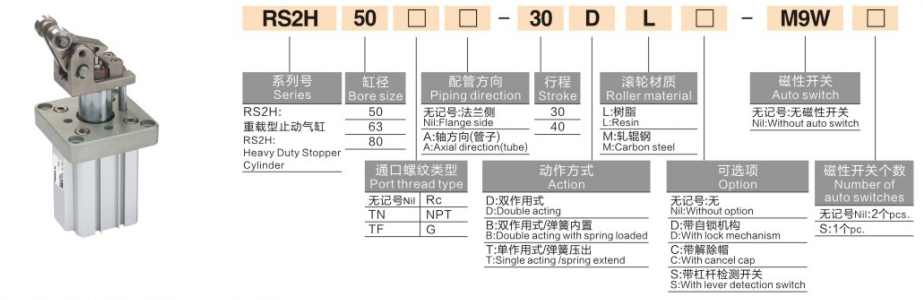

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Eksempler på standardbestilling

    • Generell Heavy-Duty-modell: RS2H63-30LD-M9BW (φ63 boring, 30 mm slaglengde, harpiksrulle, dobbeltvirkende, med M9BW magnetisk bryter)

    • Modell med høy sikkerhet: RS2H80-40TM-XC102 (φ80 boring, 40 mm slaglengde, karbonstålvalse, enkeltvirkende, med anti-rebound låsemekanisme)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende, fjærbelastet dobbeltvirkende, fjærforlengende enkeltvirkende

     • Arbeidstrykkområde: 0,05~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfritt miljø)

     • Buffersystem: Standard innebygd justerbar hydraulisk buffer + dobbel-ende gummibuffer

     • Smøremodus: Oljefri drift

     • Installasjonsmetode: Standard flensmontering, 4-sidig magnetisk brytermontering tilgjengelig

  3.2 Standard bore- og slagkombinasjon

  3.3 Teoretisk stoppkraft (Enhet: kN @0,5MPa, spakutgang)

  3.4 Produktvektssammenligning (Enhet: kg @ standard slag)

4. Retningslinjer for kjernekonfigurasjon og valg

 4.1 Valg av valsemateriale

     • Harpiksrulle (L): Lite støy og antiripe på palleoverflater. Ideell for scenarier med lett/middels belastning (50–200 kg) og høyhastighetsdrift (≤0,5 m/s), beskytter arbeidsstykker samtidig som stabil stopp sikres.

     • Karbonstålvalse (M): Ultrahøy slitestyrke og sterk slagfasthet. Egnet for tung belastning (200–500 kg), høyfrekvent sykling (≥1000 ganger/dag) og tøffe industrielle arbeidsforhold med lang levetid.

  4.2 Valg av driftsmodus

     • Dobbeltvirkende (D): Toveis kontrollerbar fastspenning og frigjøring med maksimal stoppkraft. Optimalisert for tung belastning og høyfrekvente start-stopp arbeidsforhold.

     • Fjærbelastet dobbeltvirkende (B): Automatisk utløsning ved strømbrudd, prioritering av utstyr og personellsikkerhet. Perfekt for farlige stasjoner og beskyttelsesscenarier for strømavbrudd.

     • Enkeltvirkende (T): Forlengelse av fjær, tilbaketrekking av luftkompresjon. Energibesparende og kostnadseffektiv, egnet for lett belastning og lavfrekvente stoppscenarier.

  4.3 Valgfritt kraftig funksjonelt tilbehør

     • Låsemekanisme (-XC102): Automatisk låsing etter stopp for å forhindre tilbakeslag og forskyvning av arbeidsstykket, egnet for høyhastighets lett-last- og anti-shifting-stasjoner.

     • Manuell opplåsingsfunksjon: Slipp spaken manuelt under strømbrudd eller utstyrssvikt, for å sikre trygt og praktisk vedlikehold på stedet.

     • Spakedeteksjonsbryter: Oppdager spakforlengelse og tilbakestillingsstatus, støtter PLS-koblingskontroll og automatisert forriglingsoperasjon for intelligente produksjonslinjer.

5. Typiske applikasjonsscenarier

     • Heavy-Duty palletransportbånd: Spesialisert for stopp, overføringsposisjonering og anti-shifting av 200–500 kg tunge verktøyplater i bilindustrien, husholdningsapparater og logistikkindustrien, og leverer stabil tunglastbegrensende ytelse.

     • Sveise- og verktøymaskiner for tunge stasjoner: Brukes på fastspenning av sveisearmatur med tung belastning, lasting/lossing av maskinverktøy og posisjonering av tung form. Bufferstrukturen motstår sterk støt og forhindrer erosjon av sveiseslagg.

     • Automatiserte lager- og overføringssystemer: Brukes for stereoskopisk stopp av lagerpaller, AGV-dokkingposisjonering og kraftig vippemekanismebegrensning, med stabil bevegelse og pålitelig signaltilbakemelding.

     • Høyhastighets tunge transportbånd: Egnet for å stoppe høyhastighets (≤0,8m/s) tunge arbeidsstykker på rulle- og båndtransportlinjer. Den justerbare hydrauliske bufferen sørger for jevn og støtfri stoppprosess.

6. 3-trinns hurtigvalgveiledning

     1. Valg av borestørrelse: Velg boring i henhold til arbeidsstykkets vekt og transporthastighet. Følg sikkerhetsstandarden: teoretisk stoppkraft ≥ faktisk last × 2. φ50 for last under 200 kg, φ63 for 200–350 kg last, φ80 for last over 350 kg.

     2. Valg av rullemateriale: Velg harpiksvalse (L) for scenarier med lett belastning og høy hastighet; velg valse av karbonstål (M) for sykling med høy belastning og høyfrekvente sykkelscenarier.

     3. Valg av funksjonell konfigurasjon: Velg dobbeltvirkende (D) + karbonstålvals for tung belastning og høyfrekvente arbeidsforhold; legg til låsemekanisme (-XC102) for anti-rebound-krav; ta i bruk fjærbelastet type (B) for sikkerhetsprioriterte stasjoner.

Sammendrag av én setning

     Den oppgraderte kraftige stoppesylinderen i SOLH RS2H-serien har 30 % høyere stoppkraft, lettvekts kompakt struktur, justerbar hydraulisk buffer og alternativer for to ruller, og gir høystabilitet, anti-støt og vedlikeholdsvennlige profesjonelle stoppeløsninger for 50–500 kg tunglast automatiserte transportbånd.
