RSQ-serien stoppersylinder | Pneumatisk stoppsylinder med fast monteringshøyde

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

     SOLH RSQ-serien er en stoppesylinder med fast monteringshøyde designet for automatisert posisjonering av transportbånd og arbeidsstykkebegrensning. Den dekker borestørrelser fra φ12mm til φ50mm med standard slag fra 10mm til 30mm. Med stiv struktur i fast høyde, innebygd buffer, 10 valgfrie stangendetyper og 4-sides magnetisk brytermontering, leverer RSQ-sylinderen rimelige og høypålitelige stoppløsninger for blokkering av transportørstasjoner, pallplassering og arbeidsstykkebegrensning, og fungerer som en standard kjernekomponent for automatiserte transportsystemer.

  1.1 Fast høyde stiv struktur

     Forskjellig fra den høydejusterbare RSG-serien, har RSQ-serien en ikke-justerbar fast monteringshøydedesign. Den har en enklere struktur, høyere total stivhet og raskere installasjon på stedet, perfekt matchende stasjonsoppsett med fast høyde og eliminerer høydekalibreringsprosedyrer.

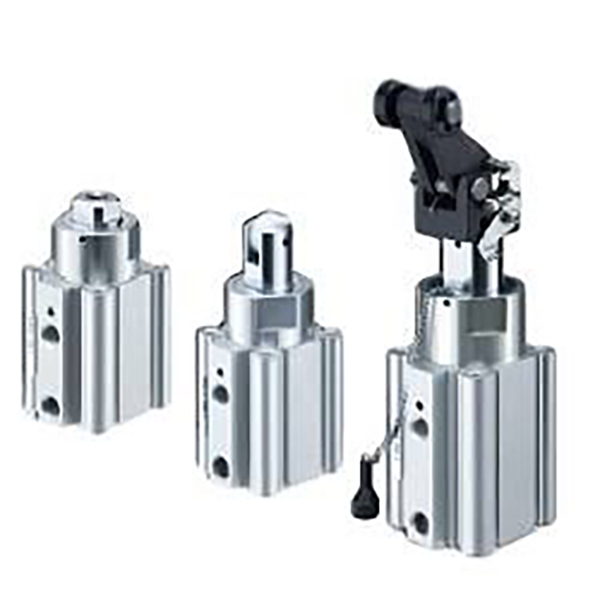

  1.2 Allsidig Multi-Rod-End-tilpasning

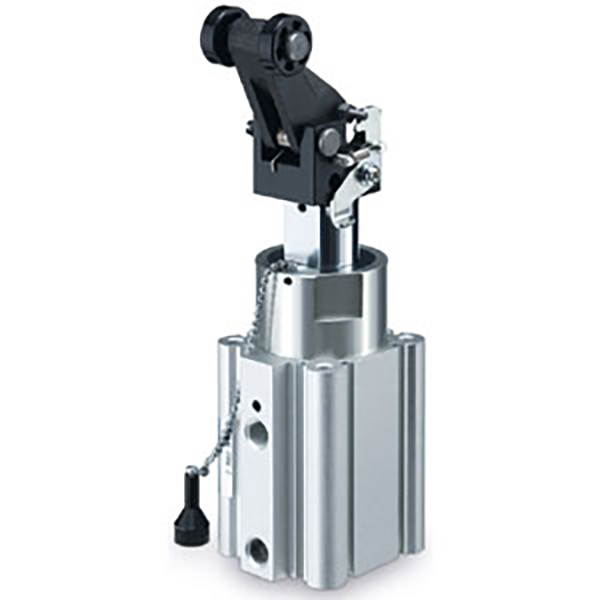

     Utstyrt med 10 typer stangendealternativer, inkludert rundstang, skråsnitt, rulle- og spakstrukturer, som fullt dekker lette, middels og tunge laststoppscenarier. Spaktyper (L/B/C/D/E) tar i bruk innebygd hydraulisk bufferdesign med utmerket energiabsorbering og sterk slagfasthet for høyfrekvente og kraftige arbeidsforhold.

  1.3 Fleksibel installasjon og bryteroppsett

     Sylinderhuset støtter 4-sidig magnetisk bryterinstallasjon (kompatibel med brytere i D-A9□/M9□/P3DWA-serien) uten ekstra monteringstilbehør. To standard monteringsmetoder er tilgjengelige: B-type gjennomhullsmontering (standard) og A-type dobbeltende gjenget hullmontering, tilpasset ulike utstyrsrammer og installasjonsrom.

  1.4 Oljefri og lang levetid Design

     Valgfrie dobbeltvirkende, fjærretur-dobbeltvirkende og enkeltvirkende (fjærforlengende) moduser oppfyller ulike handlingskrav. Standard gummibuffer sikrer stabil drift. Stempelstangen vedtar hardforkromningsbehandling, og sylinderkroppen gjennomgår en hard anodiseringsprosess, og oppnår enestående slitestyrke og slagmotstand. Den oljefrie driftsdesignen tilpasser seg rene og støvfrie arbeidsmiljøer med lave vedlikeholdskostnader.

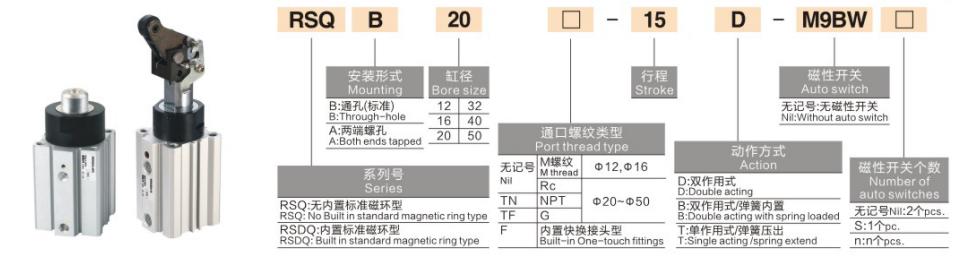

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: RSQB20-15, RSDQL32-20

  2. Eksempler på standardbestilling

     • Ikke-magnetisk ring standardmodell: RSQB20-15 (Ingen magnetisk ring, montering gjennom hull, φ20 boring, 15 mm slag, standard rund stangende)

     • Magnetisk ring hydraulisk buffermodell: RSDQL32-20 (innebygd magnetisk ring, gjennomhullsmontering, φ32-boring, 20 mm slaglengde, stoppende av spaktype)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende, fjærretur dobbeltvirkende, enkeltvirkende (fjærforlengelse)

     • Arbeidstrykkområde: 0,05~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~70℃ (uten bryter); -10℃~60℃ (med bryter)

     • Stempeldriftshastighet: 50~500 mm/s

     • Buffermodus: Standard gummibuffer; Spaktyper utstyrt med innebygd hydraulisk buffer

     • Smøremodus: Oljefri drift

  3.2 Standard bore- og slagkombinasjon

3.3 Teoretisk stoppkraft (Enhet: N @0,5 MPa, dobbeltvirkende)

3.4 Produktvekt (Enhet: kg @20 mm slaglengde, RSQ-serien)

4. Stangendetyper og aktuelle scenarier

5. Typiske applikasjonsscenarier

     • Samlebåndstopp: Brukes på pallestopp, stasjonsplassering og anti-shifting for elektroniske og husholdningsapparater. Designet med fast høyde matcher perfekt standard transportbåndoppsett.

     • Begrensning av transportbånd: Egnet for arbeidsstykkestopp på belte- og rullebaner, posisjonering av overføringsstasjon og blokkering av divergerende/sammenslående linjer. Flere stangendealternativer tilpasser seg ulike belastningsgrader.

     • Automatiserte prosesseringsstasjoner: Ideell for lasting og lossing av maskinverktøy, posisjonering av pakkemaskin og stopp av inspeksjonsstasjon, og gir stabil og syklisk drift mot forstyrrelser.

     • Heavy-Duty stoppscenarier: Brukes for stopp av tunge paller og verktøybrett, sveisestasjonsposisjonering. Den hydrauliske bufferspaken motstår effektivt sterke støt og høyfrekvente vibrasjoner.

6. 3-trinns hurtigvalgveiledning

  1. Valg av borestørrelse: Velg boring i henhold til faktisk stoppelast. Følg regelen: teoretisk stoppkraft ≥ faktisk last × 2 sikkerhetsfaktor. φ16~φ20 for lett belastning, φ32 for middels belastning, φ40~φ50 for tung belastning.

  2. Slagvalg: Standard slaglengde varierer fra 10 mm til 30 mm. Reserver 5~10 mm ekstra slagmargin basert på arbeidsstykkets høyde for å unngå mekanisk interferens.

  3. Valg av stangende

￮ Lett belastning og lav hastighet: Velg rundstang eller skråskåret type

￮ Høy hastighet og lett belastning: Velg rulletype

￮ Tung belastning og høyfrekvent støt: Velg type hydraulisk bufferspak (B/C/D/E)

Sammendrag av én setning

     SOLH RSQ-seriens stoppersylindere med fast høyde har stiv fast monteringsstruktur, forskjellige stangendealternativer, 4-sides bryterinstallasjon og oljefri lang levetid, og gir kostnadseffektive, stabile og slagfaste standardstoppløsninger for ulike automatiserte transportører og prosesseringsstasjoner.
