Pneumatiske komponenter-serien

SOLH Y-type dobbelt øregaffelledd for pneumatisk sylinderstangende, standard gaffelkobling som kan byttes ut med SMC/AirTAC-deler. Innvendig gjenge M10×1,25-M27×2 matchende 32-125mm boringer, pinnehull φ10-27mm, ±5° enkeltplanssving. Karbonstål svertet/galvanisert eller rustfritt stål. Ideell for enkeltørelaster med høy belastning i push pull og leddede mekanismer.

SOLH F type flyteledd for pneumatisk sylinderstangende, fleksibel kulehodekompenserende kopling. Absorberer aksial/radial feiljustering (aksial ±1,5 mm, vinkel ±2°~±5°), eliminerer sidekraft og beskytter sylinderpakninger. Gjenger M6×1.0-M20×1.5 matchende 16-100 mm boringer, anodisert aluminium eller 304 rustfritt. Kan byttes ut med AirTAC F-serien, SMC JAF/JAHF. Ideell for presspasning, samlebånd og langtransport.

SOLH U-type fiskeøyestangendelager for pneumatisk sylinderstangende, 360° universalledd med ±13°~±15° sving. Kompenserer opptil 2 mm koaksialt avvik, eliminerer sidekraft og beskytter sylinderpakninger. Gjenger M6×1.0-M27×2 matchende 16-125 mm boringer, lagerstål / selvsmørende kobber / 304 rustfrie alternativer. AirTAC F-U og SMC PHS utskiftbare. Ideell for høyhastighets, eksentriske og flervinklede lastmekanismer.

SOLH C-type selvlåsende pneumatisk hurtigkobling, stålkule selvlåsende design for enhåndsbetjening. NBR tetning, arbeidstrykk 0-1,0MPa. Forniklet stål / plast alternativer. PP10~PP40, PF/PH/SP/SM-serien for Φ4×6~Φ8×12 PU-rør og G1/4, G3/8, G1/2 gjenger. Kryssmerke utskiftbar med SMC og AirTAC. Mye brukt for luftkompressorer, luftverktøy og vakuumgenerator pneumatiske linjer.

SOLH KQ2H ett-trykks rett trykk i beslag, direkte erstatning for SMC KQ2H. POM-hus, forniklet messinggjenge, NBR-tetning. Fungerer for trykkluft opp til 1,0 MPa og vakuum ned til -95kPa. Dekker Φ2-Φ16 PU/PA-rør, metriske M & R koniske gjenger, lik diameter og reduserende konfigurasjoner. Ideell for vakuumgeneratorer, mikrosylindere og lukkede pneumatiske automatiserte rør.

SOLH KQ2F etttrykks trykk i beslag, direkte erstatning for SMC KQ2F. Forniklet messinghus, NBR-tetning, fungerer for vakuum (-0,1 MPa) opp til 1,0 MPa trykkluft. En ende for PU/PA/FEP/PFA rør, en ende innvendig gjenge M5/Rc1/8~Rc1/2. Kompakt roterbar design for rør med trangt rom, mye brukt på magnetventiler, sylindre og automatiserte vakuumkretser.

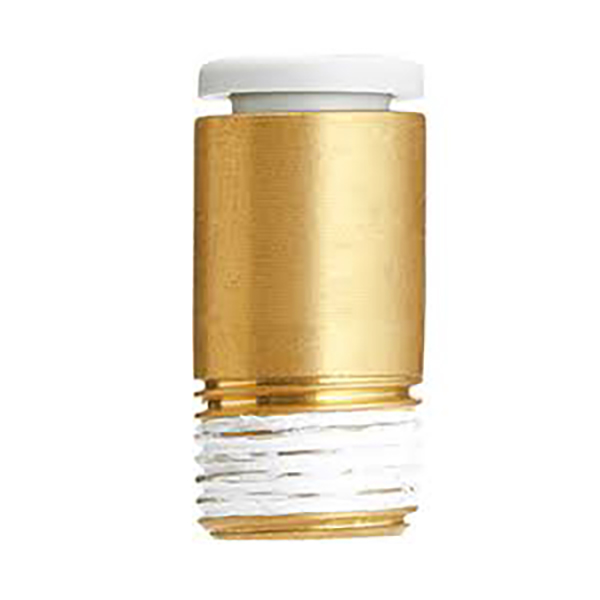

SOLH KQ2S ett-trykks trykk i montering, direkte SMC KQ2S erstatning. Forniklet messinghus, NBR-tetning, fungerer for vakuum (-0,1 MPa) opp til 1,0 MPa trykkluft. En ende for PU/PA-rør, utvendig gjengeende med innfelt innvendig sekskant, muliggjør tiltrekking av sekskantnøkkel på trange steder. Flott for kompakte ventiløyer, pneumatisk kabling med høy tetthet og vakuumadsorpsjonssystemer.

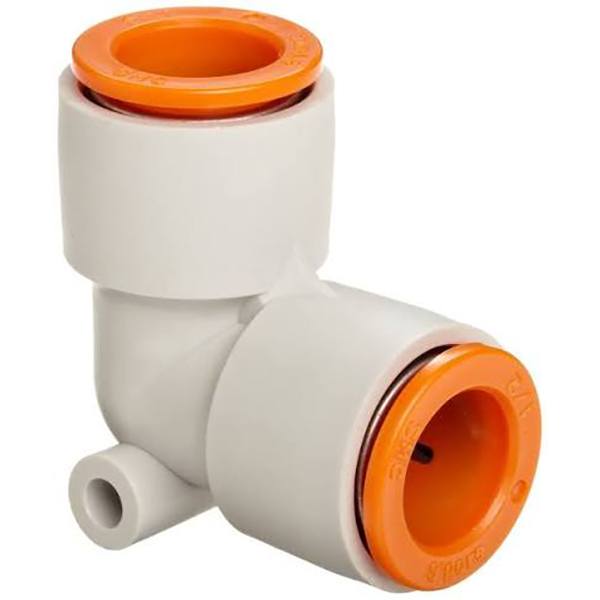

SOLH KQ2L one touch 90° albue push-in fitting, direkte erstatning for SMC KQ2L. POM-hus, NBR-tetning, støtter 0~1,0 MPa trykkluft og vakuum opp til 95kPa. Flere stiler: hanngjenger, albue med samme diameter, stammealbue og reduserende stammealbue for PU/PA-rør. Perfekt for plassbesparende 90° rørføring på vakuumgeneratorer, magnetventiler og automasjonsmaskineri.

SOLH KQ2LU L-type 1 til 2 dobbel albue push-in fitting, utskiftbar med SMC KQ2LU. 90° ett innløp to utløp design for balansert luftstrøm. POM-hus, nikkelbelagt messinggjenger og NBR-tetning, fungerer for 0~1,0 MPa trykkluft og -95kPa vakuum. Alternativer med flere gjenger og lik diameter for PU/PA-rør, mye brukt i robotende effektorer og vakuumsugekoppforgrening.
