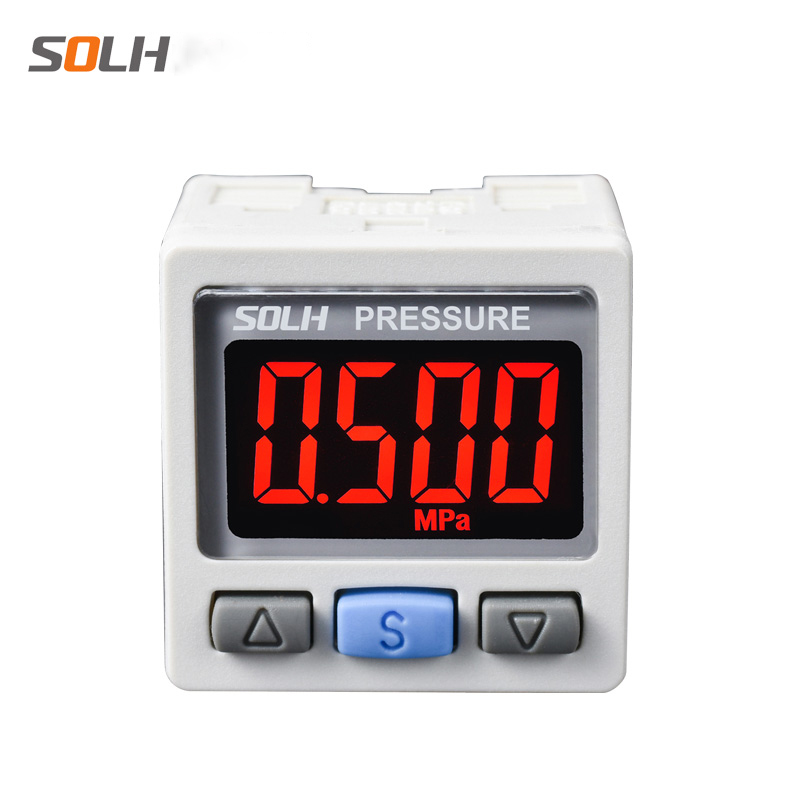

ZSE30A(F) / ISE30A-serien høypresisjon digital trykkbryter med to farger

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH ZSE30A(F) / ISE30A serie høypresisjon digitale trykkbrytere brukes til sanntids trykkovervåking, terskelalarm og lukket sløyfesignalkontroll av alle pneumatiske kretser. Kompatibel med vakuum, sammensatt blandet trykk og standard positivt trykk arbeidsforhold. Kjernefordelene inkluderer ±0,2%FS ultrahøy presisjon, tofarget rød/grønn LCD-skjerm og ett-klikks batch-parameterkopifunksjon, som fungerer som det "visuelle overvåkingsøyet" til automatiserte pneumatiske systemer.

Serieklassifisering etter trykkmåleområde

Kjerne tekniske spesifikasjoner (høypresisjonskvalitet)

  1. Displayenhet: 4-sifret LCD-skjerm, automatisk tofargebryter (grønn / rød); OUT1 tilsvarer grønt, OUT2 tilsvarer rødt

  2. Målenøyaktighet: ±0,2%FS @25℃, oppløsning opptil 1/1000 full skala

  3. Alternativer for signalutgang

     -- Brytersignal: 2-kanals NPN / PNP åpen kollektor transistorutgang (OUT1 & OUT2)

     -- Analogt signal (valgfritt): 1~5V spenningsutgang eller 4~20mA strømutgang

  4. Strømforsyning: 12~24 VDC ±10% bredt spenningsområde

  5. Overtrykksmotstandskapasitet

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A overtrykksmodell: 1,5 MPa

  8. Beskyttelsesklasse: IP40 støvtett

  9. Driftsomgivelsestemperatur: 0 ~ 50 ℃

  10. Eksklusiv funksjon: Ett-klikks parameterkopi, kopier innstillinger fra 1 masterenhet til maksimalt 10 slaveenheter, unngår effektivt parameterinnstillingsfeil under batchutstyrsfeilsøking

Komplett modellnavneregel

  Modelleksempel: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Serietrykktypeidentifikasjon

     -- 01: Port gjengespesifikasjon = M5 innvendig gjenge (R1/8)

     -- N / P: Bryter utgangstransistortype

        N = NPN åpen samler; P = PNP åpen samler

     -- M / C / D: Utgangskombinasjonsdefinisjon

        M = kun 2 uavhengige bryterutgangskanaler

        C = 1 bryterkanal + 1~5V analog spenningsutgang

        D = 1 bryterkanal + 4~20mA analog strømutgang

Tofarget LCD-skjermlogikk

     -- Grønt bakgrunnsbelysning: Faktisk trykk innenfor brukerens forhåndsinnstilte normal arbeidsområde

     -- Rødt bakgrunnsbelysning: Trykket overstiger øvre/nedre alarmterskel (overtrykk/undertrykkadvarsel)

     -- 4 justerbare visningsmoduser: Støtter standardlogikk (normal grønn, unormal rød) eller omvendt fargebyttelogikk etter behov

Typiske industrielle anvendelsesscenarier

  1. Pneumatisk sylinder- og arbeidsstykkeklemmekrets

     Still inn klemtrykkterskel 0,5~0,7MPa; utløs rødt alarmsignal når trykket faller under nedre grense for å forhindre at arbeidsstykket løsner under bearbeiding.

  2. Vakuumsughåndteringsstasjon (ZSE30A vakuumdedikert modell)

     Angi pålitelig adsorpsjonsterskel ≤ -80kPa; gi umiddelbart alarmsignal hvis vakuumgraden forringes for å unngå at arbeidsstykket faller av under overføring.

Ytelsessammenligning vs vanlige mekaniske trykkbrytere

Trinn-for-trinn veiledning for valg

     -- Kun vakuum eller blandet vakuum + mikro positivt trykk → Velg ZSE30AF universal sammensatt trykkmodell

     -- Standard generell pneumatisk krets (0,4~0,7MPa lufttilførsel) → Mest populære modell ISE30A-01-N-M

     -- Krev innsamling av kontinuerlig trykkdata i sanntid med PLS → Velg C (1~5V spenning) eller D (4~20mA strøm) analog utgangsvariant

Sammendrag av én setning

     SOLH ZSE30A vakuum, ZSE30AF sammensatt og ISE30A positivt trykk digitale brytere har ±0,2%FS høypresisjon tofarget LCD, 2-kanals NPN/PNP bryter + valgfri 1~5V/4~20mA analog utgang med ett-klikks batch parameterkopi, mye brukt for klemmetrykk og vakuumsuging utstyr.
