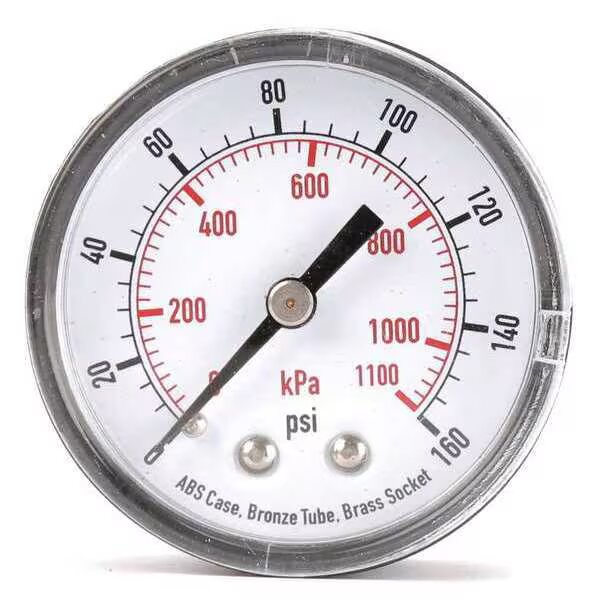

G-serien generell pneumatisk trykkmåler

Merke: SOLH by Richge Technology

Produktposisjonering

     SOLH G-serien er standard trykkmåler dedikert til pneumatiske systemer for trykklufttrykkmåling, delt inn i standard grunntype og grenseindikatortype med fargevarselring. Skivens ytre diameter varierer φ15 ~ φ63, trykkspenn dekker 0,2~1,5 MPa med standard nøyaktighet ±3 % F.S. To monteringsstrukturer tilgjengelig: bakgjenge G-modell for panelmontering og sidegjenge GA-modell for direkte rørledningsinstallasjon.

Seriestørrelse og dimensjonsspesifikasjon (ytre diameter × tilkoblingsgjenge)

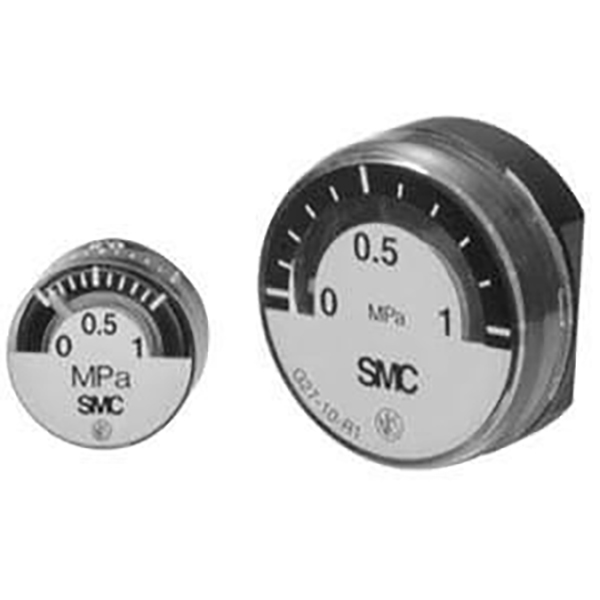

     -- G15: φ15, M5 innvendig gjenge / R1/8; ultra-miniatyr, matchet med mikropneumatiske ventiler

     -- G27: φ26, R1/16 / R1/8; kompakt slank kropp for begrenset, smal installasjonsplass

     -- G36/GA36: φ37,5, R1/8; vanlig standard generell modell

     -- G46/GA46: φ42,5, R1/8/R1/4; mest brukte, valgfri grenseindikatorring

     -- G53-L: φ51, R1/8 / R1/4; middels stor urskive med rød-grønn grensevarselring

     -- G63-L: φ63,4, R1/8/R1/4; super stor urskive, tydelig lesing fra lang avstand

Modellnavneregel og eksempler

 1. Navneformat

     -- G / GA + Størrelseskode + Valgfritt suffiks L + Trykkområdekode + Trådkode

     -- Suffiks L = Utstyrt med rød-grønn grenseindikatorring

  2. Modelleksempler

     -- G46-10-02:

         G46 = φ42.5 bakgjengemodell | 10 = 1,0 MPa område | 02 = R1/4 gjenger

     -- GA36-10-01:

        GA36 = φ37.5 sidegjengemodell | 10 = 1,0 MPa område | 01 = R1/8 gjenger

     -- G36-L-10-01

        Med rød-grønn grensevarselring L, φ37.5 bakgjenge, 1.0MPa, R1/8

  3. Kodedefinisjon

     -- Trykkområdekode:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Trådkode

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrisk innvendig gjenge3.

Universal Core tekniske parametere

  1. Målbart medium: Trykkluft; oljefrie og kobberfrie fuktede delversjoner valgfritt for ren prosess

  2. Standard trykkområder: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Nøyaktighetsgrad: Standard ±3 % F.S.; mini G15 & G27 ±5 % F.S.

  4. Materialkonfigurasjon:

     -- Hus: Sinklegering / nikkelbelagt presstøpt aluminium

     -- Vindusdeksel: Slagfast polykarbonat

     -- Tilkoblingsbeslag: Messing; kobberfritt alternativ tilgjengelig

  5. Driftstemperatur: -5 ~ +60 ℃ (medium uten glasur)

  6. Monteringsklassifisering

     -- G-type: Gjenge bak, designet for installasjon av innebygd panel

     -- GA-type: Sidegjenger, direkte inline rørledningsmontering

L-modell med grenseindikatorring

     -- Rød ring: Øvre grense / høytrykksalarmterskel

     -- Grønn ring: Normalt sikkert arbeidstrykkintervall

     -- Hvit peker: Dynamisk lufttrykkverdi i sanntid

     -- Kjernefordel: Intuitiv visuell tilstandsvurdering uten nøye skalaavlesning, ideell for samlebånd og sentraliserte flerpunkts overvåkingsskap

Trinn-for-trinn veiledning for valg

  1. Miniatyr og begrenset plass: Velg G15 / G27 (φ15 / φ26)

  2. Vanlige standard pneumatiske kretser: G36 / G46 (φ37.5 / φ42.5)

  3. Visuell trykkadvarsel kreves: G36-L / G46-L med fargegrensering

  4. Etterspørsel for fjernavlesning på lang avstand: Stor skive G53-L / G63-L (φ51 / φ63)

  5. Distinksjon av installasjonsmodus

     -- Direkte rørledningsmontering → GA sidegjengerserie

     -- Utstyrskontrollpanel innebygd montering → G bakre gjengeserie

Populær standard modell hurtigreferanse

     -- G27-10-R1: φ26 skive, 1,0 MPa rekkevidde, R1/16 gjenger

     -- G36-10-01: φ37,5 bakgjenge, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 bakgjenge, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 bakgjenge, rød-grønn grensering, 1,0 MPa, R1/4

Sammendrag av én setning

     Pneumatisk trykkmåler i SOLH G-serien dekker φ15~φ63 fulle skivestørrelser med gjenger bak/side to monteringsstiler, valgfri varselring for fargegrense av L-type, komplette trykkområder på 0,2~1,5 MPa og kobberfrie rene versjoner, standardutstyret for lufttrykkovervåking for alle pneumatiske kretser for industriell automasjon.
