VR3200 / VR3201 Series pneumatisk-elektrisk relé

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH VR3200/3201-serien er klassiske pneumatisk-elektriske reléer, også kjent som lufttrykksignalbrytere. De konverterer pneumatiske trykksignaler til elektriske vekslende tørre kontakter, mye brukt til trykkovervåking, feilalarmering, sikkerhetssperre og digital signalinngang til PLS i automatiserte produksjonslinjer, og fungerer som standard signalkonverteringsgrensesnitt mellom pneumatiske rørledninger og elektriske kontrollsystemer.

Modellklassifisering og kjerneforskjeller

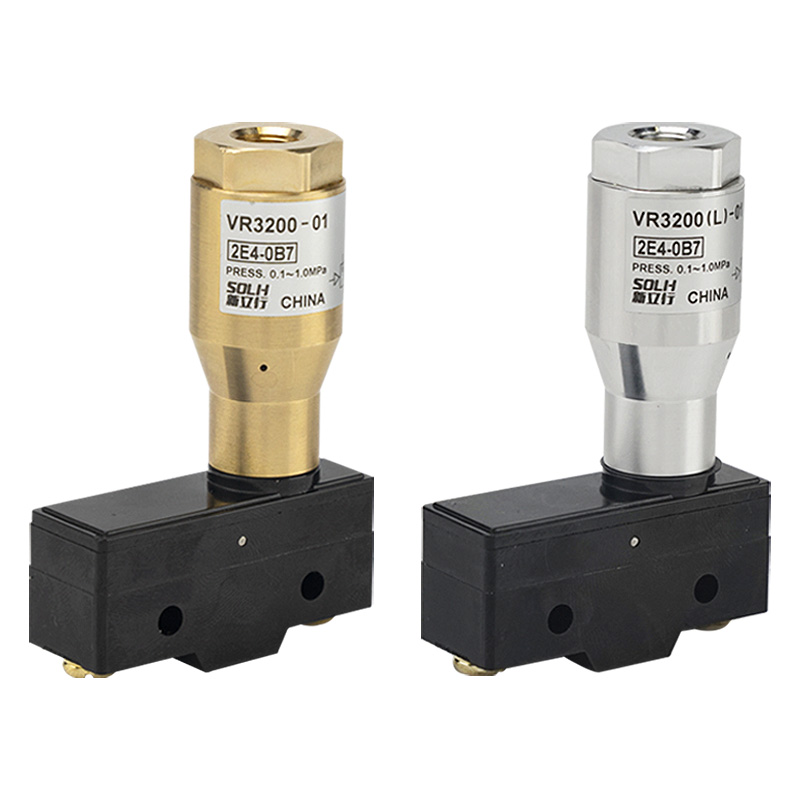

     -- VR3200-01: Åpen rammetype, vekt 130g, synlig rekkeklemme, for tørre, støvfrie innendørs skapmiljøer

     -- VR3201-01: IP44 dryppsikkert forseglet hus, vekt 260g, helt lukket konstruksjon, egnet for fuktige, støvete verksteder og produksjonsutstyr

     -- VR3202-01: IP44 dryppsikker med dedikert jordingsterminal, CE-sertifisert, ideell for kraftig elektromagnetisk interferens og eksportmaskineri

     -- Portkode: 01 = standard Rc1/8 innvendig gjenge; NPT1/8 gjenger valgfritt

Universelle tekniske spesifikasjoner

  1. Justerbart driftstrykkområde: 0,1 ~ 1,0 MPa (fabrikkinnstilt triggertrykk ≈ 0,15 MPa)

  2. Omgivelsestemperatur: -5℃ ~ +60℃ (ingen glasur)

  3. Kontaktskjema: 1AB (1 normalt åpen + 1 normalt lukket + vanlig COM)

  4. Mikrobryterkontaktklassifiseringer (resistiv / induktiv belastning):

     -- AC125V: 15A resistiv, 3A induktiv

     -- AC250V: 15A resistiv, 2,5A induktiv

     -- DC30V: 6A resistiv, 1,5A induktiv

  5. Grensesnittoppsett: Luftinntak Rc1/8; elektriske skruklemmer (VR3201 utstyrt med Pg13.5 kabelgjennomføring for forseglet ledning)

  6. Materialsammensetning: Messingventilhus, POM-stempel, returfjær i rustfritt stål, NBR tetningsring

Arbeidsprinsipp

  1. Trykkluft kommer inn i port IN og skyver stemplet for å komprimere fjæren, og utløser mekanisk den innebygde mikrobryteren når trykket overstiger forhåndsinnstilt terskel.

  2. Kontaktbyttelogikk:

     -- Trykk ≥ innstilt verdi: NO lukket, NC åpen

     -- Trykk ＜ innstilt verdi: NO åpen, NC lukket

  3. Helt mekanisk struktur, ingen ekstern strømforsyning nødvendig. Egensikker og stabil for eksplosjonsutsatte og ikke-elektriske farlige soner.

Retningslinjer for hurtigvalg

     -- VR3200-01: Lavpris, tørr innendørs skapinstallasjon

     -- VR3201-01: Fuktige/støvende verktøymaskiner, samlebånd, utstyr til delvis utendørs bruk

     -- VR3202-01: CE-sertifisering + jordingsbeskyttelse, kraftig EMC-interferens, eksport av komplette maskiner

     -- Trykkjustering: Fabrikkstandard utløsertrykk 0,15 MPa, finjustering via toppjusteringsskrue

Typiske applikasjonsscenarier

     -- Deteksjon av sylinderslag og klemtrykk: bekreftelse av fastspenning av arbeidsstykket, overbelastningsalarm

     -- Vakuumchuck negativt trykktilbakemelding: adsorpsjon og gjenkjenning av falltap på arbeidsstykket

     -- Advarsel om lavt trykk i hovedluftkilden: feil på luftkompressoren og overvåking av rørledningslekkasje

     -- Åpne/lukke tilbakemelding av pneumatiske kuleventiler og spjeldventiler

     -- Pneumatisk signalkonvertering for eksplosjonssikre verksteder uten elektroniske sensorer

SOLH Interchange Advantage

     SOLH VR3200/3201-serien er fullstendig drop-in-kompatible med SMC-ekvivalente modeller i total dimensjon, portgjenger, kontaktparametere og justerbart trykkområde. Konkurransedyktige priser og kort ledetid hjelper kundene med å kutte masseproduksjonskostnader.

Definisjon av terminalkabling

     -- COM: Felles offentlig terminal

     -- NEI: Normalt åpen, leder når lufttrykket når forhåndsinnstilt verdi

     -- NC: Normalt lukket, leder når lufttrykket er under forhåndsinnstilt terskel

Sammendrag av én setning

     SOLH VR3200/3201 strømfritt mekanisk pneumatisk-elektrisk relé konverterer lufttrykksignaler til 1NO+1NC tørre kontaktsignaler med justerbart 0,1~1,0MPa utløsertrykk, tilgjengelig i åpen ramme, IP44 dryppsikker og CE-jordet versjon for PLC-forrigling, styring av vakuumalarmautomatikk og luftkildealarm.
