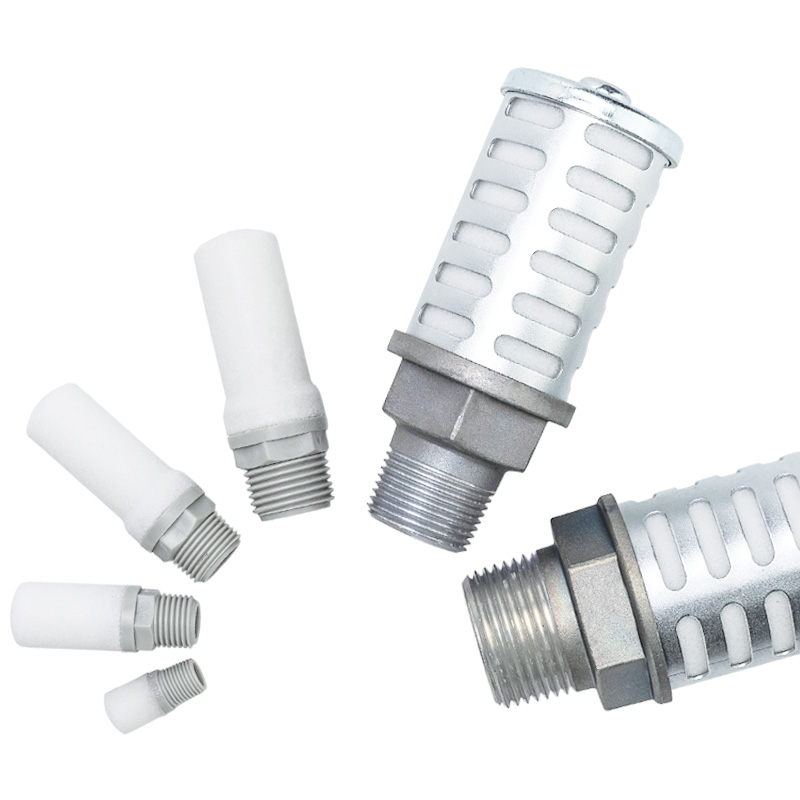

AN Series pneumatisk eksoslyddemper

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH AN-serien er en dedikert eksoslyddemper for alle pneumatiske systemer. Dens kjernefunksjoner inkluderer reduksjon av eksosstøy, rensing av lufteksos og undertrykking av oljetåkesprut. Bredt montert på utløpsportene til magnetventiler, pneumatiske sylindre og alle luftkontrollventiler, er det et viktig miljøvern og støyreduksjonstilbehør for komplette pneumatiske kretser.

Sammenligningstabeller for komplette spesifikasjoner

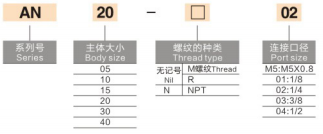

 1. Små og mellomstore størrelser (for standard magnetventiler og sylindre)

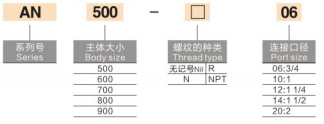

 2. Store borestørrelser (for store ventiler og sentrale eksosmanifolder)

Universal Core tekniske parametere

  1. Gjeldende medium: ren trykkluft (IKKE egnet for brennbar, etsende giftig gass)

  2. Maksimalt nominelt arbeidstrykk: 1,0 MPa (standard harpiksmodeller)

  3. Driftstemperaturområde:

     -- Standard harpikstype: -10 ~ +60 ℃ (ingen ising inne i kjernen)

     -- Sintret metalltype: Opptil 150 ℃ motstand mot høye temperaturer

  4. Støyreduksjonsytelse:

     -- Standardkvalitet: 25 ~ 30 dB(A)

     -- Spesialversjon med høy demping: ≥35 dB(A)

  5. Valgfrie konstruksjonsmaterialer

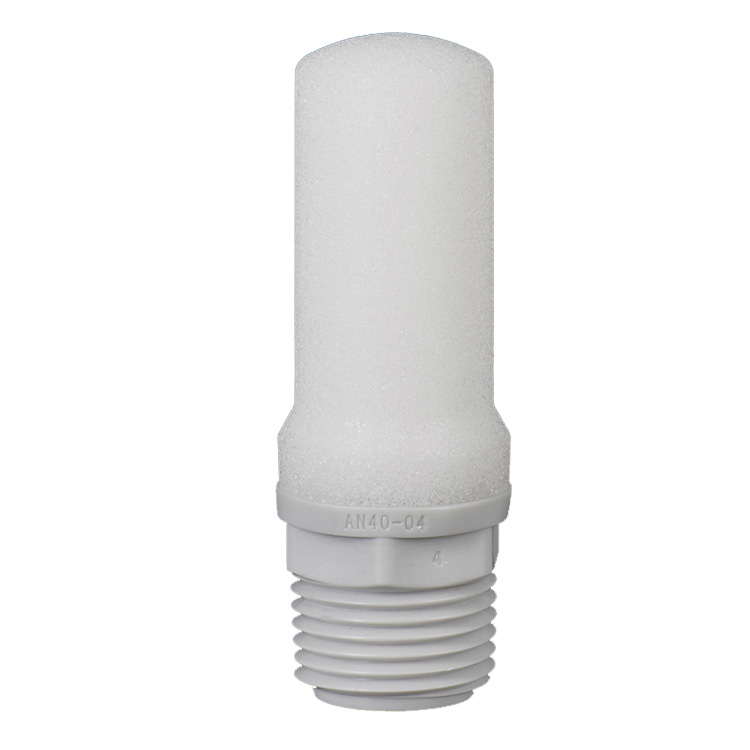

     -- Harpikstype: UL94-V0 flammehemmende hus, porøs sintret filterkjerne (50~100μm porestørrelse)

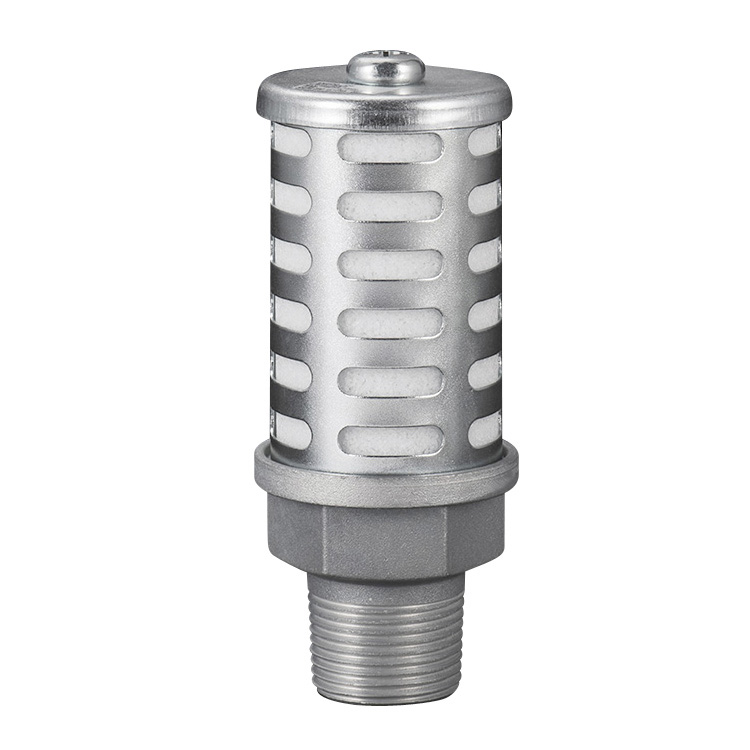

     -- Metalltype: Kobberlegering sintret kropp, enestående høy temperatur og korrosjonsbestandighet

  6. Tilkoblingsalternativer: M3/M5 metrisk gjenger, Rc/PT innvendig gjenger, NPT gjenger, innstikkskobling for φ6~φ12 rør

Intern struktur og støyreduksjonsprinsipp

     -- Høyhastighets eksosluft strømmer inn i lyddemperkroppen; porøs sintret kjerne/flerlagsfiber deler luftstrømmen i små kanaler for å generere friksjon og lydabsorpsjon, effektivt dempe eksosstøtstøy.

     -- Dobbeltlags komposittdesign tatt i bruk på delvise modeller: indre kjerne for støyeliminering, ytre skall blokkerer oljetåkesprut samtidig som lavt eksosmottrykk opprettholdes for å unngå tap av sylinderhastighet.

     - Helt passiv mekanisk struktur, ingen strømforsyning nødvendig, umiddelbar støyreduksjon etter enkel installasjon.

3-trinns hurtigvalgveiledning

  1. Match tilkoblingsgrensesnitt: Bekreft gjengespesifikasjonen for eksosporten (M5/Rc1/8 osv.) eller ytre diameter på plastrøret (φ8/10/12 push-in type).

  2. Tilpass luftstrømkapasitet:

     -- Miniserie (AN05/AN10): ≤0,4 m³/min

     -- Medium serie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Stor industriserie (AN500~AN900): ≥2,5 m³/min

  3. Samsvar arbeidsmiljøforhold:

     -- Høy temperatur / hyppig hurtig eksos: Velg sintret metall AN110-serien

     -- Fuktig støvete innendørs verksted: Forseglet harpiks ANA1-serien

     -- Maksimal støyreduksjonsprioritet: ANB1 høydempende lyddemperserie

Installasjons- og rutinemessig vedlikeholdsinstruksjoner

  1. Installasjonsmetode

     -- Skru direkte på ventil/sylinder eksosåpning; ytre hus kan fritt rotere for enhver orienteringsoppsett. Push-in-typen kan settes godt inn i slangen i ett trinn.

  2. Vedlikeholdsregler

     -- Rengjøring av tilstoppet kjerne: Blås kjernen omvendt med ren luft under lavt trykk eller skyll; skift ut lyddemper hvis alvorlig blokkering ikke kan fjernes.

     -- Levetid referanse: Harpiks sintret kjerne ca. 10 000 arbeidstimer; sintret metallkjerne med ultralang holdbar levetid.

SOLH Interchange Advantage

     SOLH full AN-seriemodeller inkludert AN05-M5, AN10-01, AN15-02, ANA1-06 er fullt dimensjonalt utskiftbare med SMC originale AN-lyddempere, med identisk gjengestørrelse, strømningskapasitet og støyreduserende effekt, mer konkurransedyktig enhetspris og raskere produksjonsledetid for kostnadsoptimalisering av masseinnkjøp.

Sammendrag av én setning

     SOLH AN-seriens pneumatiske eksoslyddemper tilbyr komplett M5 til Rc2"-størrelse med harpiks/metall sintrede alternativer, og leverer 25~35dB(A) støyreduksjon og oljetåkedemping, standard universal lyddemper for alle magnetventiler og sylindereksosstøykontroll i industriell automatisering.
