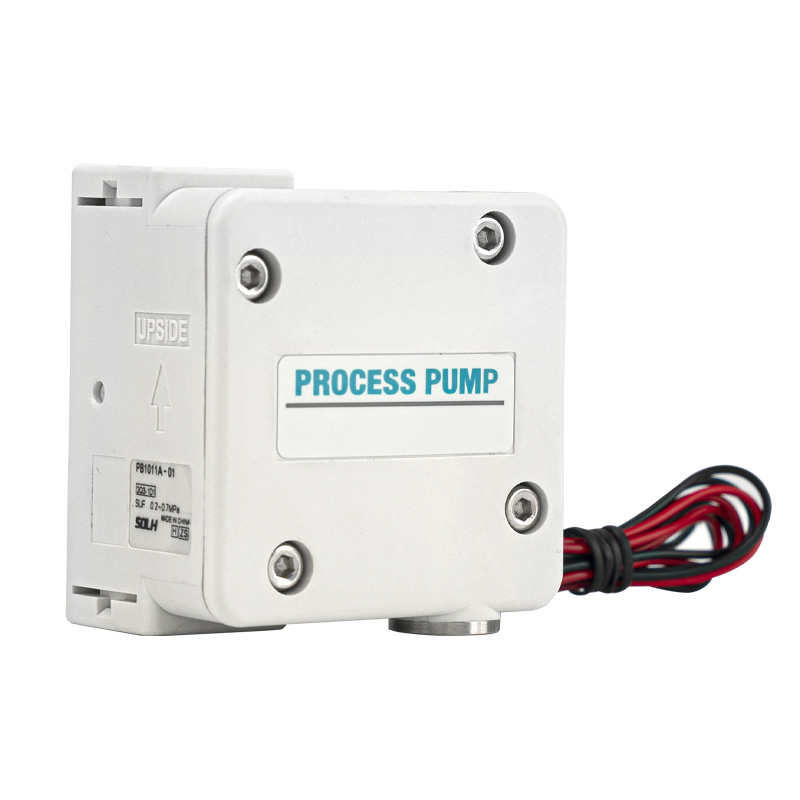

RPB1011-serien membranpumpe (PB1000A innebygd magnetventiltype)

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH PB1011A tilhører PB1000A miniatyr enkeltvirkende pneumatisk membranpumpeserie med innebygd magnetventil. Den har kompakt kontur, full korrosjonsmotstand og null akseltetningslekkasje. Designet for tilførsel av mikro til middels strømning av kjemisk løsemiddel, rent vann, medisinsk væske og reagens, er det en kompakt presisjonsdoseringspumpe som er mye brukt i finkjemi-, halvleder- og bioteknologiindustri.

Modellklassifisering og kjøremodus

     --  PB1011A: Innebygd integrert 3-ports magnetventil (DC24V), direkte elektrisk signalkontroll, plug-and-play ledninger

     --  PB1013A: Ekstern luftpilottype, drevet av uavhengig ekstern magnetventil

     --  Portstørrelsessuffiks: 01 = Rc1/8 standard væskeport

     --  Vanlige komplette modeller: PB1011A-01; PB1011A-01-B (med monteringsfotbrakett); PB1011A-01-N (NPT gjengeport)

Kjerne tekniske spesifikasjoner (PB1011A)

     -- Drivenhet: Innebygd 3/2 magnetventil, DC24V, strømforbruk 0,35W

     --  Strømningsområde: 8–2000 mL/min (0,12–120 L/t)

     --  Utløpsarbeidstrykk: 0~0,6 MPa

     --  Tørrsugløft: Maks 2,5 m

     -- Driftsvæsketemperatur: 0–50 ℃ (ingen ising inne i pumpekammeret)

     -- Maks. tillatt væskeviskositet: 100 mPa·s

     -- Tilluftstrykkområde: 0,2–0,7 MPa

     -- Luftforbruk: ≤40 l/min (ANR)

     -- Total dimensjon og vekt: 60×60×41 mm, ca. 170 g

     -- Driftsstøy: ≤64 dB(A); støy reduseres ytterligere med tilpasset lyddemper

     -- Membranens levetid: Opptil 30 millioner byttesykluser

Konfigurasjon av fuktet delmateriale

      -- Pumpehus: polypropylen PP / SUS316 rustfritt stål valgfritt

     -- Membran og tilbakeslagsventilkjerne: Kompositt PTFE + PP

     - Tetningsmateriale: FKM fluorgummi, enestående motstand mot syre, alkali og organiske løsemidler

     -- Materialfordel: Akselløs tetningsdesign eliminerer middels lekkasje; full korrosjonsbestandighet for kjemisk løsning, rent vann, medisinsk reagens og mild syre/alkalivæske.

Arbeidsprinsipp (PB1011A elektrisk kontrolltype)

     -- Solenoid energisert PÅ: Trykkluft kommer inn i drivkammeret, skyver membranen for å skifte til venstre; væske inne i pumpekammeret slippes ut gjennom øvre enveisventil.

     -- Solenoid deaktivert AV: Drivkammeret blåser ut luft; membran tilbakestilles mot høyre under innebygd fjærkraft; ny væske suges inn i pumpehulrommet via nedre innløps-tilbakeslagsventil.

     -- Høyfrekvent solenoid på/av-syklus (1~10 Hz) realiserer kontinuerlig væskesuging og -utladning; utgangsstrømmen kan justeres nøyaktig ved å endre koblingsfrekvens.

Installasjons- og rørkrav

  1. Obligatorisk installasjonsregel

     -- Væskeutløpsporten (UT) må vende oppover for å unngå at luftlås inne i pumpekammeret forårsaker strømningsavbrudd.

 2. Portdefinisjon og trådspesifikasjon

     -- Væske INN / UT hovedporter: Standard Rc1/8", NPT1/8 valgfritt

     -- Lufttilførsel SUP-port: M5×0,8 gjenger

     -- Eksos EXH-port: M5×0,8 gjenger, kompatibel med AN05-M5 miniatyrlyddemper

  3. Monteringshull

     -- 2 × M4 skruehull med 6 mm dybde; eller φ4,5 gjennomgående hull; dedikert fotbraketttilbehør KT-PB1A-5 tilgjengelig for montering av fast utstyr.

Typiske industrielle anvendelsesscenarier

     -- Halvleder- og PV-produksjon: Kjemisk løsemiddeloverføring, rensevæskesirkulasjonssløyfe

     -- Medisinsk og biokjemisk utstyr: Mikrolevering av reagens, bufferløsning og biologisk væske

     -- Utskrifts- og pakkemaskineri: Automatisk matingssystem med blekk, lim

     -- Miljøvern og vannbehandling: Dosering av kjemikalier, prøvetaking av avløpsvann

     -- Generell automatiseringsindustri: skjærevæske, rengjøringsmiddel og lett oljetransport

Retningslinjer for modellvalg

     -- Strømningstilpasning: Velg PB1011A for strømning ≤2000 mL/min; PB1013A luftpilotmodell for spesielle koblingskontrollscenarier (maks flow 1000 mL/min)

     -- Valg av fuktet materiale: PP-pumpehus for generell svak kjemisk væske; SUS316 + PTFE combo for sterkt etsende løsemiddel

     -- Kontrollmodus: Elektrisk direkte kontroll velg PB1011A; utstyr ekstern låsekobling velg PB1013A luftpilottype

     -- Ekstrautstyr: Installer lyddemper på eksosporten for å redusere kjørestøy; matchfotbrakett for langsiktig fast installasjon

SOLH Interchange Advantage

     SOLH-PB1011-serien matcher fullt ut SMC originale PB1011-serien i total dimensjon, portgjengeoppsett og alle ytelsesparametere, direkte drop-in-erstatning uten rørledningsmodifisering, med overlegen kostnadsytelse.

Sammendrag av én setning

     SOLH PB1011A miniatyr innebygd solenoid pneumatisk membranpumpe tar i bruk akseltetningsfri lekkasjesikker PTFE/FKM korrosjonsbestandige fuktede deler, støtter 8~2000mL/min mikro-medium strømningsdosering, tilgjengelig i elektrisk integrert solenoid og ekstern luftpilotversjon, den kompakte utskriftspresisjonsoverføringspumpen for miljø og lufttilførsel, miljøreagenspumpen.
