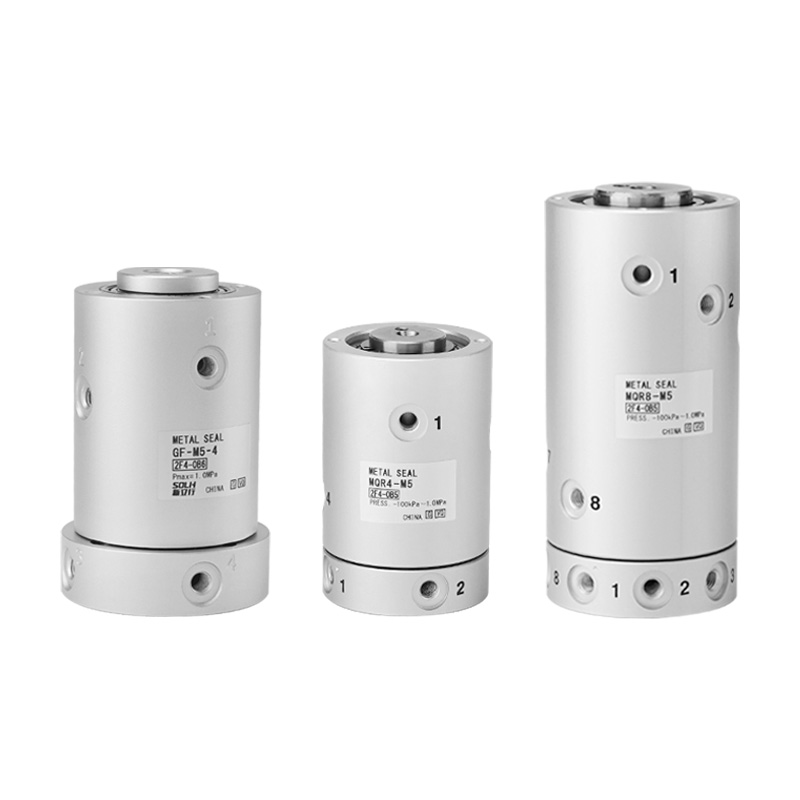

MQR Series Low Torque Gap Seal Rotary Union (SOLH)

Merke: SOLH by Richge Technology

Produktposisjonering

     MQR-serien er en flerkanals roterende union som tar i bruk berøringsfri metallforsegling med ultralavt roterende dreiemoment. Spesielt utviklet for kontinuerlig roterende deler inkludert robotledd, roterende bord og roterende aksler for å levere trykkluft og vakuum. Den unngår fullstendig vridning av rørledningen, har ultrajevn rotasjon og ultralang levetid for automatiserte roterende pneumatiske systemer.

Kjerneproduktfordeler

     -- Ultralavt roterende dreiemoment: Bare 0,003–0,50 N·m, gir en liten ekstra belastning til drivende servo/motor

     -- Berøringsfri forsegling av metallgap: Ingen gummitetningsringer, ingen kleber eller fastklemming; jevn oppstart selv etter langvarig statisk lagring

     -- Uavhengige flerkanals luftkretser: Valgfrie 1/2/4/8/12/16 passasjer med null krysslekkasje mellom hver krets

     -- Ultraforlenget levetid: Opptil 1 milliard rotasjonssykluser, fullstendig vedlikeholdsfri design

     -- Toveis rotasjon og høyhastighetskapasitet: Maks rotasjonshastighet opptil 3000 rpm, egnet for høyhastighets roterende indekseringsutstyr

     -- Kompatibel med dobbeltvakuum og positivt trykk: Driftstrykkområde -100kPa ~ 1,0MPa, fungerer for både vakuumsug og standard lufttilførselssløyfer

Universell standard tekniske spesifikasjoner

     -- Gjeldende væske: Trykkluft, inert gass

     -- Driftstrykkområde: -100kPa ~ 1,0MPa

     -- Omgivelses- og middels temperatur: -10 ~ 80 ℃

     -- Tetningstype: Berøringsfri metallgaptettningsstruktur

     -- Støttestruktur: Styrestøtte med dobbel lager

     -- Port gjenge: M5×0,8 (intern / ekstern gjenge valgfri)

     -- Smørekrav: Smørefri, ingen vanlig oljepåfylling nødvendig

Modellparameter Hurtigreferansetabell

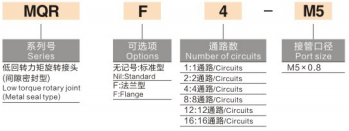

Eksempler på modellnavneregler

     -- MQR4-M5: 4 uavhengige passasjer, standard M5 gjengeport

     -- MQR8-M5: 8 uavhengige passasjer, standard M5 gjengeport

     -- MQR16-M5: 16 uavhengige passasjer, standard M5 gjengeport

Typiske applikasjonsscenarier

     -- Pneumatisk lufttilførsel for industrielle robotarmledd og roterende aksler

     -- Roterende indekseringsbord, roterende sylindre og automatiseringsutstyr for dreieskive

     -- Kontinuerlig roterende lufttilførselssløyfer på automatiserte behandlingsstasjoner

     -- Roterende vakuumadsorpsjonsmekanismer for sugekopper og klemmejigger

     -- Roterende pneumatiske kretser for emballasje, trykking og elektroniske produksjonsmaskiner

Viktige retningslinjer for installasjon

     -- Fest det stasjonære huset, kjør den roterende siden via koblingsplaten

     -- Fleksibel koblingsmontering anbefales for å eliminere radiell forskyvningsbelastning

     -- Den roterende union kan ikke bære stor radiell eller aksial kraft; den brukes kun til middels overføring

     -- Spiralarrangert portoppsett forenkler rørføring og forhindrer rørledningsvikling under rotasjon

Sammendrag av én setning

     SOLH MQR flerkanals metallgaptettningsroterende union har ultralavt roterende dreiemoment, vedlikeholdsfri levetid på 1 milliard sykluser, dobbel vakuum-positivt trykkkompatibilitet og valgfri 1~16 uavhengige luftpassasjer, den ideelle rørledningen anti-vri lufttilførselskomponenten for robotledd og alt høyhastighets roterende automatiseringsutstyr.
