IS3000-serien mekanisk mikropneumatisk trykkbryter

Merke: SOLH by Richge Technology

Produktposisjonering

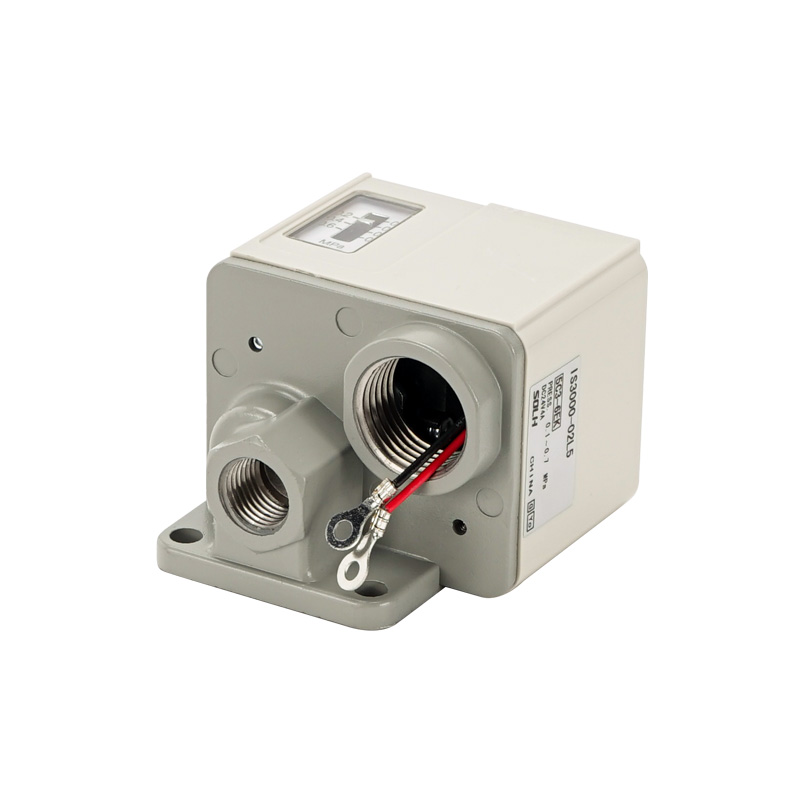

     SOLH IS3000-serien er en klassisk stempeldrevet mekanisk mikrotrykkbryter. Den skyver en intern mikrokontaktbryter via lufttrykk som virker på et fjærstempel, og gir robust direkte elektrisk utgang. Brukes hovedsakelig for over-/undertrykksbeskyttelse i luftkretsen og automatisk utløserkontroll, samme grad og kompatibel erstatning som IS10 reedbryter-serien. Perfekt for tunge vibrasjonsmiljøer der elektroniske digitale brytere er ustabile.

Arbeidsprinsipp og kjernestruktur

  1. Driftsprinsipp

     -- Trykkluft skyver det fjærbelastede stempelet; når lufttrykket når den forhåndsinnstilte terskelen, aktiverer stemplet den innebygde mikrobryteren mekanisk for å åpne eller lukke kontaktkretsen. Når trykket faller under hystereseverdien, tilbakestiller fjæren stempelet og gjenoppretter den opprinnelige brytertilstanden.

  2. Strukturelle kjernekomponenter

     -- Justeringsknapp for topptrykk: Direkte roterende innstilling av utløsertrykk uten strømforsyning

     -- Innebygd 1ab mikrobryter: Universal AC/DC-belastning, koble direkte til PLS-inngangsterminaler eller drev små magnetventiler

     -- Gradert trykkvisningsvindu: Synlig MPa-skala for forhåndsinnstilt trykkavlesning i sanntid

     -- Hus av støpt aluminium: IP40 støvbeskyttelse, egnet for generelle fabrikkverkstedmiljøer

Universal standard teknisk spesifikasjonstabell

Komplett modellkoding og variantforklaring

  1. Modelleksempel: IS3000-02-P

     -- IS3000: Standard serie med gjenger

     -- 02: Port gjengekode = Rc1/4; suffiks N02 = NPT1/4 amerikansk tråd

     -- P: Innebygd neon indikatorlys (blank = standardmodell uten lys)

 2. Avledede spesialmodeller

     -- IS3100: Overflatemonteringsvariant av pakning, matchet med modulære luftserviceenheter (AFC/AC-serien) for integrert manifoldinstallasjon

     -- IS3010: Dedikert mikro-lavbelastningsmodell, optimalisert for små DC-signalinnganger fra PLS-kontrollere

Viktige produktfordeler

  1. Støt- og vibrasjonsbestandig, kraftig mekanisk design

     -- Solid stempel + mikrokontaktkonstruksjon, stabil ytelse under kontinuerlig vibrasjon fra vibratorer, bankende hammere og stemplingsutstyr, ingen signaldrift eller falsk utløsning.

  2. Enkel kalibrering på stedet uten strøm

     -- Øvre roterende justeringsknapp + synlig gradert vindu; trykkterskel kan settes offline uten å sette strøm på styreskapet.

  3. Bred AC/DC-belastningskompatibilitet

     -- Høy 1A kontaktlastkapasitet tillater direkte drift av små magnetventiler uten mellomreleer, eller direkte tilkobling til digitale PLS-inngangspunkter.

  4. Ultra-lav hysterese

     -- Maks dødbånd ≤0,05 MPa, konsekvent trigger- og tilbakestillingstrykk for å unngå hyppig rask av-på-sykling av nedstrømsutstyr.

Matching av typiske industrielle applikasjonsscenarier

  1. Hovedluftkilde lavtrykksbeskyttelse

     -- Installert nedstrøms for luftfilterregulatorens smøreenheter; utløser alarmsignal hvis forsyningstrykket faller under 0,4 MPa for å beskytte K/GT-vibratorer, BVP/SK-bankehammere og pneumatiske aktuatorer mot utilstrekkelig trykkskade.

  2. Bekreftelse av sylinderslagposisjon

     -- Etter at sylinderen strekker seg helt ut, stiger kammertrykket til forhåndsinnstilt verdi for å sende brytersignal for å låse neste produksjonsprosesstrinn.

  3. Vibratorkrets sikkerhetslås

     -- Overvåker driftslufttrykket; kutter strømmen til XQ raske eksosventiler når trykket faller under terskel for å forhindre utbrenning av vibrator forårsaket av undertrykksdrift.

Ytelsessammenligning: IS3000 VS IS10 Reed VS ISE30A digital bryter

Sammendrag av én setning

     SOLH IS3000-serien stempelmekanisk pneumatisk trykkbryter har lav hysterese, kraftig vibrasjonsmotstand og høy kontaktbelastningskapasitet, med gjenge-/pakningsmontering og mikrobelastning PLC-varianter tilgjengelig, mye brukt for luftkretstrykksikkerhetsbeskyttelse og automatiske prosessutløsersignaler på vibratorer, sylinderklemmestasjoner og generelt automatiseringsutstyr.
