Merke: SOLH by Richge Technology | Full mekanisk og grensesnitt kan byttes ut med SMC ZL1 Original Series
 |

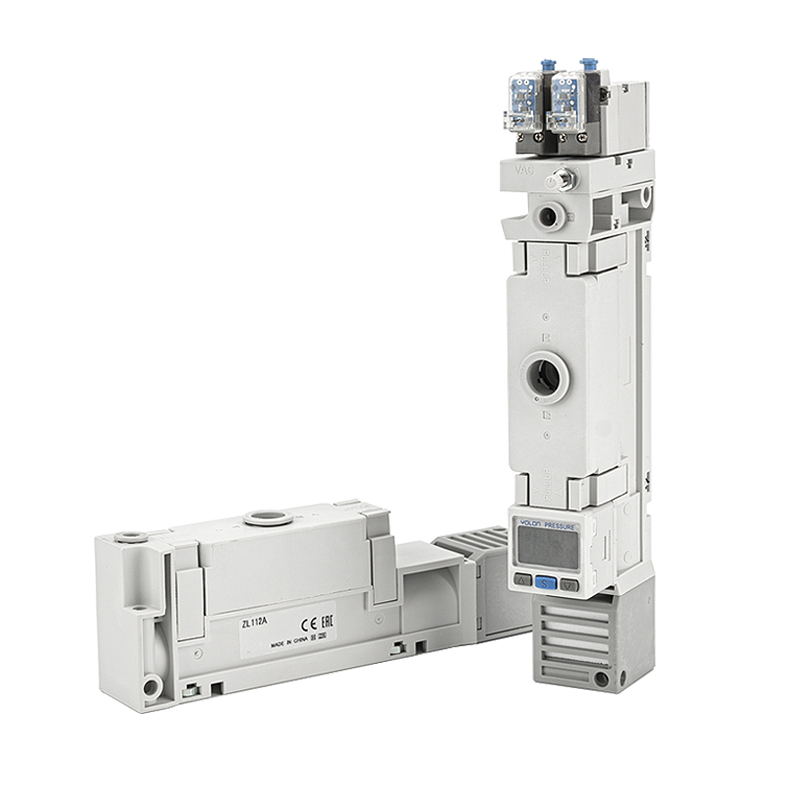

SOLIH ZL1-serien tar i bruk flertrinns diffusor venturi energisparende vakuumejektorstruktur, fullstendig utskiftbar med SMC ZL1 original dimensjon og portlayout. Under identiske luftforbruksforhold gir den høyere sugestrøm og lavere energitap. Utbredt for høyhastighets pick-and-place robotmanipulatorer og sterke adsorpsjonsapplikasjoner for porøse pustende arbeidsstykker.

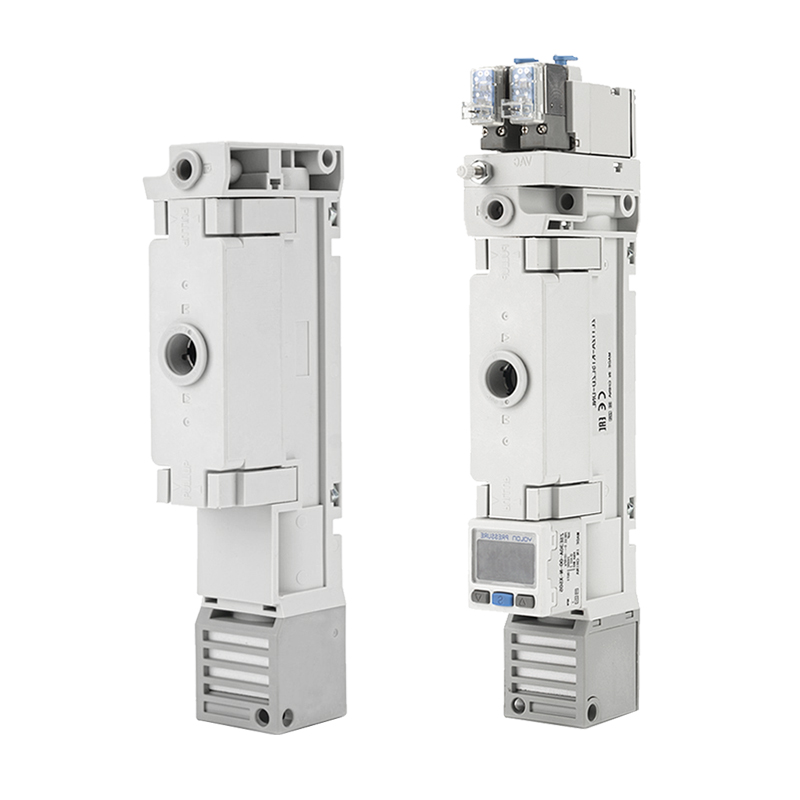

To kjernekonfigurasjoner for valg:
• Ventilløs type (uten ventil): Kun rent ejektorhus, kontrollert av eksterne magnetventiler. Lavpris og svært fleksibel for tilpasset systemintegrasjon.
• Med-ventiltype: Integrert tilførselsventil, utløserventil og vakuumtrykkdeteksjonsmodul. Ingen ekstra eksterne ventilkomponenter nødvendig, forenklet rørføring og raskere respons. Foretrukket mainstream-løsning for robot-ende-på-arm-verktøy (EOAT).
Modell 12A spesifikasjon: Maks sugestrøm 100L/min (ANR), arbeidstilførselslufttrykk 0,4~0,6MPa ren trykkluft. Forsyningsport og vakuumport utstyrt med ett-trykks beslag: Φ6 metrisk eller Φ1/2-tommers imperial valgfritt.
2.1 Ventilløs grunnleggende koding
ZL1-12A
• ZL1: Seriekode for flertrinns vakuumejektor
• 12A: Størrelseskode, maks sugestrøm 100L/min (ANR)

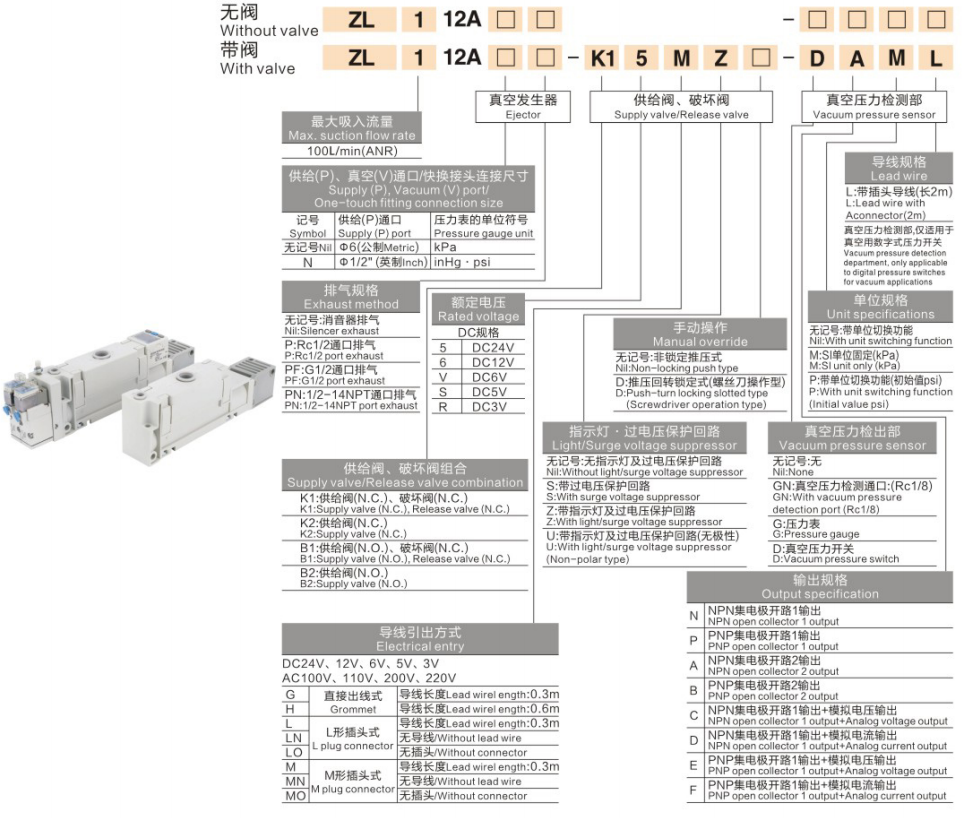

Fullstendig eksempel:ZL1-12A‑K15MZ‑DAML
|
Kodesegment |
Tilsvarende modul og definisjon |
|
ZL1-12A |
Serie + størrelseskode (100L/min) vakuumejektor hoveddel |
|
K1 |
Tilførselsventil N.C. + Utløserventil N.C.-kombinasjon, tilførsels-/utløsningsventilenhet |
|
5 |
Nominell spolespenning DC24V |
|
M |
M-formet ledningsuttak, kabellengde 0,3m |
|
Z |
Med indikatorlampe og overspenningsbeskyttelseskrets |
|
D |
Innebygd vakuumtrykkbryterdeteksjonsenhet |
|
A |
NPN åpen-kollektor tokanals utgangsspesifikasjon |
|
M(L) |
Trykkbryterkabel: 0,3m / 2m med plugg, velg kun én |
3.1 Tilførsels(P) / Vakuum(V)-port One-Touch-tilpasningsstørrelse
|
Merke |
Forsynings(P)-port |
Alternativer for trykkenhet |
|
Ingen merke / N |
Φ6 Metrisk ett-trykks tilpasning |
kPa |
|
Tommers versjon |
Φ1/2" Imperial one-touch-tilpasning |
inHg, psi |
3.2 Eksosmetode
|
Merke |
Eksosbeskrivelse |
|
Ingen merke |
Eksosdemper (standard, støysvak ytelse) |
|
PR |
1/4" porteksos, eksternt rør for sentralisert eksos |
|
PG1/2 |
G1/2-port eksos, sentralisert eksos med stor strømning |
|
PN1/2-14NPT |
NPT 1/2-14 port eksos for nordamerikansk utstyr |
3.3 Merkespenning
|
Kode |
Spenningsspesifikasjon |
|
5 |
DC24V (industriell mainstream) |
|
6 |
DC12V |
|
V |
DC6V (valgfritt) |
|
VDC |
DC5V (kun skreddersydd) |
3.4 Tilførselsventil- og utløsningsventilkombinasjoner (for modeller med ventil)
|
Kode |
Ventilkombinasjon |
Funksjonsbeskrivelse |
|
K1 |
Tilførselsventil N.C. + Utløserventil N.C. |
Aktiver forsyningen for oppbygging av vakuum; aktivere utløser for raskt bruddvakuum. Standard mainstream utvalg. |
|
K2 |
Tilførselsventil N.C. (ingen utløsningsventil) |
Kun forsyningskontroll; vakuum frigjort naturlig, kostnadsoptimalisert løsning. |
|
B1 |
Tilførselsventil N.O. + Utløserventil N.C. |
Normalt åpen tilførselsventil, kontinuerlig lufttilførsel ved slått av, for spesielle vakuumholdende arbeidsforhold. |
|
B2 |
Tilførselsventil N.O. (ingen utløsningsventil) |
Grunnleggende normalt åpen forsyningskonfigurasjon. |
3.5 Manuell overstyringsfunksjon
|
Merke |
Driftsmodus for manuell overstyring |
|
Ingen merke |
Ikke-låsende trykknapp: trykk for å aktivere, slipp for tilbakestilling. |
|
D |
Trykk-sving-låsetype (kan brukes med skrutrekker), lås for kontinuerlig lufttilførsel under igangkjøring og feilsøking. |
3.6 Indikatorlampe og overspenningsbeskyttelseskrets
|
Merke |
Konfigurasjonsbeskrivelse |
|
Ingen merke |
Ingen indikatorlampe og ingen beskyttelseskrets for overspenning. |
|
S |
Innebygd overspenningsoverspenningsdempingskrets for å forlenge spolens levetid. |
|
Z |
Indikatorlampe pluss overspenningsbeskyttelseskrets for visualisering av oppstartsstatus. |
|
U |
Polaritetsfri indikatorlampe og overspenningsbeskyttelseskrets, vilkårlig ledning tillatt. |
3.7 Elektrisk inngang / ledningsuttaksmodus
|
Kode |
Kabeluttak Definisjon |
|
G |
Grommet kabelinnføring, kabellengde:0,3m |
|
H |
L-formet stikkontakt, kabellengde: 0,6m |
|
LN |
L-formet støpseltype, ingen kabel følger med (kundeforbereder ledningsnett selv) |
|
M |
M-formet stikkontakt, kabellengde: 0,3m |
|
MN |
M-formet pluggtype, ingen kabel følger med (kundeforbereder ledningsnett selv) |
3.8 Vakuumtrykkenhet (kun gyldig for enheter utstyrt med vakuumdeteksjon)
|
Merke |
Enhetsinnstilling |
|
Ingen merke |
Byttbar flere enheter: kPa / inHg / psi kan velges |
|
M |
Fast enhet, kun kPa |
|
S |
Byttbar med flere enheter, fabrikkinnstilt til psi |
|
P |
Byttbar med flere enheter, fabrikkinnstilt til psi |
3.9 Vakuumtrykkdeteksjonsmodul
|
Merke |
Deteksjonsfunksjon og applikasjon |
|
Ingen merke |
Ingen deteksjonsenhet; ren ejektorhus, koble ekstern sensor separat. |
|
GN |
Vakuumdeteksjonsport (Rc1/8), koble til ekstern digital trykkmåler eller PLS-innsamlingsmodul. |
|
G |
Innebygd analog trykkmåler for lokal visuell avlesning på vakuumnivå. |
|
D |
Innebygd vakuumtrykkbryter, gir ut bryter/analogt signal for alarm for manglende del og tilbakemelding på arbeidsstykket. |
3.10 Utgangsspesifikasjon (for D-type vakuumtrykkbryter)
|
Kode |
Utgangsmodus Beskrivelse |
|
N |
NPN åpen kollektor 1-kanals utgang, standard for PLS NPN-inngangskanal |
|
P |
PNP åpen kollektor 1-kanals utgang |
|
A |
NPN åpen-kollektor tokanalsuavhengig utgang |
|
W |
PNP åpen-kollektor tokanals uavhengig utgang |
|
C |
NPN 1-kanals bryter + analog spenningsutgang |
|
D |
NPN 1-kanalsbryter + analog strømutgang |
|
E |
PNP 1-kanals bryter + analog spenningsutgang |
|
F |
PNP 1-kanals bryter + analog strømutgang |
3.11 Trykkbryterkabelspesifikasjon (for D-type)
|
Kode |
Kabeldefinisjon |
|
L |
Forhåndsmontert plug-in kabel, total lengde: 2m |
|
M |
Forhåndsmontert plug-in kabel, total lengde: 0,3m |
|
Parameterelement |
Standard spesifikasjon |
|
Arbeidsprinsipp |
Flertrinns diffuser venturi vakuumejektor, høyeffektiv energisparende struktur |
|
Maks sugestrøm (12A størrelse) |
100 l/min (ANR) |
|
Standard tilluftstrykk |
0,4 ~ 0,6 MPa |
|
Forsyning / Vakuumport |
One-touch-tilpasning: Φ6 metrisk / Φ1/2" Imperial valgfritt |
|
Eksosalternativer |
Standard lyddemper eksos; PR / PG / PN-port-type sentralisert ekstern eksos eksos ekstrautstyr |
|
Nominell spolespenning |
DC24V / DC12V / DC6V; DC5V tilgjengelig på tilpasset forespørsel |
|
Alternativer for elektrisk inngang |
G-gjennomføring / H‑L-formet plugg / M‑M-formet plugg; LN / MN-kabelfri versjon for kundekabling |
|
Vakuumdeteksjonsenhet |
Ingen deteksjon / GN-deteksjonsport (Rc1/8) / G lokal trykkmåler / D innebygd vakuumtrykkbryter |
|
Signalutgang |
NPN / PNP enkelt-dobbelt kanals bryterutgang; analog spenning / strømutgang valgfritt |
|
Indikator og overspenningsbeskyttelse |
Ingen beskyttelse / S-overspenningsbeskyttelse / Z-indikator+beskyttelse / U-polaritetsfri indikator+beskyttelse |
|
Sammenligningselement |
Ventilløs type ZL1-12A |
Med ventil type ZL1-12A-K1... |
|
Integrerte ventiler |
Ingen innebygde ventiler, ekstern 3-veis magnetventil kreves |
Integrert tilførselsventil + utløsningsventil (K1/K2/B1/B2-serien) |
|
Vakuumbrytemetode |
Styres av ekstern ventil eller naturlig utløsning |
Øyeblikkelig vakuumbrudd med innebygd utløserventil for rask avfall av arbeidsstykket |
|
Responshastighet |
Avhengig av ekstern ventil og rørledningsoppsett |
Raskere integrert respons for robotapplikasjon med høy syklus |
|
Rørkompleksitet |
Krever separate ventiler, beslag og filtertilbehør |
Svært integrert, minimalt med rørarbeid på stedet |
|
Kostnad og fleksibilitet |
Laveste kostnad, maksimal systemdesignfleksibilitet |
Høyere integreringsnivå, foretrukket for robot EOAT-sluteffektor |
|
Trykkdeteksjon |
Ekstern vakuumtrykkbryter kreves |
Valgfri innebygd G-trykkmåler / D-vakuumtrykkbryter |
Løsning 1: Ventilløs kostnadsoptimalisert krets
AFC2000 ikke-olje to-enhets luftkildebehandling → 3V110 3-veis magnetventil → ZL1-12A ventilløs vakuumejektor → ZPT vakuumsugekopp
Løsning 2: Med-ventil høyhastighets robot velge-og-plasser krets
AR-trykkregulator → ZL1-12A-K15MZ-DAML (integrert tilførselsventil, utløserventil og vakuumtrykkbryter) → robotslutteffektor-sugekopp, automatisk alarmfunksjon for manglende arbeidsstykke støttes.
Løsning 3: Sentralisert luftforsyningskrets for flere banker
AFC storstrøms ikke-olje-to-enhet → flere ZL1 med ventilutkastermanifoldenhet → synkron materialplukking med flere sugekopper.
• Portstørrelse: For standard PU6 / Φ6-rør, velg metrisk port uten merking. For imperial Φ1/2" slanger, spesifiser imperial port sammen med inHg / psi trykkenhet.
• Eksos: For et støysvak verkstedmiljø, behold standard lyddempereksos. For å tømme til et angitt trygt område, bruk PR / PG / PN-port-type sentralisert eksos.
• Spenning: DC24V(kode 5) for husholdningsautomatiseringsutstyr; DC12V / DC6V for europeisk eksport- eller lavspenningsenhetsprosjekter.
• Ventilkombinasjon: K1 (N.C.-forsyning + N.C.-frigjøring) for standard høyhastighets pick-and-place; K2 for kostnadsreduksjon; B1/B2 for spesielle, normalt åpne vakuumholdende arbeidsforhold.
• Deteksjonskrav: Velg D vakuumtrykkbryter (NPN/PNP samsvarer med PLC-inngangstype) for PLS-alarm for manglende deler; G lokal trykkmåler for visuell inspeksjon på stedet; GN-deteksjonsport for ekstern datainnsamling fra tredjepart.
• Indikator og overspenningsbeskyttelse: Velg Z / U-versjon for skapdiagnostisk indikasjon; S-overspenningsbeskyttelse for fuktig og tøft arbeidsmiljø.
• Manuell overstyring: Velg D trykk-sving låsing manuell overstyring for hyppige idriftsettelses- og feilsøkingsscenarier, støtter låst kontinuerlig lufttilførsel.
• 3C-elektronikk PCB og chip høyhastighets håndtering av plukke-og-plasser
• Materialoverføring av litium-ion-batterielektrodeark
• Adsorpsjon av kartong og porøst materiale med sterk kraft
• Kraftig robotplukking av glass og metallplater
• Fjerning og fjerning av sprøytestøpingsrobotdeler
• Applikasjon for å hente emballasje til matforedling
• Logistikksortering av høyhastighets robotoverføringssystemer
• IKKE bruk oljetåke FRL-enheter (AC / BC-serien med tre enheter) for vakuum ejektor lufttilførsel. Smøreolje vil tette flertrinns diffusordyser, må ta i bruk AFC ikke-olje to-enhets luftkildebehandlingsenhet.
• Installer ZFC inline vakuumfilter på oppstrømssiden. Små flertrinns dyser er følsomme for støv; sugestrømmen vil brytes kraftig ned når den er tilstoppet av partikkelforurensning.
• Hold slangelengden mellom ejektor og sugekopp så kort som mulig for å garantere rask oppbygging av vakuum og stabil sugeevne.
• Optimalt tilluftstrykkområde 0,4~0,6MPa. Utilstrekkelig trykk fører til svakt sug; for høyt trykk øker trykkluftforbruket.
• For modeller med ventil, velg Z/S/U-versjoner med innebygd overspenningsbeskyttelseskrets for å forlenge levetiden til solenoidspolen inne i styreskap.
• For PR / PG / PN sentraliserte eksoskonfigurasjoner, oppretthold uhindret eksosrør, mottrykk vil sterkt forringe den vakuumbyggende ytelsen.
