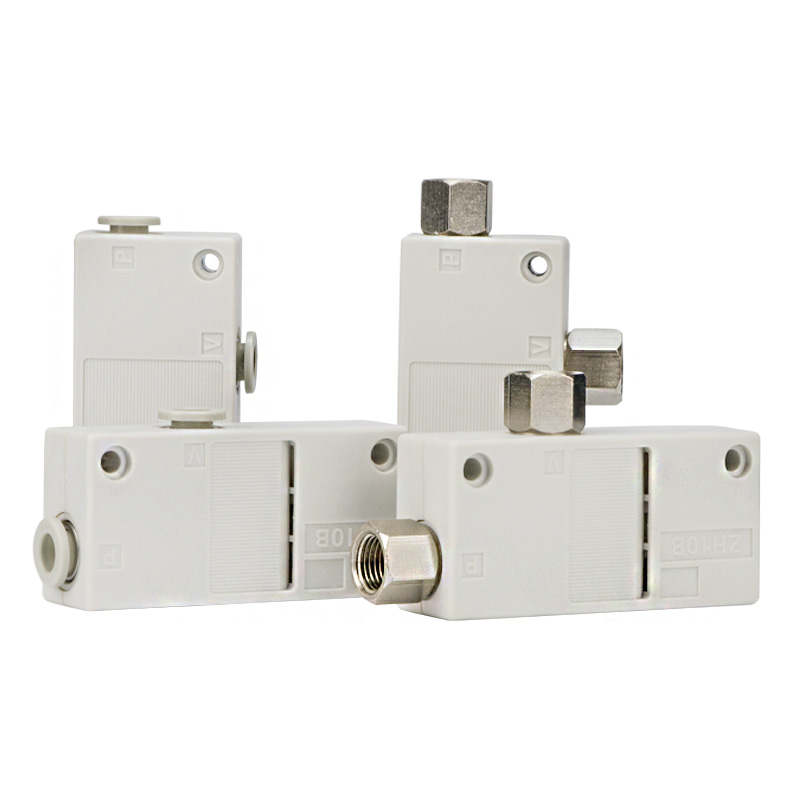

ZH‑B Series Box Type Vakuum Ejector

ZH‑B Series Box Type Vakuum Ejector | Innebygd lyddemper entrinns Venturi-vakuumgenerator

Merke: SOLH by Richge Technology | Drop‑in Replacement Compatible with Imported ZH‑B Series

1. Produktoversikt

     ZH‑B boks-type vakuumejektor vedtar ett-trinns venturi-prinsipp med integrert lyddemper inne i kroppen. Kun to porter er reservert: SUP-forsyningsport og VAC-vakuumport, ingen separat eksosport. Avtrekksluften slippes ut direkte gjennom den innebygde lyddemperen. Ultra-enkel installasjon uten ekstern lyddemper nødvendig. Fullt utskiftbar med importert ZH‑B i dimensjon og tilkoblingsgrensesnitt. To ytelsesversjoner tilgjengelig: S høyvakuumtype og L høystrømstype, med komplette dysestørrelser. Ideell for kompakte små automatiseringsarmaturer og robotplukk-og-plasser-applikasjoner.

  Modellutmerkelse

     • ZH‑B-bokstype: Innebygd lyddemper, 2 porter (SUP & VAC)

     • ZH‑D kroppsportet type: Ingen innebygd lyddemper, 3 uavhengige porter SUP/VAC/EXH for eksternt rør

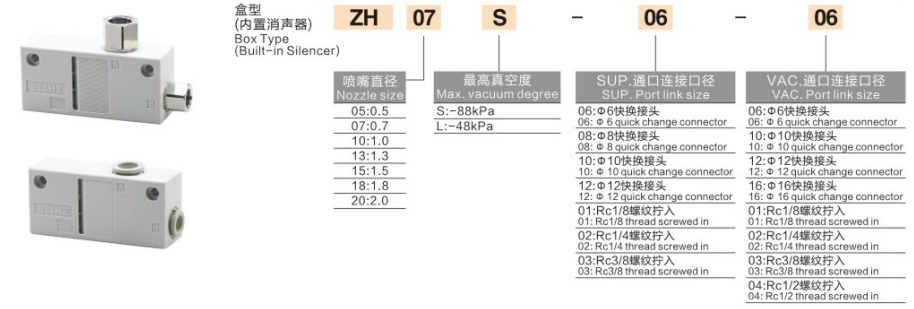

2. Komplett modellkodingsforklaring

  Eksempel:ZH07S-06-06

     • ZH: Seriekode, bokstype vakuumutkaster med innebygd lyddemper

     • 07: Dysestørrelseskode

     • S/L: Maks vakuumkarakteristikk. S = høyvakuum; L = høy flyt

     • 06: SUP-forsyningsporttilkoblingsstørrelse

     • 06: VAC-vakuumporttilkoblingsstørrelse

  Portkodereferansetabell

  Bestillingseksempel: ZH10S-08-10
     ZH-bokstype vakuumutkaster med innebygd lyddemper, Φ1,0 mm dyse, S høyvakuumkvalitet; tilførselsport Φ8 etttrykkskobling, vakuumport Φ10 etttrykkskobling.

3. Kjerneytelsesfordeler

     • Integrert innebygd lyddemper: Ingen ekstern lyddemper nødvendig. Avtrekksluft slippes ut gjennom intern lyddempende struktur. Færre reservedeler, lite støy og plassbesparende.

     • Kun 2 porter for enkel kabling: Kun SUP-lufttilførselsport og VAC-vakuumport, ingen separat EXH-eksosport. Perfekt for begrenset kompakt installasjonsplass.

     • Versjoner med dobbel ytelse er valgfritt

￮ S Høyvakuum (-88kPa): Sterk adsorpsjonskraft for godt forseglede arbeidsstykker som stålplate, glass, PCB og plasthus.

￮ L Høyflyt (-48kPa): Større sugestrøm for å kompensere vakuumlekkasje, egnet for pustende porøse materialer inkludert papir, film, kartong og skum.

     • Flere portvalg: Metriske one-touch fittings mye brukt for husholdningsmaskiner; Rc innvendige gjenger versjoner for eksportutstyr.

     • Lett PBT-kropp: Integrert støpt PBT-dyse, lav vekt, egnet for liten robot EOAT. Støtter direkte skrumontering eller brakettmontering.

     • Oljefri drift: Kun tørr filtrert trykkluft kreves, oljetåkesmøring forbudt.

4. Standard tekniske spesifikasjoner

  Referanseytelse ved 0,5 MPa forsyningstrykk

5. ZH‑B Box Type VS ZH‑D Body-ported Type

6. Utvalgsveiledning

     • S/L versjonsvalg

￮ ✅ S Høyvakuum: Glatte forseglede arbeidsstykker som krever sterk adsorpsjonskraft.

￮ ✅ L Høyflyt: Lekke arbeidsstykker som kartong, film, stoff, stor flyt kompenserer for vakuumlekkasje.

     • Valg av dyseboring: Velg basert på totalt sugekoppadsorpsjonsområde. Større dyse gir høyere strømning og høyere luftforbruk. Unngå overdimensjonert munnstykke for å forhindre trykkluftavfall.

     • Portvalg: Metriske ett-trykks beslag (06/08/10) for automasjon i hjemmet; Rc gjenger (01/02) for eksportmaskiner.

     • Vakuumdeteksjon: Ingen innebygd trykksensor. Installer ZSE vakuumtrykkbryter i vakuumkretsen for vakuumbekreftelse eller alarm for manglende del.

7. Standard pneumatisk krets

     AFC-luftkildeserviceenhet (oljetåkeenhet forbudt) → 3/2 magnetventil → SUP-tilførselsport på ZH-B; VAC vakuumport → ZFC vakuumfilter → vakuumsugekopp.

8. Viktige bruksmerknader

     • Oljetåkesmøreapparat er strengt forbudt. Oljeforurensning vil tette den lille dysen og redusere sugekraften.

     • ZFC vakuumfilter må installeres på vakuumsiden for å blokkere støv og beskytte munnstykket.

     • Anbefalt tilførselstrykk: 0,4~0,5MPa. Langsiktig kontinuerlig drift under 0,6 MPa fullt trykk anbefales ikke.

     • Hold slangen mellom ejektor og sugekopp så kort som mulig, reduser rørledningsvolumet for raskere vakuumrespons.

     • Innebygd lyddemperelement vil samle støv etter lang tids bruk. Rengjør eller skift ut lyddemperelementet når suget faller.
