ZL212-serien flertrinns vakuumutkaster

SOLIH ZL212 flertrinns vakuumejektor, drop-in oppgradering for ZL112 med SMC-kompatibel monteringsdimensjon. Høyere vakuum 90~-95kPa og +30% sugestrøm, 40% energisparing via multi venturi design. Modulære alternativer: lyddemper/porteksos, mekanisk måler eller digital vakuumtrykkbryter (NPN/PNP), tilførsel+utløserventil. Ideell for glass, metallplater, porøst materiale og robothåndtering med stor lekkasje med stor sugekopp.

Send forespørsel

produktbeskrivelse

ZL212-serien flertrinns vakuumutkaster | Høyflytende høyvakuumgeneratoroppgraderingsmodell for ZL112

Merke: SOLH by Richge Technology | Drop-in-erstatning kompatibel med SMC ZL212 installasjonsdimensjon

1. Produktoversikt og generelle spesifikasjoner

ZL212-serien er en oppgradert flertrinns vakuumejektor med stor strømning avledet fra ZL112-serien. Utstyrt med større dyseåpning, gir den høyere vakuumnivå og forbedret sugestrøm. Spesialdesignet for store sugekopper, porøse arbeidsstykker og arbeidsforhold med høy lekkasje. Mye brukt som hovedvakuumenhet for robotmanipulatorer, metall- og glassmaterialhåndteringsapplikasjoner.

Parameterelement	Spesifikasjon
Produktposisjon	Avansert oppgradert modell av ZL112, større dyse for høyere vakuum og høyere flyt
Gjeldende væske	Trykkluft
Tilførselslufttrykk	0,3~0,7MPa, optimalt driftsområde: 0,45~0,5MPa
Vakuum grad	-90 ~ -95 kPa
Sugestrøm	Mer enn 30 % høyere enn ZL112, egnet for porøse arbeidsstykker og store sugekopper
Luftforbruk	Flertrinns diffusordesign, over 40 % energisparing versus entrinns vakuumejektor
Omgivelsestemperaturområde	-5℃ ~ 60℃
Porttilkobling	Standard ett-trykks montering / gjengeport, fullt utskiftbar med SMC ZL212 monteringsdimensjon

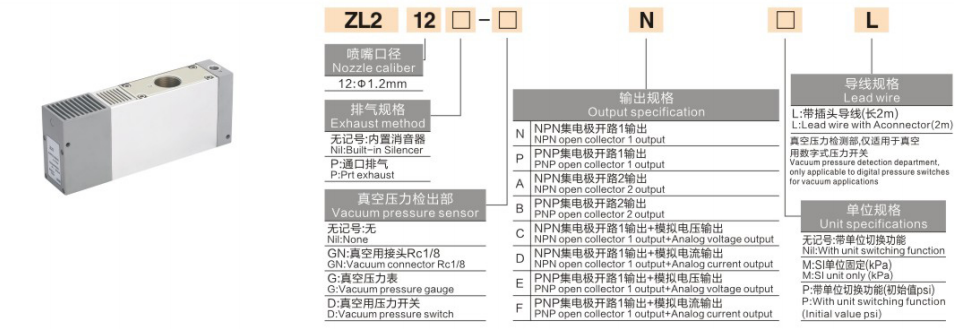

2. Regel for modellnavn

Grunnleggende format:ZL212‑□‑□‑□‑□

Med utvidet ventilformat:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Posisjon	Kode	Definisjon og detaljert beskrivelse
1-4	ZL212	Seriekode for flertrinns vakuumejektor, større dyseboring sammenlignet med ZL112
5	Ingen merke	Eksoslyddemper, standard støydemping for generelt verksted
	P	Porteksos, for installasjon med høy flyt eller sentralisert eksos
6 Vakuumdeteksjonsenhet	Ingen merke	Uten vakuumdeteksjonsmodul
	GN	Rc1/8 vakuumdeteksjonsport for ekstern trykkmålertilkobling
	G	Innebygd Y40Z mekanisk vakuumtrykkmåler
	D	Innebygd digital vakuumtrykkbryter
7 Utgangsspesifikasjon	N	NPN åpen kollektor 1-kanals utgang
	P	PNP åpen kollektor 1-kanals utgang
	A/B/C/D/E/F	Flerkanals utgang / analog signalutgang og andre utvidede funksjoner
8 Enhet og kabel	L	2 meter forhåndsmontert pluggkabel
	M/P	Fast enhet / byttebar enhet (kPa / psi valgfritt)

3. Grunnleggende modellkonfigurasjonsforklaring

Modell	Kjernekonfigurasjon	Typisk applikasjon
ZL212	Standard baseenhet, ingen måler, ingen innebygd ventil	Generell høystrømsapplikasjon, ekstern magnetventil påkrevd
ZL212-GN	Rc1/8 eksternt vakuummålergrensesnitt	Applikasjoner som krever eksternt tilkoblet vakuummåler for lesing
ZL212-D	Innebygd digital vakuumtrykkbryter	Digital vakuumavlesning og elektrisk signaltilbakemelding for PLS-kontroll
ZL212-P	Port-type eksosversjon uten innebygd lyddemper	Sentraliserte eksosscenarier med høy flyt, støyufølsomt miljø
ZL212-G	Utstyrt med Y40Z mekanisk vakuummåler	Kostnadseffektiv lokal mekanisk vakuumnivåindikasjon

4. Sammenligning av nøkkelvalg for ZL112 VS ZL212

Sammenligningselement	ZL112	ZL212
Dyseboring	Φ1,2 mm	Dyse i større størrelse
Vakuum grad	-88 ~ -92kPa	-90 ~ -95kPa, høyere vakuumytelse
Sugestrøm	Middels strømningshastighet	+30 % høyere sugestrøm
Egnet arbeidsforhold	Vanlige sugekopper, små-middels arbeidsstykker	Stor sugekopp, porøst arbeidsstykke, plate og glass, løkker med høy lekkasje
Prisreferanse for basismodell	Fra 245	Fra 478, ca. 20 % høyere under identisk konfigurasjon

5. Hovedproduktfordeler

• Forbedret flertrinns venturi-ytelse: Forbedret vakuumnivå og sugestrøm, utmerket tilpasningsevne for pneumatiske vakuumkretser med høy lekkasje.

• Fullt integrerte modulære alternativer: Magnetforsynings-/utløserventil, lyddemper, mekanisk/digital vakuummåler og trykkbryter er tilgjengelig for konfigurasjon i ett stykke, noe som minimerer ekstra hjelpedeler.

• Støysvak konstruksjon: Innebygd lyddemper, støynivå ≤70dB, vennlig for vanlige fabrikkverkstedmiljøer.

• Vedlikeholdsfri stabil drift: Ingen bevegelige mekaniske komponenter, lang levetid for 24-timers kontinuerlig produksjon.

• Kompatibel monteringsfotavtrykk: Utskiftbar installasjonsdimensjon med ZL112, støtter direkte utskifting av feltoppgradering.

6. Hurtigvalgveiledning

• Lite-middels arbeidsstykke og enkelt sugekopp påføring: Velg ZL112 for bedre kostnadsytelse.

• Stor sugekopp, porøst materiale, glassplater eller høylekkasjevakuumsløyfe: Bruk ZL212 for tilstrekkelig vakuum- og strømningskapasitet.

• Automatisk sykluskontroll: Velg K1-versjon med dobbel ventil (tilførsel + utløsningsventil), match med vakuumtrykkbryter for tilbakemelding av lukket sløyfe.

• Visuell overvåking og igangkjøring på stedet: Velg D digital trykkbrytervariant for direkte digital avlesning av vakuumverdier.

7. Typiske applikasjonsscenarier

• Robothåndtering for glass, metallplater, treplater og platekomponenter i stor størrelse

• Adsorpsjon av porøs arbeidsstykke: plukking av kartong, skum, tekstil og permeabelt materiale

• Vakuumkrets med høy lekkasje for multisugekopparmatur med store arealer

• Automatisk samlebånd, sprøytestøpingsrobot fra forming og materialoverføring

• Logistikkutstyr Vakuumfangerstasjon for varer i stor størrelse
