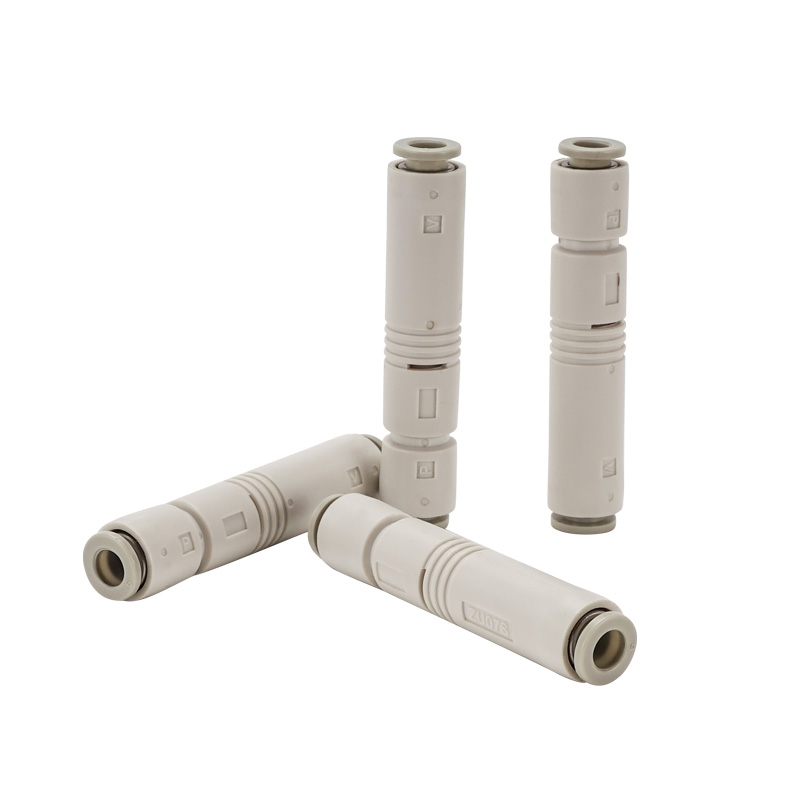

ZU Series Inline Straight Vacuum Ejector

ZU Series Inline Straight Vacuum Ejector | SOLH Straight Tube Insert Type Vakuumgenerator

Merke: SOLH by Richge Technology | SMC Standard Utskiftbar Inline Vacuum Ejector

1. Produktoversikt

     ZU-serien er inline-vakuumejektor med rett rør. Vakuumporten og lufttilførselsporten er anordnet koaksialt i rett linje. Den har minste størrelse, ultralett vekt og plassbesparende installasjon. Egnet for fordelte sugekopper, bevegelige komponenter og trange rom.

2. Kjernestruktur og arbeidsprinsipp

     • Struktur: SUP-tilførselsport → dyse → diffuserseksjon → VAC-vakuumport → EXH-eksosport, integrert støpt harpikshus.

     • Prinsipp: Høyhastighets stråle av komprimert luft gjennom dysen skaper negativt trykk ved vakuumporten for vakuumadsorpsjon; eksos med innebygget lyddempende struktur.

     • Materiale: Hoveddel: teknisk PBT-harpiks; ett-trykks tilpasning: POM. Kobberfri og fluorfri, RoHS-kompatibel.

     • Vekt: ZU05 ≈6,5g, ZU07≈7,0g; Ny ZU□En forbedret versjon kun 3,9g.

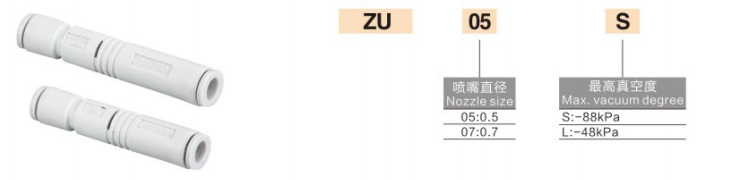

3. Modellkodingsregel (SMC-standard)

  Gammel versjon (ZU05 / ZU07)

  Format: ZU + dyseboring + type(S/L)

     • ZU05S: Φ0,5 dyse, høyvakuumtype (-84kPa)

     • ZU05L: Φ0,5 dyse, høystrømstype (-48kPa)

     • ZU07S: Φ0,7 dyse, type høyvakuum

     • ZU07L: Φ0,7 dyse, type høyflyt

  Ny forbedret versjon (ZU□A, kortere og lettere)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Høyvakuum (-87~-90kPa); L = Høy flyt (-48kPa)

     • A = oppgradert versjon: lengde forkortet med 11 %, vekt redusert med 40 %

4. Nøkkelparametertabell @0,45MPa Standard forsyningstrykk

5. S høyvakuum VS L høystrøm

     • S Høyvakuum type: Ultimativt vakuum -84~-90kPa. For små sugekopper, tynne, godt forseglede arbeidsstykker som krever sterk adsorpsjonskraft, slik som elektroniske komponenter og tynne filmer.

     • L Høystrømstype: Ultimativt vakuum -48kPa med større sugestrøm. Egnet for porøse/rue overflatearbeidsstykker, store sugekopper, høy lekkasje og rask respons, f.eks. kartong og treplate.

6. Installasjons- og rørveiledning

  1. Installasjon: Kan monteres i alle retninger, ingen festebrakett nødvendig; kan settes direkte inn i midten av luftrørledningen.

  2. Rørføring

￮ SUP-forsyningsport: koble til Φ6 luftrør (standard)

￮ VAC vakuumport: koble til sugekopp/vakuumrørledning

￮ EXH eksosåpning: åpen mot atmosfære, ikke blokker

  3. Trykk: Standard 0,45 MPa, arbeidsområde 0,1~0,6 MPa

  4. Temperatur: 5 ~ 50 ℃ (ingen ising i luftkilden)

7. Typiske applikasjonsscenarier

     • 3C elektronikk, halvleder, distribuert adsorpsjon med små sugekopper

     • Automatiseringsproduksjonslinje, bevegelige deler / robot endeeffektor

     • Smal installasjonsplass, lette og høyhastighets responsapplikasjoner

     • Håndtering av tynt papir, tynn film, bittesmå deler og elektroniske brikker

8. Sammenligning av utvalg: ZU vs ZB vs ZL
