ZH‑D Series kroppsportet vakuumutkaster

ZH‑D-serien kroppsportet vakuumutkaster | Ett-trinns Venturi direkte pneumatisk tilkoblingsvakuumgenerator

Merke: SOLH by Richge Technology | Full mekanisk utskiftbar med importert ZH-serie vakuumgenerator

1. Produktoversikt

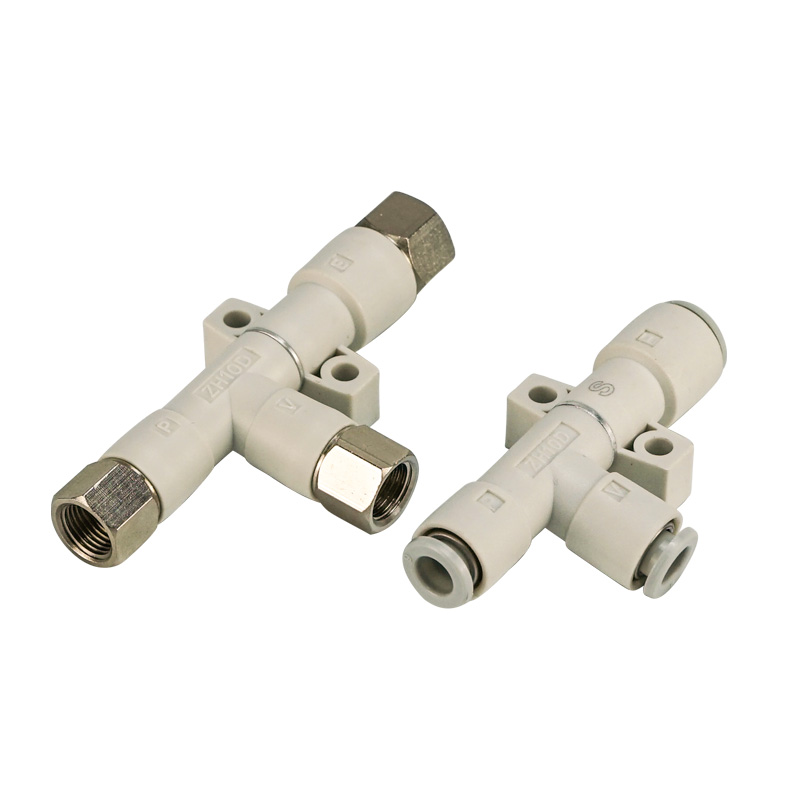

     ZH‑D kroppsportet type er en-trinns venturi vakuum ejektor. Tre uavhengige porter inkludert SUP-tilførselsport, VAC-vakuumport og EXH-eksosport krever eksternt rør. Ingen innebygd lyddemper inne i hoveddelen. Kompakt og lett design med integrert harpiksdysestruktur, fullt utskiftbar med importert ZH-serie.

  Modellutmerkelse

     • ZH‑D kroppsportet type: Tre porter for eksternt rør, uten innebygd lyddemper.

     • ZH-B Box-type: Utstyrt med integrert lyddemper inne i kroppen, kun forsynings- og vakuumporter reservert.

  To prestasjonskarakterer:

     • S-spesifikasjon (høyvakuum): Ultimativt vakuum ‑90 kPa, ideelt for forseglede glatte arbeidsstykker.

     • L-spesifikasjon (høyflyt): Større sugestrøm med lavere vakuumnivå, for pustende porøse arbeidsstykker som papir, stoff og kartong.

  Dyseboring dekker Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Støtte flere tilkoblingsalternativer: ett-trykks tilpasning, G/Rc gjenger, NPT imperial gjenger. Flere monteringsløsninger: direkte skrufeste, monteringsbrakett og DIN-skinneinstallasjon. Mye brukt for robotende effektorer og multistasjonsmodulapplikasjoner.

2. Komplett modellkodingsforklaring

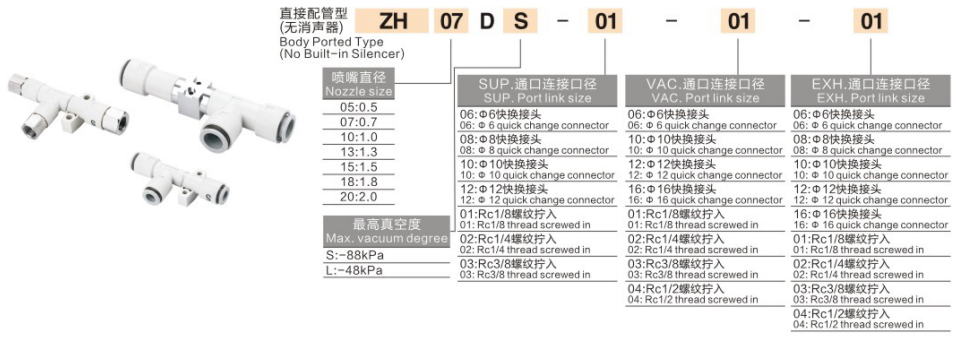

Eksempelmodell:ZH10DSA‑06‑08‑10

     • ZH: Seriekode for vakuumejektor

     • 10: Dyseboringskode

     • D/B: Kroppsform. D = kroppsportet type med 3 eksterne porter uten innebygd lyddemper; B = bokstype med integrert lyddemper

     • S/L: Vakuumkarakteristikk. S = høyvakuum type ultimate ‑90kPa med moderat sugestrøm; L = høystrømstype. ZH05-13 ultimate ‑48kPa; ZH15‑20 ultimate‑66kPa, stor flyt for pustende arbeidsstykker

     • A: Ny generasjons lettvektsversjon med forkortet dimensjon og redusert vekt

     • ‑06‑08‑10: Portspesifikasjon(SUP‑VAC‑EXH). Tosifret tall står for metrisk ett-trykks tilpasningsstørrelse (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 for G/Rc gjenger; N01/N02 for NPT imperial gjenger.

  Bestillingseksempel: ZH13DSA‑08‑10‑10
     ZH kroppsportet vakuumejektor, Φ1,3 mm dyse, S høyvakuumkvalitet, ny A lettvektsversjon; tilførselsport Φ8, vakuumport Φ10, eksosport Φ10 etttrykkskobling.

3. Kjerneytelsesfordeler

     • Tre fullstendig uavhengige eksterne porter: Separate SUP-tilførsel, VAC-vakuum- og EXH-eksosporter. Eksosgass kan koble til ekstern lyddemper eller sentralisert eksosrørledning. Egnet for robot-endeeffektor- og modulintegrasjon, fri for plassbegrensninger i lyddemperen.

     • Lett integrert harpiksdyse: Dyse og hoveddel integrert støpt for bemerkelsesverdig vektreduksjon, perfekt for høyhastighets bevegelse av EOAT. Ny A-versjon forkorter lengde og høyde, vekt redusert med opptil 74 %.

     • Alternativer for dobbel vakuumytelse: S høyvakuum for glatte forseglede arbeidsstykker inkludert glass, metallplater og plasthus; L høyflyt for kartong, film, stoff og lekkasjeutsatte materialer for lekkasjekompensasjon.

     • Rike portvalg: Metrisk etttrykkstilpasning, G/Rc-rørgjenger og NPT imperial gjenger for global markedstilpasning av utstyr.

     • Diversifiserte monteringsmetoder: Direkte skruefeste, standardbrakett, L-formet brakett og DIN-skinnemontering for fleksibel layout.

     • Krav til oljefri drift: Oljetåkesmøring er forbudt, kun tørr filtrert trykkluft er nødvendig.

4. Standard tekniske spesifikasjoner

Ytelse ved 0,5 MPa forsyningstrykk (ANR)

For L-high-flow variant: høyere sugestrøm under identisk dyseboring med lavere sluttvakuumnivå.

5. Sammenligningstabell for ZH‑D VS ZH‑B

6. Steg-for-trinn veiledning for valg

     • S/L ytelsesvalg

 ￮ ✅ S høyvakuum (‑90kPa): Glatte forseglede arbeidsstykker som stålplate, glass, plasthus, PCB; mindre lekkasje, høy adsorpsjonskraft kreves.

 ￮ ✅ L høyflyt: Kartong, skum, film, stoff og andre lekkasjeutsatte pustende arbeidsstykker, stor flyt kompenserer for vakuumlekkasje.

     • Valg av dyseboring: Velg i henhold til totalt sugekoppadsorpsjonsområde. Større dyse gir høyere sugestrøm samtidig høyere luftforbruk. Unngå overdimensjonert dyse for å forhindre trykkluftavfall.

     • Valg av porttype: Metrisk etttrykkstilpasning (06/08/10/12) for automasjonsutstyr i hjemmet; G tråd / NPT tråd for utenlandske eksportmaskiner.

     • Eksoshåndteringsmerknad for D-type: D-variant har ingen innebygd lyddemper. EXH eksosutgang må kobles til ekstern lyddemper ellers vil støyen være ekstrem; eller før eksosrøret ut av utstyrsskapet.

     • Vakuumdeteksjonsløsning: ZH-serien vakuumejektor uten innebygd trykkbryter. Legg til ekstern ZSE vakuumtrykkbryter hvis signaltilbakemelding er nødvendig.

7. Typiske applikasjonsscenarier

     • Robot EOAT ende-på-arm-plukking: 3C-plastdeler, PCB og batteriarkhåndtering

     • Emballasjeindustri: henting av kartong, film og papirmateriale

     • Uttak av små deler for sprøytestøpingsrobot

     • Multiparallell vakuummodul for synkron adsorpsjon med flere sugekopper

     • Automatiseringsstasjoner som krever sentralisert avgasseksos utenfor utstyrshuset

8. Standard pneumatisk kretsdiagram Beskrivelse

     ZH‑D kroppsportet standardkrets: AFC luftkildefilter (oljetåkeenhet forbudt) → 3/2 magnetventil → SUP forsyningsport på ZH‑D; VAC vakuumport kobler ZFC vakuumfilter og deretter til sugekoppen; EXH eksosport kobler til ekstern lyddemper eller eksosslange som føres utenfor utstyr.

9. Viktige bruksmerknader

     • Oljetåkesmøring er strengt forbudt. Oljeforurensning vil tette ørsmå dyseåpninger, forårsake svekkelse av sugekraften eller fullstendig feil. Kun luftfilter skal brukes for luftkildebehandling.

     • ZFC inline vakuumfilter må installeres på vakuumsiden. Inntrenging av støvpartikler vil føre til dyseblokkering.

     • For ZH‑D kroppsportet ejektor, må EXH-eksosporten utstyre lyddemper for å unngå for høyt støynivå.

     • Anbefalt tilførselstrykk: 0,4-0,5 MPa. Langsiktig kontinuerlig drift under hele 0,6 MPa anbefales ikke.

     • Minimer slangelengden mellom vakuumejektor og sugekopp, reduser rørledningsvolumet for raskere vakuumrespons.
