ZH-X185 Series Vakuum Ejector

ZH-X185 Series Vakuum Ejector | Høystrømsdyse 2-i-1 funksjon

Merke: SOLH by Richge Technology | SMC-kompatibel 2-veis bruk pneumatisk ejektor

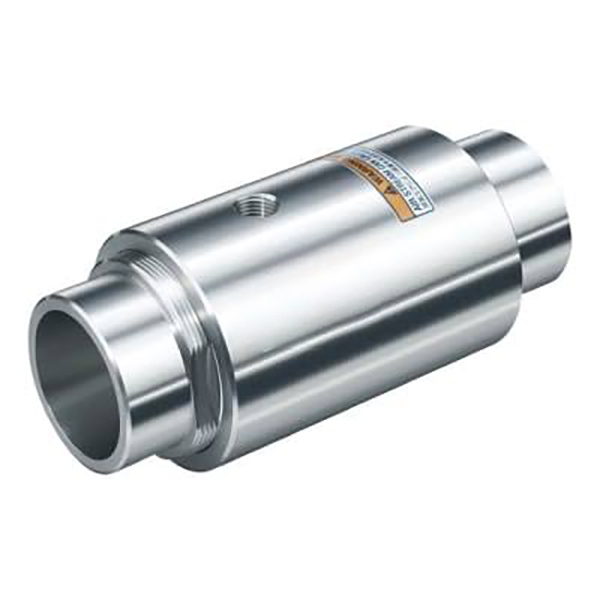

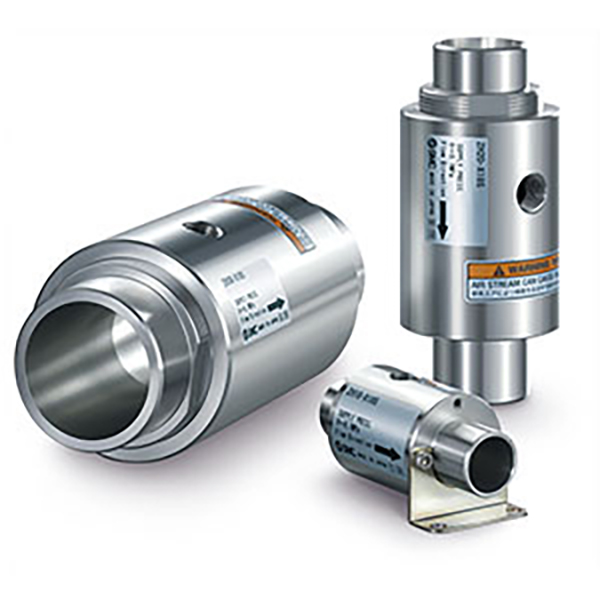

1. Produktoversikt

     ZH-X185 integrerer høystrømsvakuumgenerator og høystrømsluftdyse i én enhet. Drevet utelukkende av trykkluft, ingen strøm nødvendig og ingen bevegelige komponenter. Den kan brukes for støvoppsamling, materialsuging og -transport, luftspyling, kjøling og fjerning av spon.

2. Kjernefunksjon: 2-i-1-drift

     • Vakuummodus – Høy sugestrøm

￮ Fjern støv, sveiserøyk, spon, pulver, små deler og bulkmaterialetransport

     • Blåsemodus – Høy luftstrøm

￮ Tørking av vann, blåsing av skjæreflis, formkjøling, støvrensing og rensing

3. Tekniske hovedspesifikasjoner (SOLH / SMC Utskiftbare)

     • Arbeidsmedium: Trykkluft

     • Tilførselstrykk: 0～0,7 MPa, anbefalt driftstrykk 0,4–0,5 MPa

     • Omgivelsestemperatur: -5～60 ℃

     • Strømningsforsterkningsforhold

￮ Vakuumsugstrøm ≈ 3 ganger tilluftsvolum

￮ Utblåsningsstrøm ≈ 4 ganger tilluftsvolumet

     • Struktur: Stor innvendig kanal, tillater passasje av spon og støv, anti-tilstopping

     • Materiale: Aluminiumslegering, lett og slitesterk

     • Montering: Utstyrt med monteringsbrakett for enkel installasjon

4. Standardmodeller og borestørrelser (med brakett versjon B)

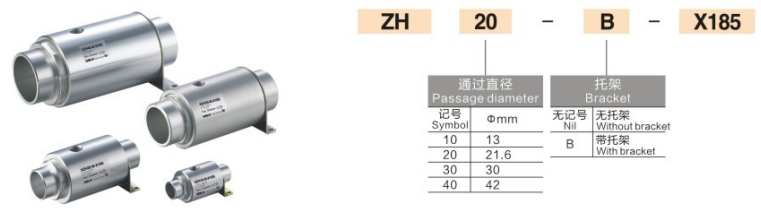

5. Modellkodeforklaring (ZH20-B-X185)

     • ZH: Vakuum ejektor serie

     • 20: Borestørrelseskode (10 / 20 /30 /40)

     • B: Med monteringsbrakett

     • X185: Høystrømsdyse, 2-i-1 funksjon

6. Viktige produktfunksjoner

     • 2-i-1 dobbel funksjon: Bytt mellom vakuumsug og luftblåsing ganske enkelt ved å endre rørledningens tilkoblingsretning

     • Høy flytytelse: Kraftig suge- og blåsekapasitet for høy arbeidseffektivitet

     • Stor innvendig boring: Kan suge skjærespon, støv og fine partikler, lav tilstoppingsrisiko

     • Vedlikeholdsfri: Ingen motor, lagre eller elektriske kontakter

     • Eksplosjonssikker sikkerhet: Helt pneumatisk konstruksjon, egnet for farlige arbeidsmiljøer

     • Forhåndsinstallert brakett: Enkel og fleksibel montering

7. Typiske applikasjonsscenarier

     • Vakuumsugapplikasjoner: Avsug av sveiserøyk, fjerning av støv, pulvertransport, overføring av bulkmateriale, lett plukking av arbeidsstykker

     • Luftblåseapplikasjoner: Arbeidsstykketørking, sponblåsing, formkjøling, støvspyling og vannfjerning

8. ZH-X185 VS Standard ZH Vakuum Ejector
