RB RBQ-serien ikke-justerbar hydraulisk støtdemper

SOLH RB-serien ikke-justerbar hydraulisk støtdemper | SMC Standard erstatningsspjeld

Merke: SOLH by Richge Technology | SMC RB Ekvivalent Hydraulisk støtdemper med fast åpning

1. Produktoversikt

  SOLH RB-serien erikke-justerbare hydrauliske støtdempere etter SMC-standard. Den konverterer kinetisk slagenergi til varmeenergi via intern porøs strupestruktur. Ingen justering nødvendig, klar for direkte installasjon. Mye brukt til buffering ved slutten av slag, støyreduksjon og antikollisjon av luftsylindere, lineære sklier og roterende mekanismer.

2. Kjernefunksjoner

     • Ingen justering nødvendig: Innebygd flertrinns struping, stabil ytelse fra lavhastighets lett belastning til høyhastighets tung belastning etter engangsinstallasjon.

     • Kompakt design: Kort kropp med gjenget feste. Tillat monteringsfeil opp til ±5°, i stand til å absorbere svingenergi fra roterende aktuatorer.

     • Stivt hus: Kan fungere som mekanisk stopp uten ekstra hard grense. Innebygd returfjær.

     • Lang levetid: Helt lukket konstruksjon med oljetetning for støvbeskyttelse. Slaghastighetsområde: 0,05 ~ 5 m/s.

3. SOLH-underserieklassifisering

4. Populær RB / RBC-modellreferansetabell

Modell	Tråd	Slag (mm)	Absorpsjonsenergi (J)	Anbefalt søknad
RB0604	M6×0,75	4	0.5～0.98	Mikrosylinder, miniatyr skyvebord
RB0805	M8×1,0	5	1.96	Φ6～Φ12 luftsylinder
RB1006	M10×1,0	6	3.92	Φ16～Φ20 luftsylinder
RB1412	M14×1,5	12	19.6	Φ32～Φ40 luftsylinder
RB2015	M20×1,5	15	58.8	Φ50～Φ63 luftsylinder
RB2725	M27×1,5	25	147	Φ80～Φ125 luftsylinder

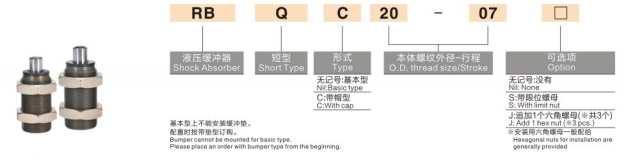

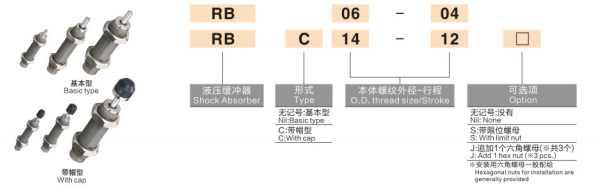

5. Modellkoderegel

  Eksempel: RB1412
    • RB = Standard serie hydraulisk støtdemper
    • 14 = Trådstørrelse M14×1,5
    •12 = Bufferslag 12 mm

6. Valgretningslinjer

     • Beregn absorpsjonsenergi: E = ½mv² + skyvekraft × slag. Velg en modell hvis nominelle energi ≥ beregnet verdi.

     • Match slag riktig: Bufferslag må være kortere enn den totale bevegelsen til den bevegelige mekanismen for å unngå bunnstøt.

     • Påvirkningshastighet: Standard arbeidsområde 0,05～5 m/s. Kontakt oss for forsterket versjon for ultrahøyhastighetsapplikasjoner.

     • Miljøvalg: Velg RBL for skjærevæske/vått miljø; velg RBC med hette for tunge støvforhold.

     • Feiljusteringsgrense: Maks tillatt eksentrisk vinkel ≤5°. Installer flyteledd hvis feiljusteringen overstiger denne verdien.

7. Installasjon og forholdsregler

     • Påfør en liten mengde anaerob trådlås på trådene. IKKE bruk PTFE-tape, som kan blokkere strupeåpningen.

     • Leveres med to sekskantede låsemuttere pluss en stoppmutter for anti-løsning.

     • Kan monteres horisontalt, vertikalt eller i alle vinkler; stempelstangen må vende mot slagretningen.

     • Driftstemperatur: −10℃ ~ +80℃. Unngå ising under lav temperatur.

8. SOLH-erstatningsfordel

   SOLH RB-serien kopierer fullstendig SMC-modellkode, dimensjon og ytelsesparametere, direkte drop-in-erstatning for importerte dempere, med konkurransedyktig pris og kortere ledetid, ideelt for reduksjon av masseutstyrskostnader.
     •RB0805 → Erstatt AC0805
     •RB1412 → Bytt ut AC1412
