Merke: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch pneumatiske beslag
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T-serien tilhører SOLH full KQ2 pneumatisk ett-trykks fitting-familie, med verktøyfri hurtig plug-and-play-design for 3-veis og 4-veis luftrørledningsforgrening. Denne produktlinjen dekker T-type T- og krysstype fireveis fittings, inkludert lik diameter, reduserende, hanngjenger (imperial/metrisk) versjoner for å møte ulike krav til pneumatisk kretsavledning og rørledningstilkobling.
Undermodellklassifisering:
KQ2T: T-type 3-ports T-kobling (lik diameter / reduserende / utvendig gjengetype)
KQ2TW: Kryss 4-veis fitting (lik diameter for alle porter)
KQ2TX: Kryss 4-veis montering (første reduserende spesifikasjon)
KQ2TY: Kryss 4-veis fitting (2. reduserende spesifikasjon)
Kjernemateriale og ytelse: Høystyrke PBT-plasthus, rustfrie holdeklør, NBR nitrilgummi tetningsringer. Fullt kompatibel med PU og PA nylon pneumatiske rør, egnet for både vakuum undertrykk og trykkluft positivt trykk pneumatiske kretser, mye brukt i automatisert utstyr og robotiserte luftdistribusjonssystemer.

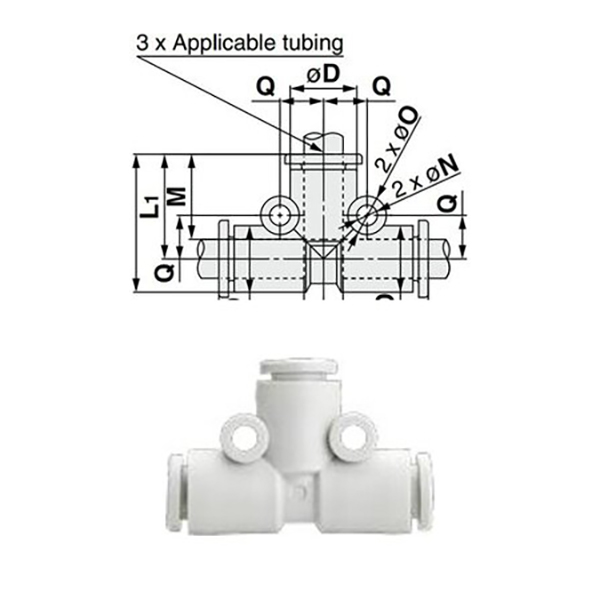

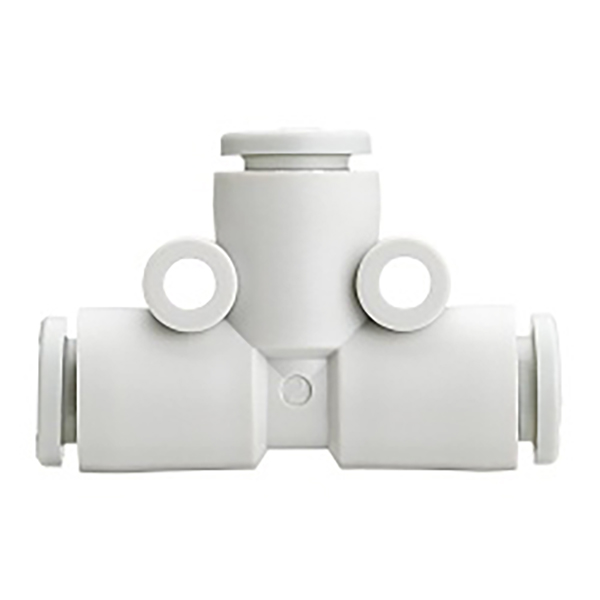

2.1 Tee med lik diameter (KQ2T□□-00, trådløs 3-veis samme størrelse)
Tre porter bruker identisk rørdiameter, ingen gjengedesign, dedikert for lik luftavledning av pneumatiske rørledninger med samme spesifikasjon.
|
Modellllllll |
Rørets ytre diameter ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

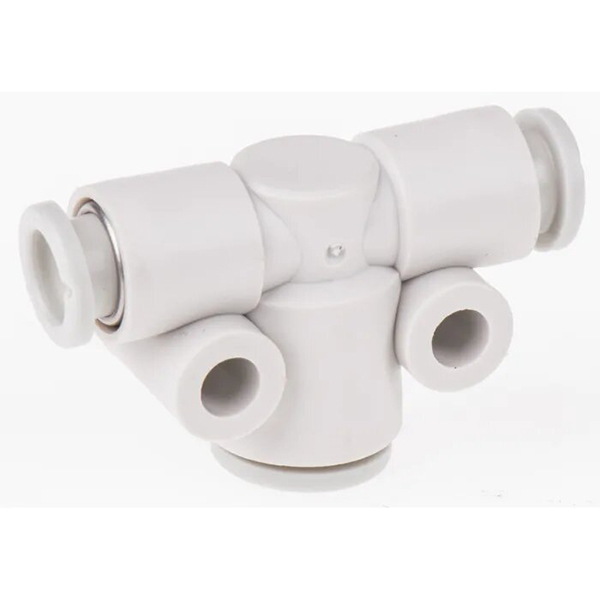

2.2 Reduserende T-stykke (KQ2T①-②, Dual-Size Pipeline Conversion)
Begge sideportene bruker ① diameter, den midterste toppporten bruker ② diameter, brukt til rørledningskonvertering og strømningsfordeling av pneumatiske rør med forskjellig kaliber.
|
Modellllllll |
Sideport ΦD ① (mm) |
Midtport ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

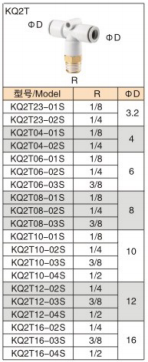

2.3 Imperial R Taper T-skjorte med hanngjenger
Begge sideporter for innsetting av rør, midtport med imperial R konisk utvendig gjenge for gjenget tilkobling med pneumatiske ventiler, sylindre og andre komponenter.
|
Modellllllll |
R trådspes |
Rørets ytre diameter ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

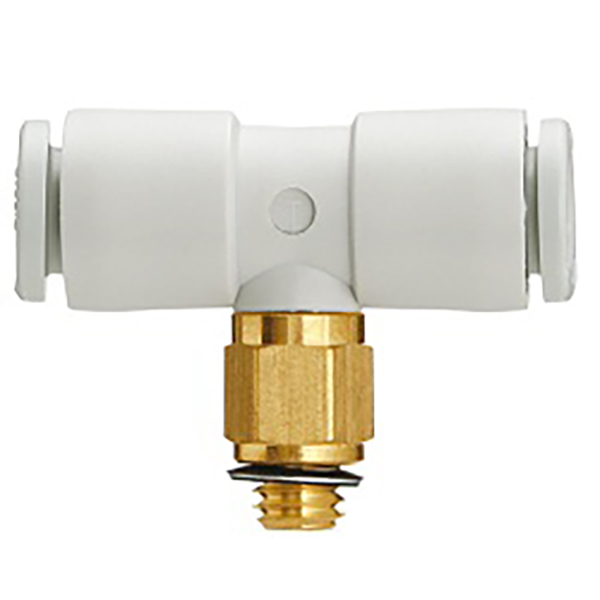

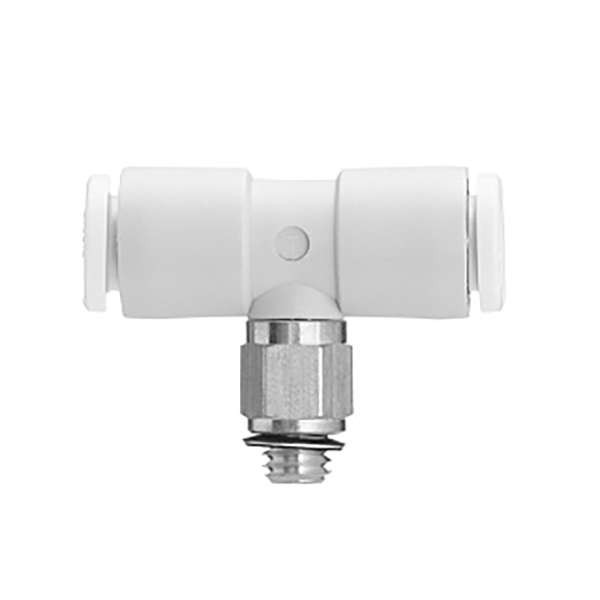

2,4 metrisk hann-T-skjorte med fin tråd
Begge sideporter for rørinnføring, midtport med metrisk fin hanngjenger, egnet for pneumatiske miniatyrkomponenter og presisjonsautomatiseringsutstyrsrør.
|
Modellllllll |
Metrisk trådspes |
Rørets ytre diameter ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

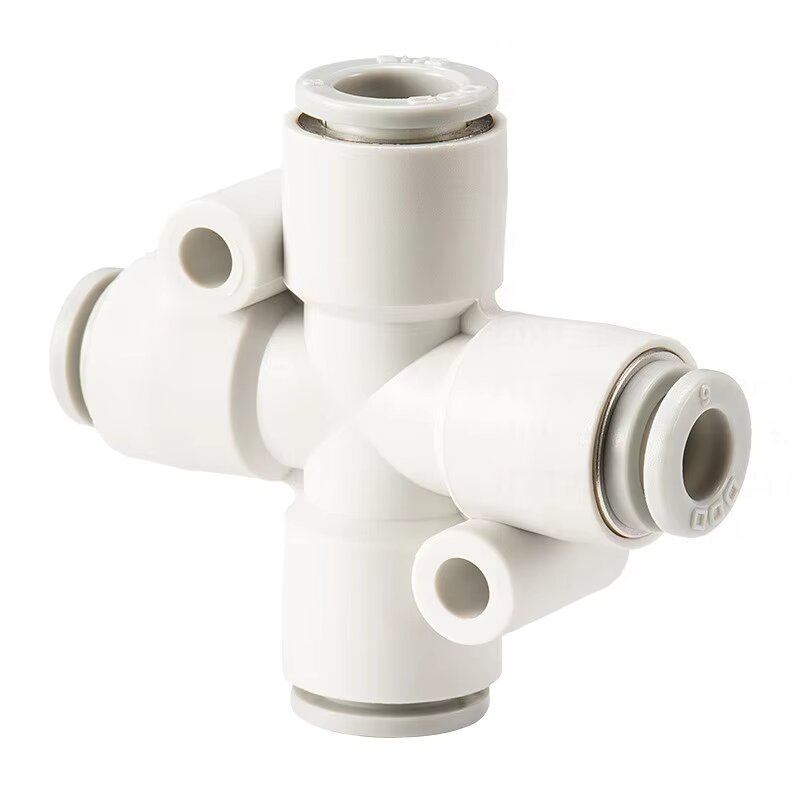

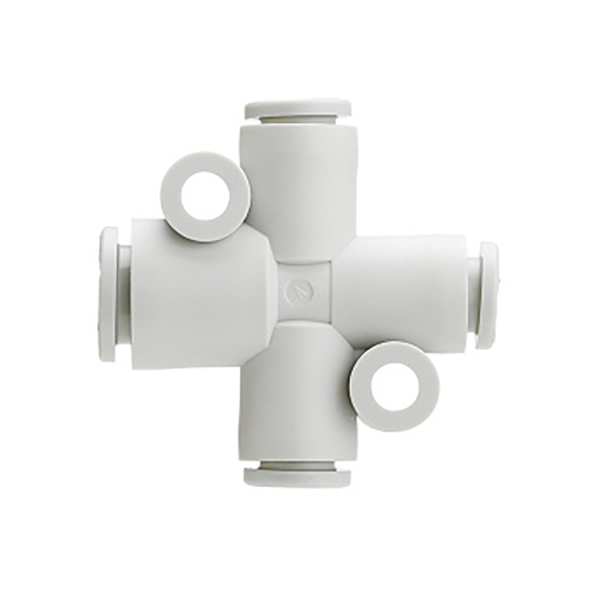

3.1 KQ2TW lik diameter krysstilpasning (4 porter samme størrelse)
|
Modellllllll |
Rørets ytre diameter ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

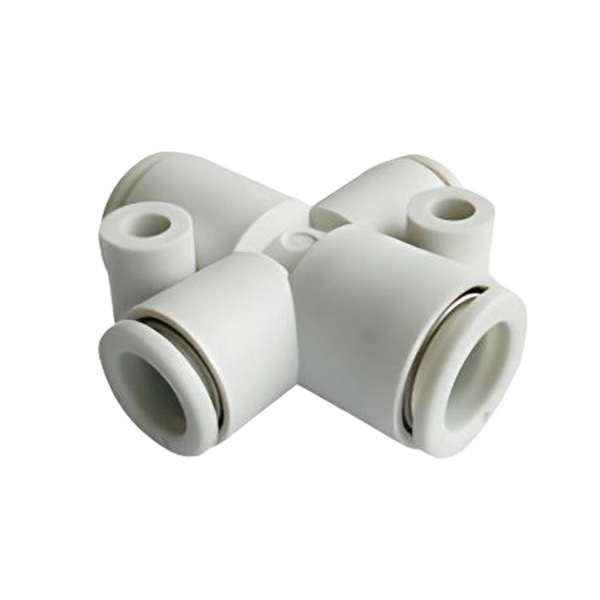

3.2 KQ2TX reduserende krysstilpasning (type 1)
|
Modellllllll |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Reduserende krysstilpasning (type 2)
|
Modellllllll |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Punkt |
Parameter |
|
Kompatibel slange |
PU-rør, PA nylon pneumatisk rør |
|
Arbeidstrykkområde |
-100kPa (vakuum) ~ 1,0MPa (positivt trykk) |
|
Driftstemperatur |
0℃ ~ 60℃ |
|
Tilkoblingsmetode |
Ett-trykks push-in; Trykk på utløserringen for å løsne slangen |
|
Kjernemateriale |
PBT-kropp, rustfri stålklo, NBR-gummitetning |
• Luftkildeforgrening og rørledningsomledning for automatisert produksjonsutstyr
• Pneumatisk kretsfordeling for robotarmer og vakuum sugekoppsystemer
• Flerveis luftfordeling for pneumatiske sylindersløyfer
• Kompakt rørledningstilkobling og diameterkonvertering for presisjonspneumatiske systemer
• T-skjorte med lik diameter: Velg KQ2Txx-00 for 3-veis rørledninger med helt konsistente rørdiametre
• Reduserende T-skjorte: Velg KQ2T①-② for rørledninger med samme sidediameter og forskjellig mellomdiameter
• T-skjorte med gjenger: Velg KQ2Txx-01S (imperial) / M-serien (metrisk) for gjenget tilkobling med ventiler og sylindere
• 4-veis kryssdistribusjon: Velg KQ2TW/TX/TY-serien for scenarier som krever fireveis rørledningsforgrening
