KQ2Y Series Mann Run Tee Push-in Fitting

SOLH KQ2Y Series Male Run Tee Push-in Fitting | Service Tee pneumatisk kobling

Merke: SOLH by Richge Technology | SMC KQ2Y Ekvivalent Mann Run Tee (Service Tee) One-Touch Fitting

1. Produktoversikt

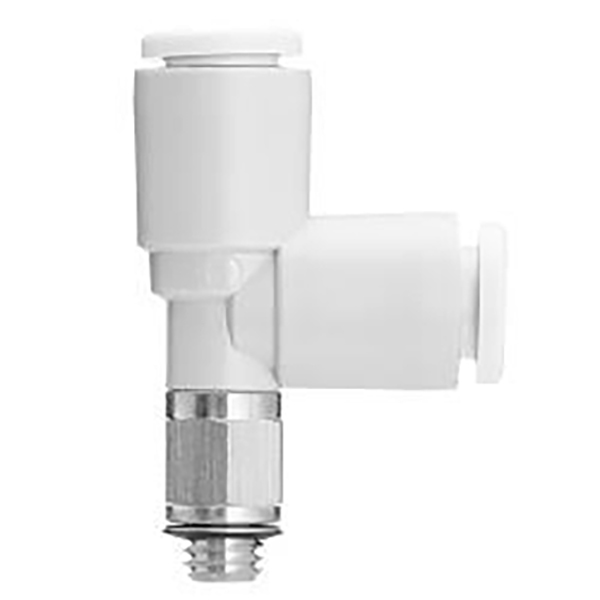

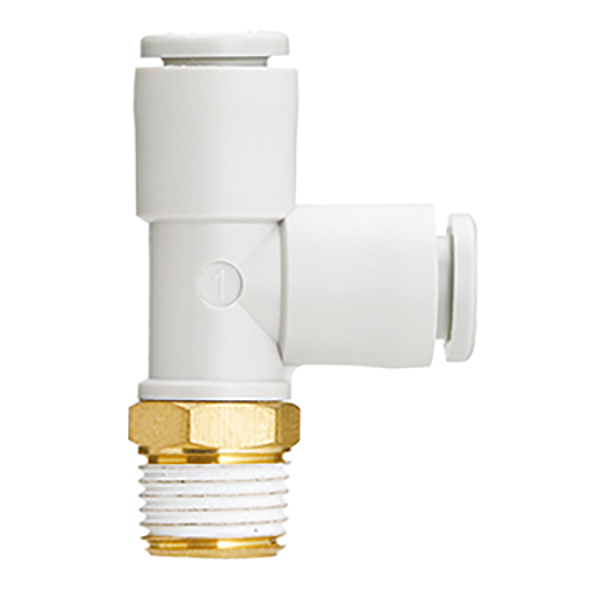

     KQ2Y er Male Run Tee (ofte kjent som Service Tee) i SOLH KQ2 one-touch fitting-serien. Dens kjernekonfigurasjon er1 utvendig gjengeinntak + 2 innstikksuttak med lik diameter. Den forgrener to luftrør direkte fra hovedgjengeporten og er en av de mest brukte forgreningsbeslagene i pneumatiske systemer.

2. Regler for modellnavn

  Eksempel på modellsammenbrudd:KQ2Y06-01AS
     KQ2: KQ2-serien andre generasjons push-in fitting (hvit kropp)
     Y: Run Tee, utvendig gjenge T-type (1 gjenget inntak, 2 push-in uttak)
     06: Ytre diameter på rør for innstikksuttak: φ6mm
     01: Utvendig gjengespesifikasjon (R18; metrisk M3/M5/M6)
     A: Pakningstetning for gjentatt montering og demontering; S: Forhåndspåført gjengetetningsmiddel, kan ikke gjenbrukes; N: Nikkelbelagt korrosjonsbestandig

  Eksempel:KQ2Y04-M5A → M5 utvendig gjengeinntak, doble φ4mm innstikksuttak, pakningstetning.

3. Struktur og kjernefunksjoner

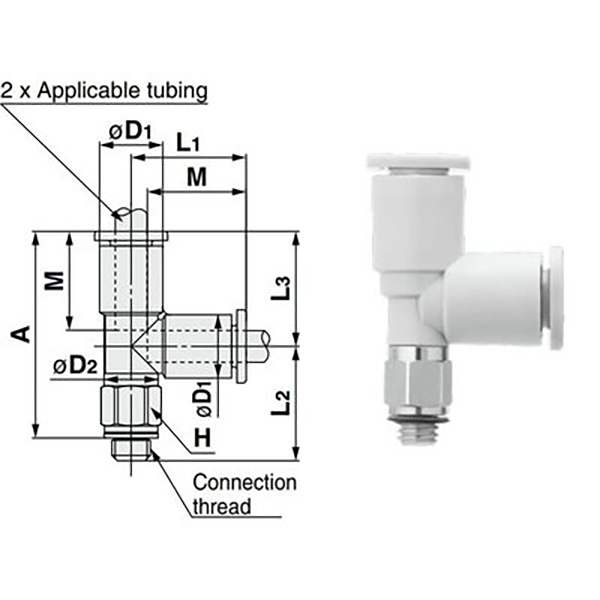

  3.1 T-type struktur (1 inn, 2 ut)

     • Innløp: Hanngjenger (Metric M / Imperial R), kobles til ventiler, luftsylindere og hovedrørledninger

     • Utsalgssteder: 2 innstikksporter med like diameter for PU / nylonslanger, verktøyfri tilkobling

     • Trådendestøtter360° rotasjon. Orienteringen kan justeres fritt etter montering for å eliminere vridningsbelastning på slangen.

  3.2 Viktige fordeler

     • Servicevennlig design: Det er ikke nødvendig å kutte hovedslangen. Forgrener direkte fra gjenget port for enkel krets tillegg og vedlikehold.

     • Kompakt og lett: PBT plasthus + forniklet messingtråd, lite fotavtrykk og lav vekt.

     • Vakuum kompatibel: Fungerer fra -100kPa vakuum opp til 1,0MPa positivt trykk, egnet for vakuumkretser.

     • Høy tetningsytelse: NBR tetningsring. Type A-pakning tillater gjentatt demontering; Type S forhåndsbelagt fugemasse forhindrer lekkasje.

     • Enkel rørutløsning: Rund utløserknapp. Trykk for å fjerne slangen uten å skade den ytre veggen.

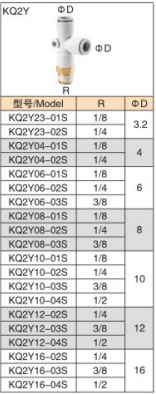

4. Modell- og spesifikasjonsliste

  4.1 metrisk tråd (M3/M5/M6)

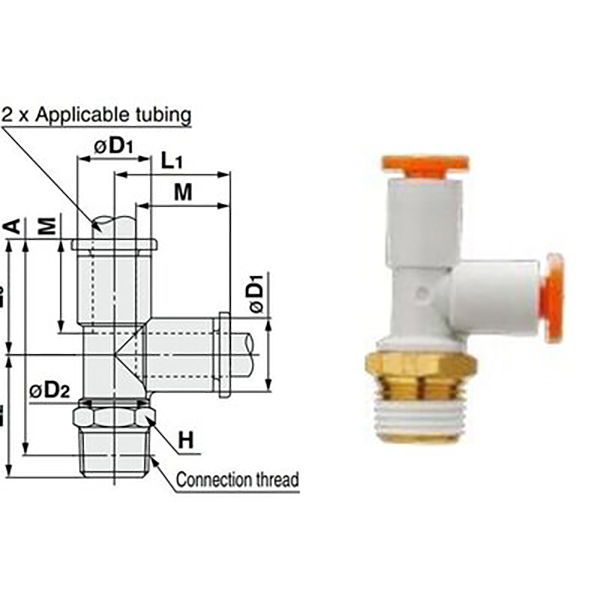

  4.2 Imperial rørgjenge (R1/8 ~ R1/2, industristandard)

5. Generelle tekniske spesifikasjoner (KQ2 Series Standard)

6. Sammenligning av utvalg: KQ2Y vs KQ2D vs KQ2T

7. Retningslinjer for valg og installasjon

  Valgguide

     • Forgrening fra magnetventil / sylinder utvendig gjengeport → KQ2Y (f.eks. KQ2Y06-01AS)

     • 1-til-2 delt i mellomrør, lavt støykrav → KQ2D

     • Standard rettvinklet delt, kostnadssensitivt prosjekt → KQ2T

  Installasjonsmerknader

     • Kutt røret flatt uten grader. Sett inn slangen helt til du hører et klikk for å unngå luftlekkasje.

     • Type A (pakning) kan demonteres gjentatte ganger; Type S (pre-coated fugemasse) må forsegles på nytt etter demontering.

     • For vakuumapplikasjoner, velg Type A med NBR-tetning for å opprettholde et stabilt vakuumnivå.

8. Typiske bruksområder

     • Magnetventilutløpsforgrening: KQ2Y06-01AS montert på R1/8-port på 5/2-veis magnetventil for å forsyne to luftsylindere.

     • Synkronisert sylinderkontroll: KQ2Y08-02AS på hoved R1/4-gjenget port for å dele i to φ8-rør for synkron aktivering med dobbel sylinder.

     • Vakuumkrets ettermontering: Forgrening fra vakuumgeneratorens hovedgjengeport til vakuumsugekopper, enkelt for vedlikehold og modifikasjon.
