KQ2X / KQ2XD-serien Reduserende flerveis push-in-tilpasning

SOLH KQ2X / KQ2XD Series Reduserende Y & Multi-Way Push-in Fitting | SMC Equivalent pneumatisk splitter

Merke: SOLH by Richge Technology | SMC KQ2X / KQ2XD-erstatning Reduserende Y- og 4-veis push-in splitter

1. Produktoversikt

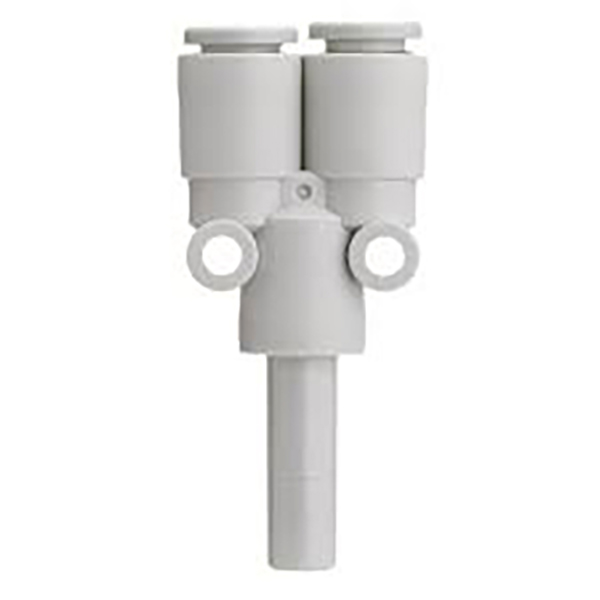

KQ2X-serien: Reduserende Y-type splitter, 1 i 2 ut

     KQ2X er en Y-formet 1-til-2-reduserende push-in fitting. Port ② er en enkeltstammeport; Port ① består av to like innstikksporter. Den deler en innkommende luftstrøm i to utganger med like diameter med forskjellige innløps- og utløpsrørstørrelser, og realiserer reduksjon og rørledningsforgrening for pneumatiske kretser og vakuumledningsfordeling.

     Materiale: PBT plasthus, NBR tetningsringer. Kompatibel med PU / PA pneumatisk slange. Rask push-to-connect montering, ingen PTFE-tape nødvendig.

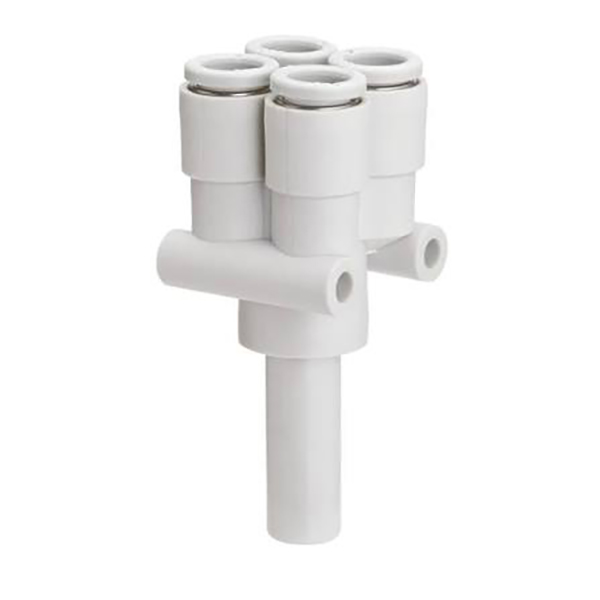

KQ2XD-serien: Cross Type 4-veis splitter, 1 inn 4 ut

     KQ2XD er en 1-til-4-reduserende multi-port push-in fitting. Port ② er en enkeltstammeport; Port ① har fire identiske push-in-porter. Den deler en lufttilførsel i fire grener med like diameter med reduserende design, noe som sparer monteringsplass. Ideell for multistasjon miniatyr vakuum eller pneumatisk distribusjon.

Materiale samme som KQ2X: PBT-hus + NBR-tetninger, push-in-struktur, kompatibel med PU- og nylonluftslange.

2. Modellkodeforklaring

KQ2X-serien

  Format: KQ2XXX-XX
     De to første sifrene: Rør OD til to grenporter (Port ①)
     Siste to sifre: Stengelens ytre diameter på hovedinnløpsporten (port ②)
     Eksempel: KQ2X04-06 → Port ①: to × Φ4 push-in porter; Port ②: Φ6 stamme

KQ2XD-serien

   Format: KQ2XDXX-XX
     De første to sifrene: Rør OD av fire grenporter (Port ①)
     Siste to sifre: Stengelens ytre diameter på hovedinnløpsporten (port ②)
     Eksempel: KQ2XD04-06 → Fire × Φ4-porter ved port ①; Port ②: Φ6 stamme

3. Tekniske nøkkelspesifikasjoner og installasjonsveiledning

Installasjonsinstruksjoner

     • Skjær røret rett og loddrett, sett det helt inn i koblingen til det sitter på plass.

     • For å fjerne slangen: trykk først på utløserringen, og trekk deretter slangen ut.

Differensieringsveiledning

     • KQ2X: 1 innløp, 2 uttak (Y-type 2-veis splitter)

     • KQ2XD: 1 innløp, 4 uttak (kryss 4-veis splitter)

Applikasjonsscenarier

     • Vakuumkretsfordeling for flere sugekopper i automasjon

     • Pneumatisk gren for små jigger, 3C og pakkeutstyr

     • Kompakt manifold for multistasjons miniatyrvakuummoduler

     • Robotisk endeeffektor luftledningsdeling med redusert fotavtrykk
