KQ2V Series pneumatiske push-in fittings

SOLH KQ2V-serien Pneumatisk Push-in L-grenbeslag | SMC KQ2V Ekvivalent

Merke: SOLH by Richge Technology | KQ2V One-Touch pneumatisk L-kontaktfamilie

1. Produktoversikt

     SOLH KQ2V-serien er utvendige Pneumatiske armaturer av L-type med flere grenvarianter. Designet for luftkildedistribusjon og rørledningsretningsendring i pneumatiske kretser. Fullt utskiftbar med SMC KQ2V-serien. Konstruert med hvit konstruksjonsplastkropp og nikkelbelagt messingtråd. Rask montering uten lim. Kompatibel med PU og PA pneumatisk slange. Utbredt i automasjonsmaskineri, vakuumplukking og plassering og sylinderrørsystemer.

  Fem undermodeller for ulike layoutkrav:

     KQ2V: Standard L-type enkeltuttak, ekstern sekskantmontering, 1-inn 1-ut

     KQ2VS: Standard L-type enkeltuttak, intern sekskantmontering, 1-inn 1-ut

     KQ2VF: Kaskaderbar L-kobling, utvendig R-gjenge + innvendig Rc-gjenge, seriekobling tilgjengelig, 1-inn 1-ut

    KQ2VD: Vertikal 1-til-2 grenkobling, ett innløp med hanngjenger, to slangeuttak med samme diameter

     KQ2VT: Vertikal 1-til-3 grenkobling, ett innløp med hanngjenger, tre slangeuttak med samme diameter

2. Modellkodeforklaring

  Eksempel: KQ2VD04-01S

      KQ2V = Seriens basiskode

      D  T/S/F = Struktursuffiks

     D: 1-til-2 vertikal gren

     T: 1-til-3 vertikal gren

     S: Innvendig sekskant L albue

      F: Kaskaderbar L albue

     Ingen suffiks: Ekstern hex standard L albue

     04 = Rørets ytre diameter ΦD: 4mm

     01S = Utvendig gjenge R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Sammendragstabell for spesifikasjoner

4. Materiale og driftsbetingelser

5. Undermodellfunksjoner

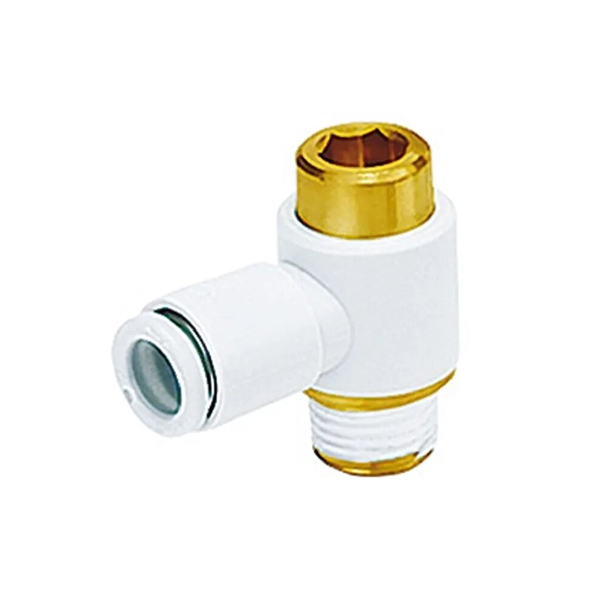

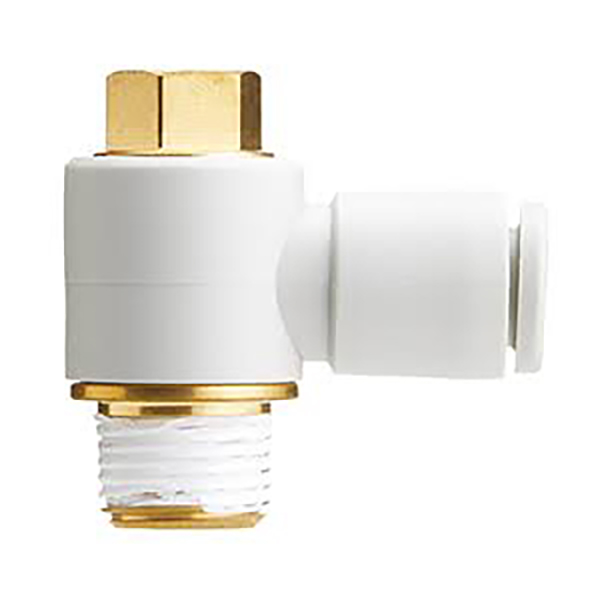

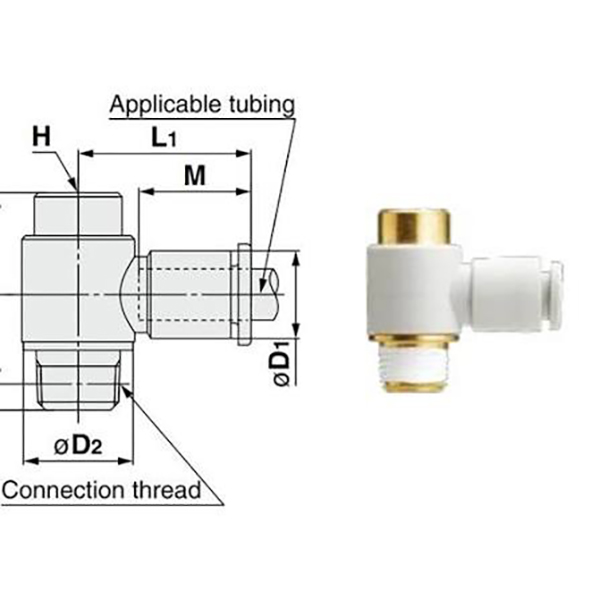

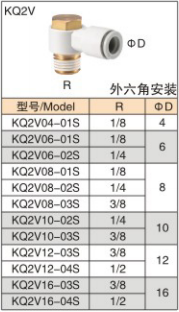

     • KQ2V (ekstern sekskant L albue): Standard L albue med utvendig sekskantgjengeende for skrunøkkelstramming. Mest brukte basistype, støtter maks Φ16 store rør.

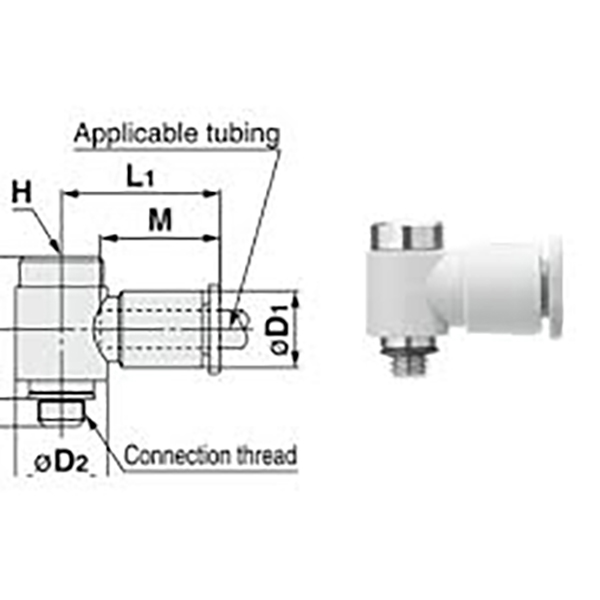

     • KQ2VS (Intern Hex L Albue): Innvendig sekskant forboring ved gjengeport. Designet for trange installasjonsplasser. M5 liten gjengevariant passer til miniatyrsylindre.

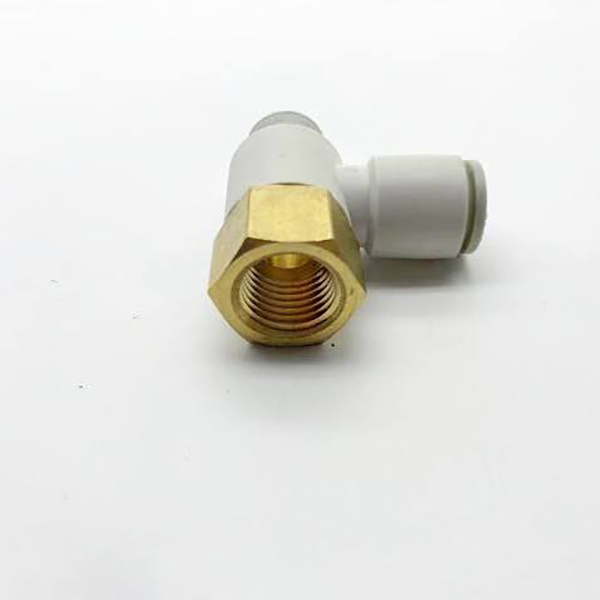

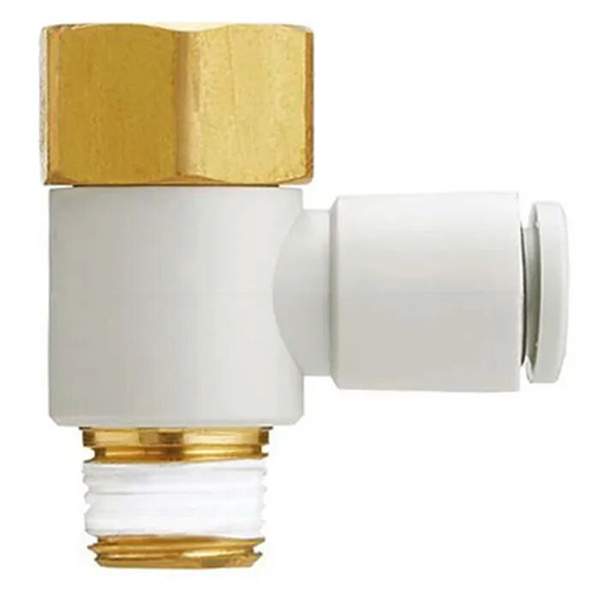

     • KQ2VF (Cascadable L Albue): Utstyrt med utvendig R-gjenge og innvendig Rc-gjenge. Flere beslag kan kobles i serie for flerveis forgrening, reduserer behovet for manifoldblokker.

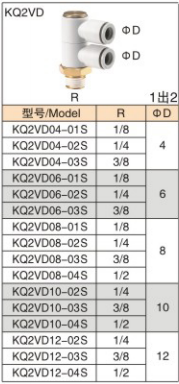

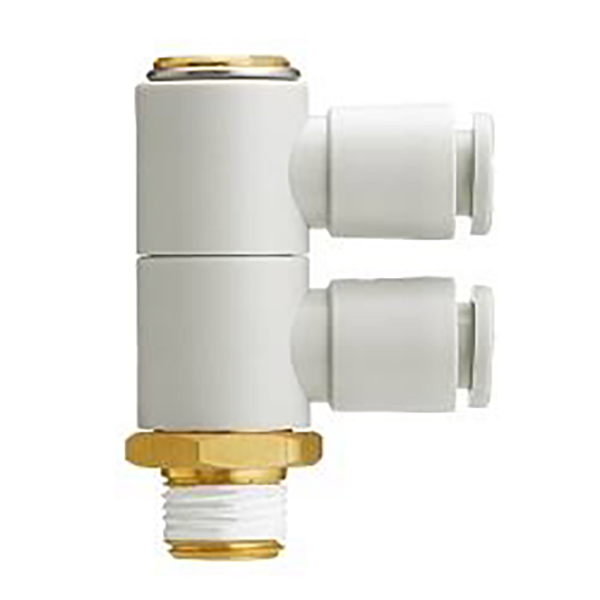

     • KQ2VD (vertikal 1-til-2 gren): Enkeltgjenget luftinntak, deles vertikalt i to like røruttak. Kompakt 1-i-2-ut luftfordeling, reduserer det totale antall monteringer.

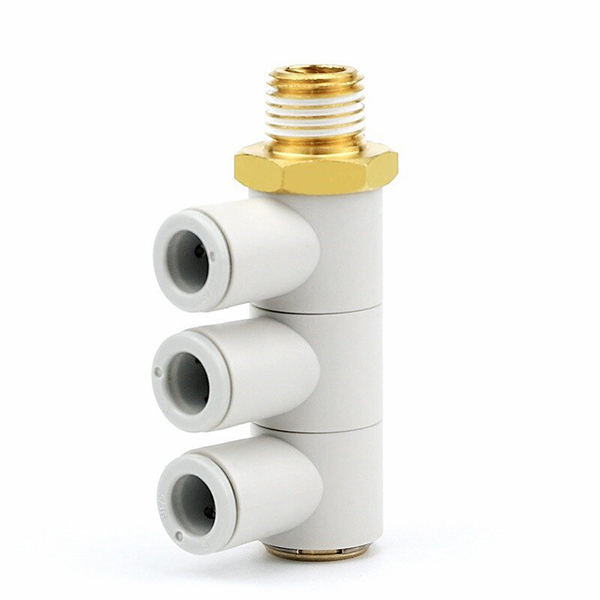

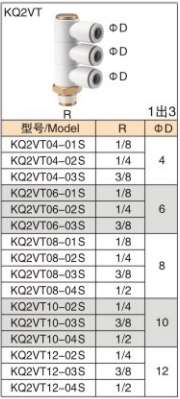

     • KQ2VT (vertikal 1-til-3-gren): Enkeltgjenget luftinntak, vertikalt delt i tre like røruttak. Mini luftmanifold, vanligvis brukt for luftfordeling med flere sugekopper i automatisering.

6. Installasjonsinstruksjoner

     •  Skjær rørenden vinkelrett og flat. Sett slangen rett inn i koblingen til du hører et "klikk" for å bekrefte låsing.

     •  Fjerning av slange: Trykk den hvite utløserkragen på koblingen og trekk slangen utover samtidig.

     •  Pakk PTFE-tape på tråder. Stram kun på sekskantseksjonen; bruk aldri dreiemoment på plastkroppen for å forhindre sprekker.

     •  For KQ2VF-serien i seriekobling, sørg for riktig gjengeforsegling for å unngå luftlekkasje.

7. Applikasjonsscenarier

     • Automatiseringsmaskineri

     • Robotiske vakuum sugekoppsystemer

     • Luftkildefordeling for pneumatiske sylindre

     • Pneumatiske kretser på produksjonslinjer

     • Pakkemaskiner og testarmaturluftkretser
