Merke: SOLH by Richge Technology | SMC KQ2N Ekvivalent stamme Rett One-Touch Fitting
KQ2N er en rett pneumatisk beslag i stilkstil. Den ene enden er hanngjenger eller stamme, den andre enden aksepterer PU/PA luftslange. Det er en direkte erstatning for SMC KQ2N-serien med ett-trykks beslag. Mye brukt i pneumatiske kretser og vakuumrørledninger. Verktøyfri installasjon, trykk ganske enkelt på utløserkragen for å sette inn eller fjerne slangen raskt.
Fire strukturelle typer tilgjengelig:
Utvendig gjengestamme (M-gjenge: M5)

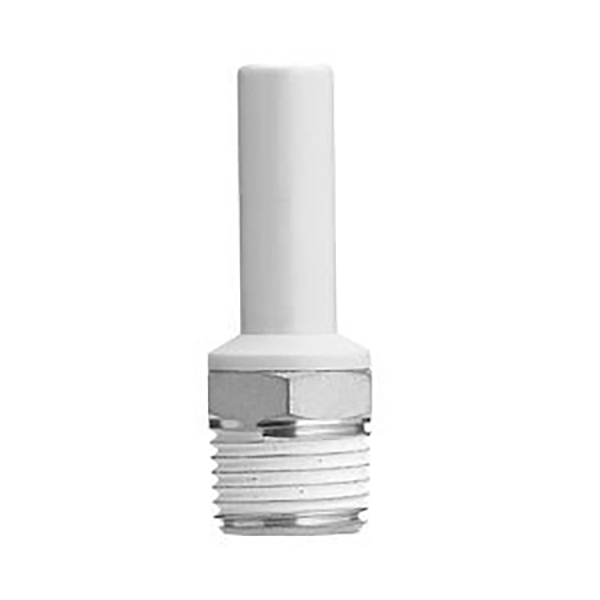

Utvendig gjengestamme (Imperial taper R-gjenge: 1/8,1/4,3/8)
• Skaft med lik diameter rett (-99 suffiks): begge ender med samme OD-stamme

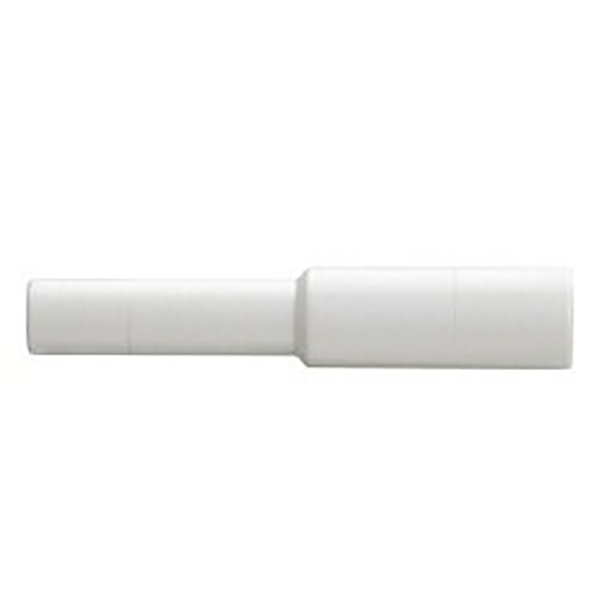

• Reduserende stamme rett montering: to stilker med forskjellige ytre diametre for størrelsesovergang
Eksempel: KQ2N04-M5
• KQ2N: Seriekode, stammetype rett fitting
• 04: Rørets ytre diameter Φ4mm på innstikkssiden
• M5 / 01S / 02S: Utvendig gjengespesifikasjon
• -99: Skaft med lik diameter rett montering
• 04-06: Reduserende spindelbeslag, ①Φ4 → ②Φ6
|
Kodesegment |
Beskrivelse |
|
KQ2N |
Seriekode: Spindeltype rett innstikksbeslag |
|
04.06.08.10.12.16 |
Rørets ytre diameter ΦD (mm) |
|
M5 |
Metrisk utvendig gjenge M5×0,8 |
|
01S/02S/03S |
Imperial R konisk gjenger: R1/8, R1/4, R3/8 |
|
-99 |
Stem med lik diameter rett montering, begge ender samme OD |
|
To sifre, f.eks. 04-06 |
Reduserende spindeltilpasning: ① innløp OD, ② utløp OD |
|
Punkt |
Parameter |
|
Gjeldende rør |
PU polyuretanrør, PA nylonrør |
|
Driftstrykk |
0 ~ 1,0 MPa, kompatibel med vakuum undertrykkskrets |
|
Driftstemperatur |
0℃ ~ +60℃ |
|
Kroppsmateriale |
Plast kroppen; Forniklet messing gjenget del, korrosjonsbestandig |
|
Forseglingsytelse |
Utmerket gjengeforsegling |
|
Tilkoblingsmetode |
Push-in; pressefrigjøringskrage for å løsne røret |

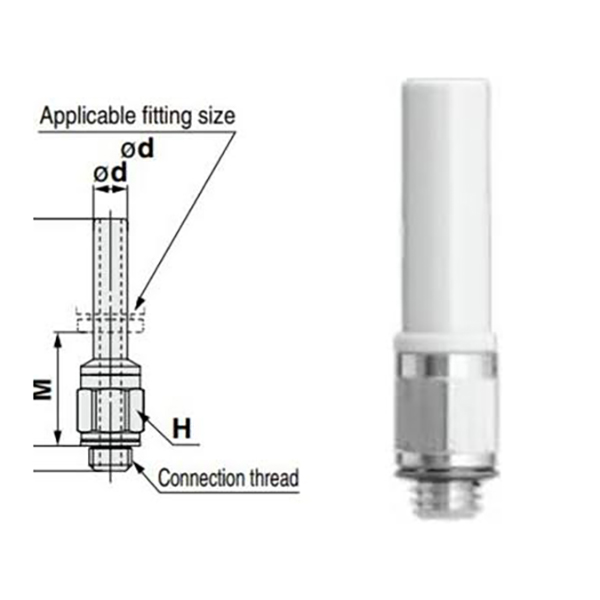

4.1 Metrisk M hanntrådversjon
|
Modelllll |
Tråd |
Rør ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R Taper hantrådversjon
|
Modelllll |
Tråd R |
Rør ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

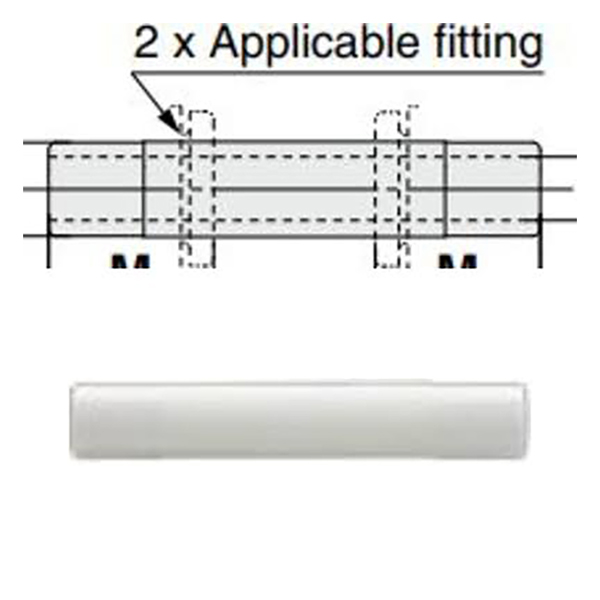

4,3 lik diameter stamme rett (-99-serien)
|
Modelllll |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

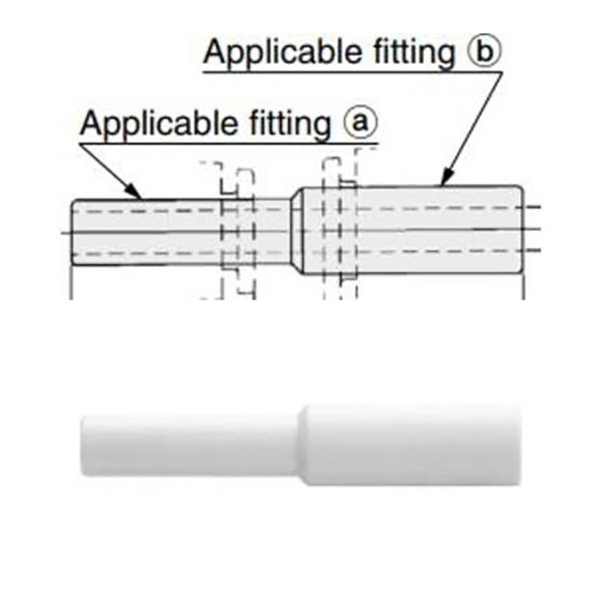

4.4 Redusering av stammen rett montering
|
Modelllll |
① Spindel OD |
② Spindel OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plasthus med forniklet messinggjenge for korrosjonsbestandighet og pålitelig gjengetetning
• Kompatibel med PU polyuretan luftrør og PA nylon rør
Nominell arbeidstrykk 0~1,0 MPa, egnet for vakuum-undertrykkskretser
• Driftstemperaturområde: 0℃ ~ +60℃
• Enkel montering: Hold rørenden glatt og sett inn direkte; trykk på frontutløserkragen for å trekke ut slangen for demontering
Automatiseringsmaskineri, robotarmer, vakuumadsorpsjonssystemer, pneumatisk inventar, luftkompressorrør. Direkte erstatning for importerte beslag i SMC KQ2N-serien.
