KQ2E Series Bulkhead Union Push-in Fitting

SOLH KQ2E-serien innskyvningsbeslag for skottunion | Panelmontert pneumatisk kontakt

Merke: SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. Produktoversikt

     KQ2E er skottforbindelsesfittingen i SOLH KQ2 one-touch fitting-serien, fullt utskiftbar med SMC KQ2E. Vanligvis kalt panelskottbeslag, det er standardkomponenten for pneumatisk linjegjennomtrengning gjennom utstyrspaneler og skillevegger. Den kobler sammen interne og eksterne luftkretser, støtter panelmontering av ventiler og sylindre, mye brukt i kontrollskap, automatiseringsskap og renromsskillevegger.

2. Regler for modellnavn

Eksempler på modellsammenbrudd:

  Standard dobbeltrørsskott: KQ2E06-00A
     KQ2: KQ2-serien 2. generasjons push-in fitting (hvit kropp)
     E: Bulkhead Union, panel gjennomgående struktur
     06: Rørets ytre diameter φ6mm, begge ender samme push-in størrelse
     00: Doble push-in-porter (rør-til-rør-skott)
     A: NBR-tetning, pakningstype for gjentatt montering og demontering

  Kompakt lite skott: KQ2E04-00J
     Suffiks J: Miniatyrisert kompakt versjon, mindre dimensjon for tynne paneler og miniatyrutstyr

  Innvendig gjenge til rørskott: KQ2E06-02A
     02: Rc14 innvendig konisk rørgjenge

  Full betydning: φ6 push-in port ↔ Rc1/4 innvendig gjenget skottkontakt

3. Tre strukturelle typer

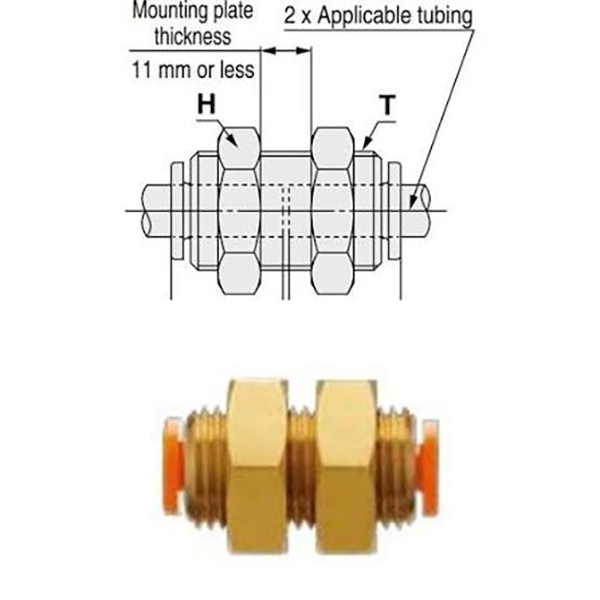

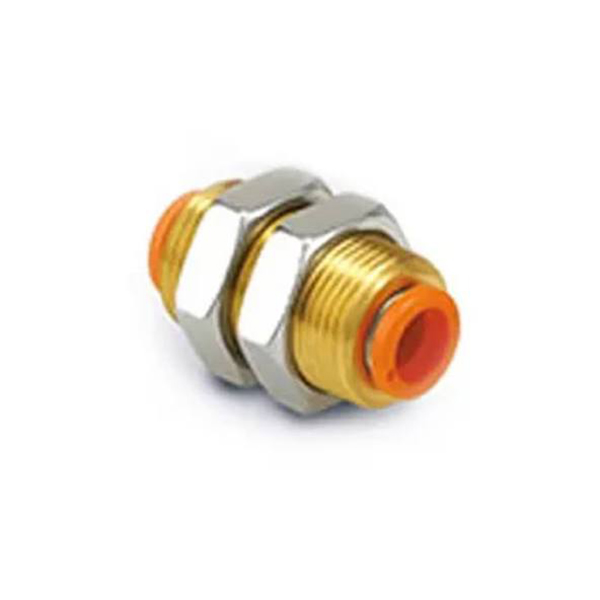

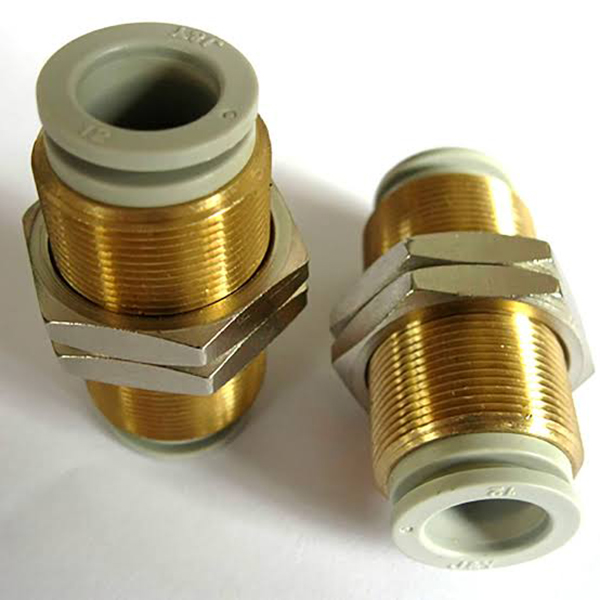

3.1 Standard skottforbindelse med to rør (KQ2EXX-00)

  Strukturegenskaper:

     • Begge ender med like diameter innstikksporter. Midtseksjon med forniklet messinggjenge + låsemutter, festet etter gjennomføring av panel

     • Rett strømningskanal uten diameterreduksjon eller retningsendring, minimalt trykkfall

     • Luftslanger på begge sider av panelet kan kobles direkte uten ekstra adaptere etter installasjon

3.2 kompakt mini skottforbindelse med to rør (KQ2EXX-00J)

  Strukturegenskaper:

     • Miniatyrisert design optimalisert for mikroutstyr og tynne paneler, kortere totallengde og mindre gjengediameter sammenlignet med standardversjon

     • Egnet for tynt panel og tett installasjonsplass, tette kablingsscenarier

     • Samme ytelsesparametere som standardmodellen, kun redusert fysisk størrelse

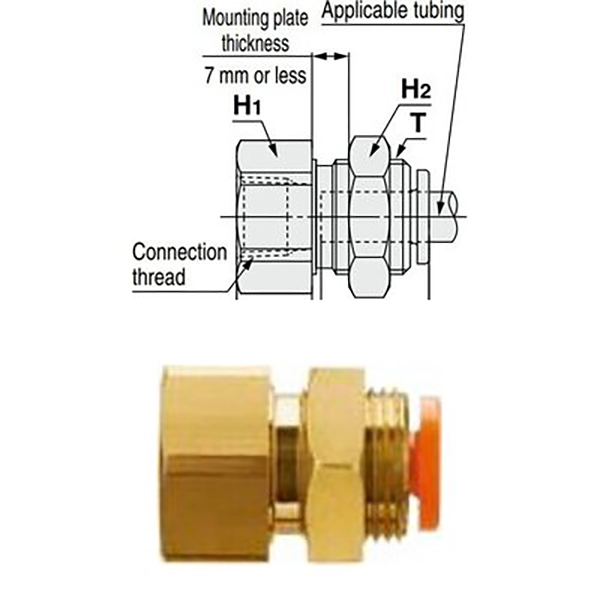

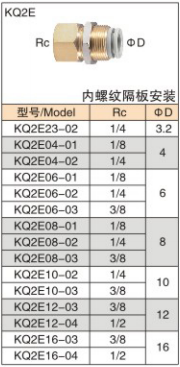

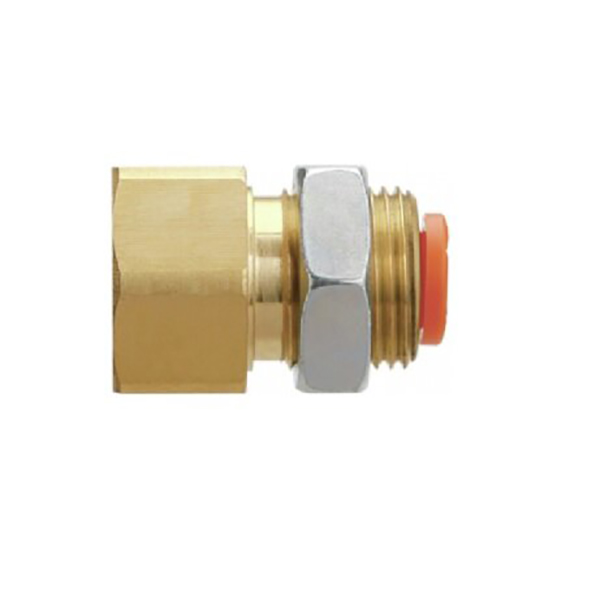

3.3 Innvendig gjenge til rør skottforbindelse (KQ2EXX-YY)

  Strukturegenskaper:

     • Den ene enden Rc innvendig gjenge (koble til magnetventil, sylinder, ventiløy inne i panelet), den andre enden innstikksport for ekstern slange

     • Leveres med gjengeseksjon og låsemutter for panelgjennomføring og feste. Realiser installasjon: innvendig gjenget ventil + utvendig luftrør

     • Gjengeport passer direkte sammen med standard gjengede ventiler; eneste innstikksport som er eksponert på utsiden av panelet for ryddig kabling og anti-feilfunksjon

4. Generelle tekniske spesifikasjoner (hele serien)

5. Retningslinjer for valg og installasjon

  Valgguide

     • Luftslange gjennom kontrollskap / utstyrspanel, slange på begge sider → KQ2EXX-00

     • Magnet / sylinder montert innvendig panel, rør utvendig → KQ2EXX-YY

     • Miniatyrutstyr / tynnpanel, begrenset trang plass → KQ2EXX-00J

  Installasjonsmerknader

  1. Anbefalt panelhullstørrelse:
     •Φ4Φ6 rør: Anbefalt hulldiameter Φ15mm
     •Φ8Φ10 rør: Anbefalt hulldiameter Φ20mm
     •Φ12Φ16 rør: Anbefalt hulldiameter Φ24mm

  2. Paneltykkelsesgrense: Standardversjon ≤7mm; kompakt J-versjon ≤5 mm

  3. Slangeforberedelse: Kutt slangen flatt og gradfritt. Sett inn helt til du hører et klikk for å forhindre lekkasje.

  4. Mutterfeste: Sikres ved å stramme medfølgende låsemutter etter å ha gått gjennom panelet; PTFE-tape er ikke nødvendig for type A (integrert pakningstetning).

  5. Vakuumpåføring: Velg type A med NBR-tetning for stabil vakuumretensjon.

6. Sammenligning med lignende modeller

7. Typiske bruksområder

     • Styreskapsskott: KQ2E06-00 fører intern slange ut av skapet for å koble til eksterne sylindre, rydde ledninger

     • Magnetventilpanelmontering: KQ2E06-01A for ventil innvendig panel, kun innstikksport eksponert eksternt, ryddig og anti-touch

     • Renroms skilleveggpenetrering: Forseglet luftledningspenetrasjon mellom renrom og utstyr uten å ødelegge rent miljø

     • Tett ledningsnett for kompakt utstyr: KQ2E04-00J for tynnpanel på små maskiner for å spare plass for flerkretsoppsett
