IS10 Series Reed Tube Mekanisk trykkbryter

Merke: SOLH by Richge Technology

Produktposisjonering

     SOLH IS10-serien er en berøringsfri reed-rør (tørr reed) mekanisk trykkbryter, grunnleggende trykkovervåkingskomponent for standard pneumatiske kretser. Med enkel kompakt struktur og ultrapålitelig langsyklusytelse, er den mye matchet med FRL-luftfilterregulatorsmøre tre-enheter for lufttrykkdeteksjon i sanntid og signalutgang for sperre.

Arbeidsprinsipp og intern kjernestruktur

  1. Driftsprinsipp

     -- Trykkluft presser stempelet mot fjærspenningen, den innebygde magneten på stempelet beveger seg nær reed-røret for å fullføre magnetisk trigger og kretsledning. Når lufttrykket faller under tilbakestillingsterskelen, skyver fjæren stempelet tilbake, magneten beveger seg bort fra reed-røret og kretsen kuttes.

  2. Strukturelle kjernedeler

     -- Stempel med integrert permanent magnet: Registrerer lufttrykkforskyvning

     -- Reed-rør (tørr reed-bryter): Berøringsfri magnetisk aktivering, null mekanisk kontaktslitasje

     -- Trykkjusteringsskrue: Still inn utløserterskel manuelt med skrutrekker

     -- Mekanisk gradert visningsvindu: Direkte avlesning av forhåndsinnstilt trykkverdi i MPa-enhet

Standard kjerne teknisk spesifikasjonstabell

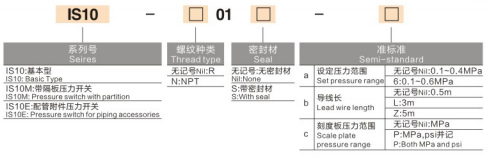

Full seriemodell og to monteringsstiler

To vanlige installasjonsstrukturer for ulike layoutkrav:

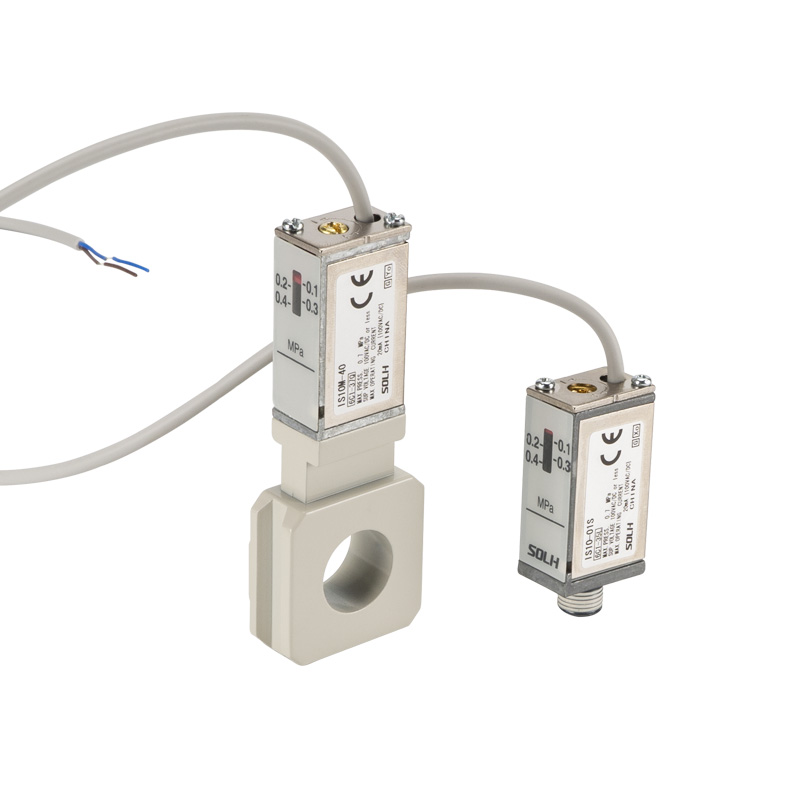

  1. Inline gjengemonteringstype (IS10-01S)

     -- Direkte skruinstallasjon via R1/8 gjengeport, kompatibel med enkeltsylinder, magnetventiluttak og mini individuelle luftserviceenheter.

  2. Monteringstype for manifoldbase (IS10M / IS10E)

     -- IS10M utstyrt med firkantet klembase på siden, kan klippes direkte på SMC standard AC modulære FRL-tre-enheter uten ekstra adapterbeslag, noe som sparer skap intern installasjonsplass.

Kjerneproduktets konkurransefordeler

  1. Null mekanisk kontaktslitasje

     -- Berøringsfri magnetisk reed-utløsning, ingen elektrisk gnist ved kontaktpunktet; levetid 5~10 ganger lengre enn tradisjonelle mekaniske mikrokontakttrykkbrytere som IS3000.

  2. Intuitiv offline trykkkalibrering

     -- Side innebygd MPa gradert skala vindu, juster innstillingsskruen med skrutrekker; trykkterskel kan stilles uten strømforsyning på stedet.

  3. Universal AC & DC belastningskompatibilitet

     -- Støtter all AC/DC spenning under 100V, kan direkte drive miniatyrmagnetventiler eller koble til digitale inngangsterminaler til PLS uten mellomrelé.

  4. Miniatyr lett kompakt design

     -- 16 % lettere og 11 % mindre volum enn den gamle generasjons IS1000-serien, passer perfekt til svært integrert, smalt automatisert utstyrsoppsett.

Matching av typiske industrielle applikasjonsscenarier

  1. Hovedluftkilde lavtrykksovervåking og alarm

     -- Installert ved utløpet av FRL tre-enheter; sender forriglingsalarmsignal når forsyningstrykket faller under 0,4 MPa for å beskytte pneumatiske vibratorer og bankehammere mot utilstrekkelig trykkskade.

  2. Bekreftelse av sylinder fullt slagposisjon

     -- Når sylinderen strekker seg helt ut, stiger kammertrykket til forhåndsinnstilt verdi for å sende ut triggersignal for sekvensiell forrigling av neste produksjonsstasjonshandling.

  3. Vibratorkrets sikkerhetsbeskyttelse

     -- Sanntidsmonitor arbeidslufttrykk; kutt strømtilførselen til hurtigeksosventilen når trykket er lavere enn terskelen, unngå vibratorutbrenning forårsaket av svak vibrasjonskraft.

Sammendrag av én setning

     SOLH IS10-serien berøringsfri reed-rør-trykkbryter tilbyr inline-gjengemontering og FRL-manifold-clip-on-varianter, med 0,1~0,6MPa justerbart område, 5 millioner lang sykluslevetid og offline trykkkalibrering, ideell lavkost kompakt lufttrykkovervåkingssensor for sylinder-, vibrator- og generell automatiseringspneumatiske kretser.
