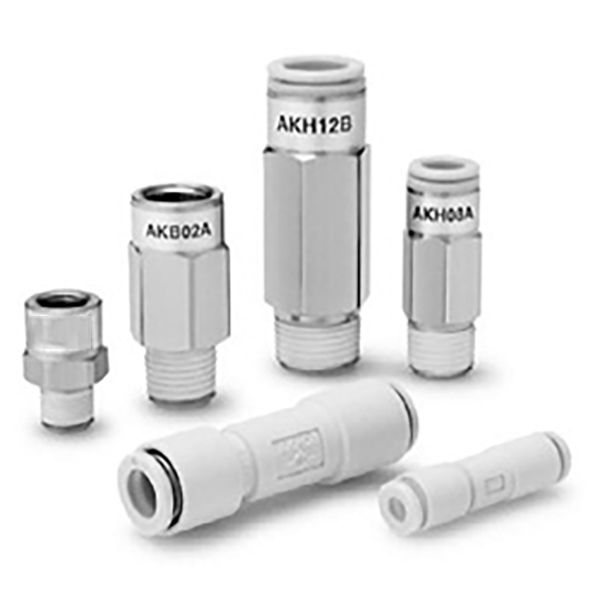

AKH / AKB Series Quick-Connect tilbakeslagsventil

SOLH AKH / AKB Series Quick-Connect tilbakeslagsventil (hylsetype)

Merke: SOLH by Richge Technology | Integrert enveisventil + push-in fitting

1. Produktoversikt

  AKH / AKB-serien er en integrert komponentkombinasjontilbakeslagsventil + hurtiginnstikksmontering, designet for tilbakestrømningsforebygging, trykkholding og vakuumavskjæring i pneumatiske kretser. Kompakt størrelse, rask installasjon og ultralavt sprekktrykk.

  Kjerneforskjell mellom AKH og AKB

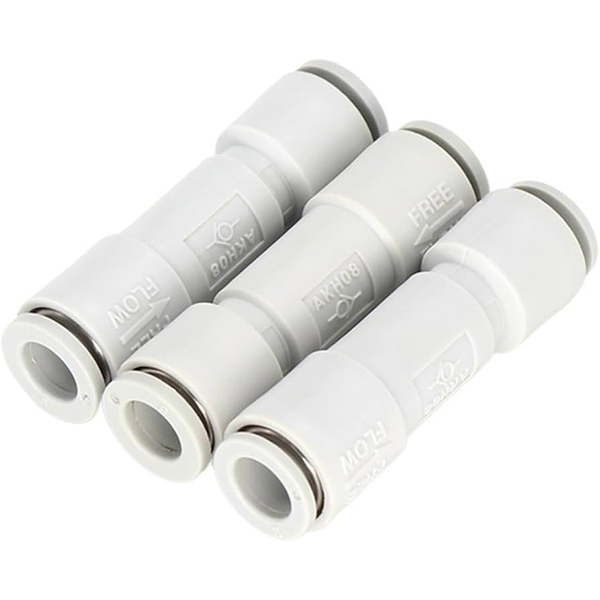

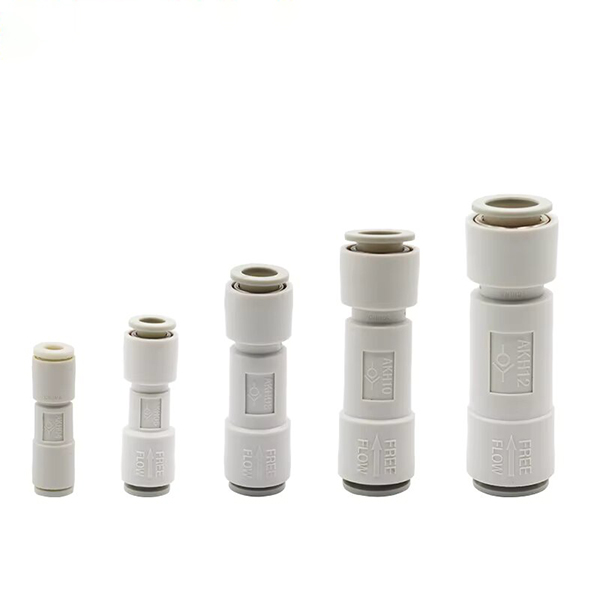

   AKH: Dobbel push-in port rett hylse type, begge sider for luftslange (Φ4 ~ Φ12).

   AKB: En utvendig gjenge + en innvendig gjengehylsetype, for anti-tilbakestrømning mellom gjengede porter

• AKB-A: Strømningsretning → Utvendig gjenge → Utvendig gjenge

• AKB-B: Strømningsretning → Innvendig gjenge → Utvendig gjenge

2. Kjernefunksjoner

  1. Ultralavt sprekktrykk:0,005 MPa (5 kPa), egnet for vakuumsystemer (-100 kPa ~ 1 MPa)

  2. Høy strømningshastighet: Stort effektivt tverrsnittsareal med lav strømningsmotstand

  3. Push-in hurtigmontering: Kompatibel med PU / PA nylon / mykt nylonrør; hørbart "klikk" når slangen låses på plass

     • Materiale: Ventilhus PBT / sinklegering; montering av nikkelbelagt messing; gripekjever SUS304 rustfritt stål

     • Maks arbeidstrykk: 1,5 MPa

     • Driftstemperatur: -5℃ ~ +60℃ (ingen isdannelse)

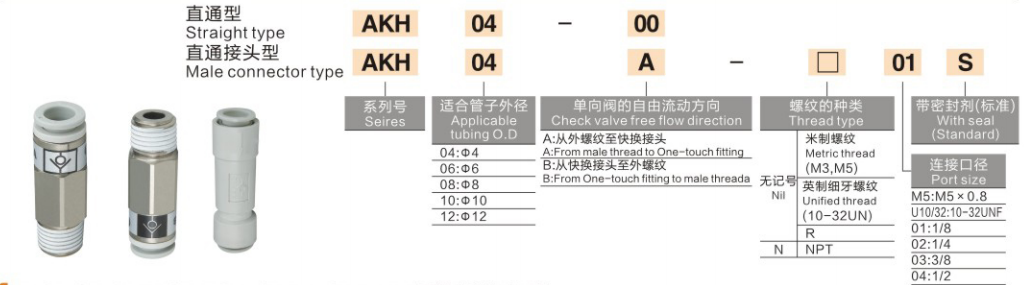

3. Modellkodedefinisjon og eksempler

 1. AKH (dobbel push-in-type)

      • AKH06-00: AKH-serien, Φ6-rør, doble push-in-porter (-00 = ingen gjenger)

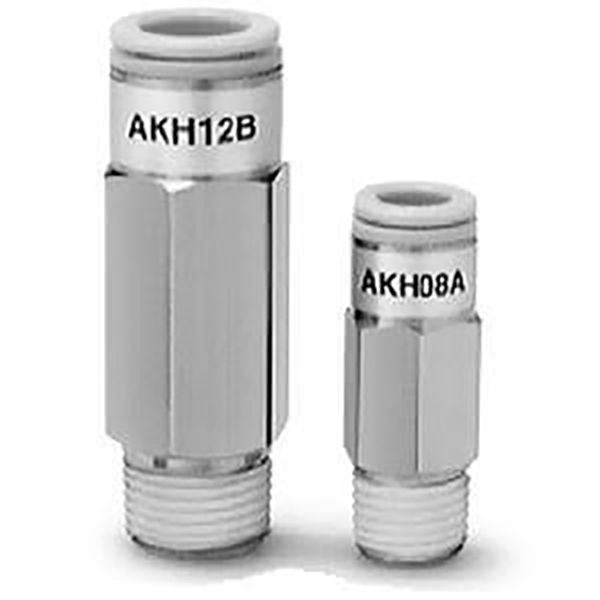

      • AKH08A-02S: AKH-serien, Φ8-rør, R1/4 utvendig gjenge, forhåndspåført gjengetetningsmiddel S

  2. AKB (gjenget hylsetype)

     • AKB02A-02S: AKB-serien, R1/4 gjenger, Type A strømningsretning (hann → hunn), pre-coating fugemasse S

4. Standard spesifikasjoner

 1. AKH – Dual Push-in tilbakeslagsventil

  2. AKB – Gjenget tilbakeslagsventil

5. Typiske bruksområder

     • Sylindertrykkholding: Forhindre at lasten synker eller driver

     •. Vakuumkrets: Unngå vakuumlekkasje (ideelt for lavt sprekktrykk)

     •. Dobbel pumpeforrigling: Beskytt lavtrykkspumpen mot høytrykks reversering

     • Forgreningskrets anti-tilbakestrømning: Uavhengig trykkretensjon for flere aktuatorer

6. Sammenligning med andre tilbakeslagsventiler

     • AKH / AKB: Integrert hurtig push-in / hylsedesign, kompakt og rask montering, direkte slangetilkobling

     • AK2000 / AK4000: Gjengerørtype, høyere strømningskapasitet, uten innstikksporter

     • AKP: Med resttrykkavlastning, dedikert for sikkerhetspneumatiske kretser
