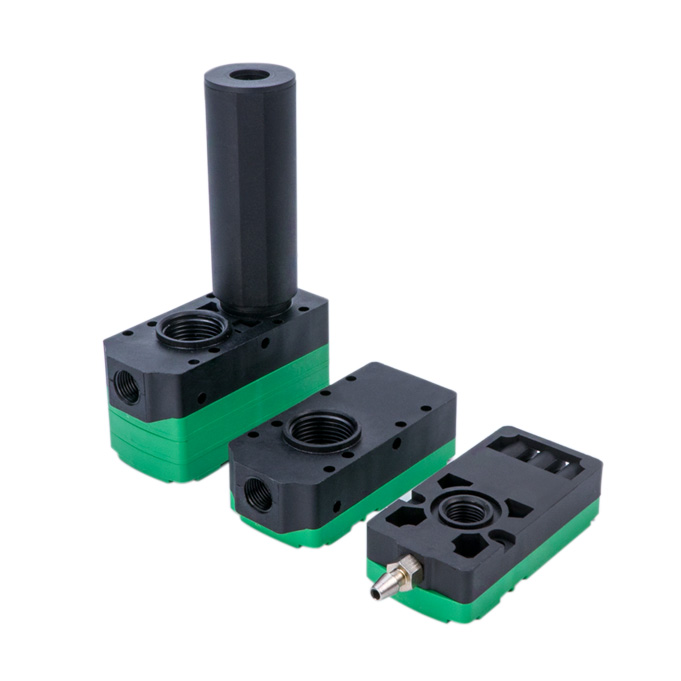

PBM/PBX-serien flertrinns vakuumgenerator

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style stablebar vakuumgenerator

Merke: SOLH by Richge Technology | Ultratynn stablebar 2-trinns Venturi vakuumgenerator

1. Produktoversikt

   PBM / PBX er Piab-stil mini to-trinns diffuserende flertrinns vakuumgeneratorer, også kjent som multi-energi vakuumgeneratorer. De tar i bruk modulær stablebar design med ultratynn lettvektskropp. PBM er standard innebygd lyddemperversjon, mens PBX er sammensatt ekstern lyddempertype. Tre funksjonelle versjoner tilgjengelig: Type A ventilløs, Type B med tilførselsventil, Type C full multi-energi integrert modell.

  Kjerneposisjonering: Kompakt fotavtrykk, lavt luftforbruk og stor sugestrøm. Støtter flerlags manifoldstabling med uavhengig kontroll for flere sugekopper. Ideell for robot EOAT, palletering og porøse arbeidsstykker med skumsugekopper.

      • PBM Standard Mini: Innebygd lyddemper, slank kropp, lavt støynivå, egnet for enkeltenhet eller stablet montering

      • PBX X-mini sammensatt type: Avtakbar ekstern lyddemperpatron, høyere maksimalt vakuum, større strømning og bedre varmeavledning, designet for høysyklus kontinuerlig drift

  Størrelsesgrader: 5 / 10 / 20 / 30. Tallet representerer ekvivalent vakuumpumpeeffekt (0,05~0,3kW). Funksjonelle versjoner: A grunnleggende ventilløs, B integrert tilførselsventil, C full multi-energi modell (tilførselsventil + bryteventil + vakuumtrykkdeteksjon + justerbar vakuumbrytergass).

2. Modellkoderegel

  Eksempel: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Standard minitype med innebygget lyddemper

￮ PBX: Sammensatt X-mini type med ekstern lyddemperpatron

     • 10: Størrelseskode (5 /10 /20 /30)

￮ 5: Mikro liten flyt, bittesmå komponenter

￮ 10: Liten-middels flyt, 3C små deler

￮ 20: Medium flow bestselger, kartong, film & skum sugekopp

￮ 30: Stor flyt, porøs plate med stort areal og palletering

     • A/B/C: Funksjonell versjon

￮ A: Ventilløs grunnenhet, kun generatorhus, kontrollert av ekstern magnetventil

￮ B: Enkelventilversjon, innebygget tilførselsmagnetventil, valgfri enveis trykkholdeventil, naturlig vakuumutløsning

￮ C: Full multi-energi versjon, tilførselsventil + vakuumbryteventil + digital vakuumtrykkbryter + justerbar blåsegass

     • K1: Ventilkombinasjonskode, K1 = Normalt lukket tilførselsventil + Normalt lukket bryteventil

     • 5/6: Spolespenning: 5=DC24V, 6=DC12V

     • L/M: Ledningsspesifikasjon

     • FN: Trykkbryterutgang (NPN/PNP, enhet valgfri kPa/inHg)

  Bestillingseksempel: PBM20-C. Definisjon: PBM standard innebygd lyddemper, størrelse 20, Type C full multi-energi modell, integrert tilførsels- og bryteventil, justerbar vakuumbrudd og vakuumdeteksjonsalarm.

3. PBM VS PBX kjerneforskjell

4. Versjon A/B/C Funksjonssammenligning

5. Sammendrag av tekniske spesifikasjoner

  Ytelse @0,5 MPa forsyningstrykk

6. Valgveiledning

  Velg PBM eller PBX

     • ✅ PBM: Begrenset installasjonsplass, robot EOAT, regelmessig intermitterende syklus, ingen utstående lyddemper nødvendig

     • ✅ PBX: Skumsugekopp, porøs kartong, lang kontinuerlig drift, høyere flyt og vakuum kreves

  Velg versjon A/B/C

     • ✅ Versjon C Multi-Energy: Robotapplikasjon, rask utblåsning + alarm for registrering av manglende deler, reduser eksterne ventiler og rør (foretrukket)

     • ✅ Versjon B: Begrenset budsjett, ingen avblåsningsvakuumfrigjøring, arbeidsstykke frigjort av egenvekt

     • ✅ Versjon A: Fast armatur med eksisterende ekstern magnetventil, laveste anskaffelseskostnad

  Stablebar fordelerfunksjon (hovedfordel med PBM/PBX)

     PBM5 kan stable opptil 16 lag; PBM10 støtter opptil 12 lag. PBX deler den samme stablefunksjonen. Hvert lag eier en uavhengig vakuumkrets uten gjensidig forstyrrelse, og deler én hovedlufttilførsel. Beste valget for multistasjonsoverføring og multidysemoduler.

     Tetningsmateriale: NBR for generelle forhold; FKM for næringsmiddelkvalitet eller syre/alkalisk korrosive miljøer.

7. Pneumatisk krets for Type C Multi-Energy Modell

     Luftkilde → AFC luftfilter (oljetåke forbudt) → AR trykkregulator → PBM/PBX-C lufttilførselsport; Vakuumport → ZFC vakuumfilter → sugekopp. To DC24V-signalledninger kobles til PLS: en for vakuumadsorpsjonskontroll, den andre for justerbar avblåsningsvakuumbrudd. Vakuum-tilbakemeldingssignal brukes for deteksjon av manglende / mistet arbeidsstykke.

8. Bruksmerknader

     • Lufttilførselen må være tørr og filtrert, oljetåkesmøreapparat forbudt. Oljeforurensning vil tette to-trinns dyser.

     • ZFC vakuumfilter må installeres i vakuumrørledning. Støv blokkerer lett dyser og reduserer sugekraften.

     • PBX ekstern lyddemperpatron må være fullstendig installert; fjerning forårsaker ekstremt høy støy.

     • Juster type C vakuum bryte gassen sakte. Overdreven åpning vil blåse bort tynn film og papirarbeidsstykker.

     • For fler-enhets stablet manifoldmontering, forstørre hovedlufttilførselsrøret for å stabilisere trykket for alle enheter.

     • Bred temperaturtoleranse; sikre ingen ising på luftkilden under lave temperaturforhold.
