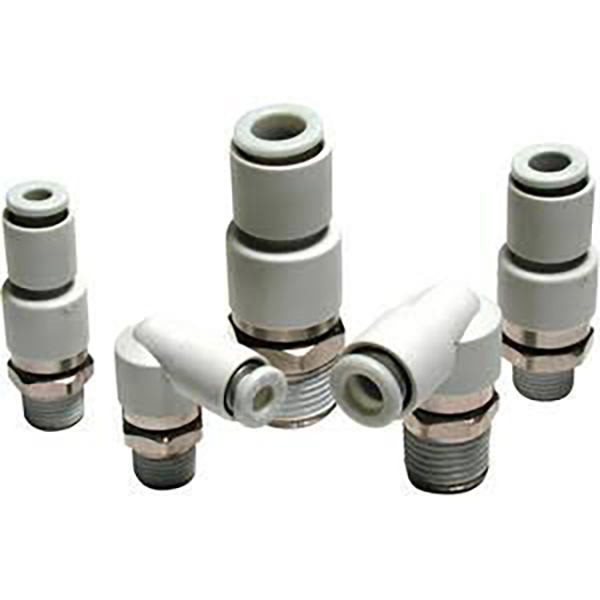

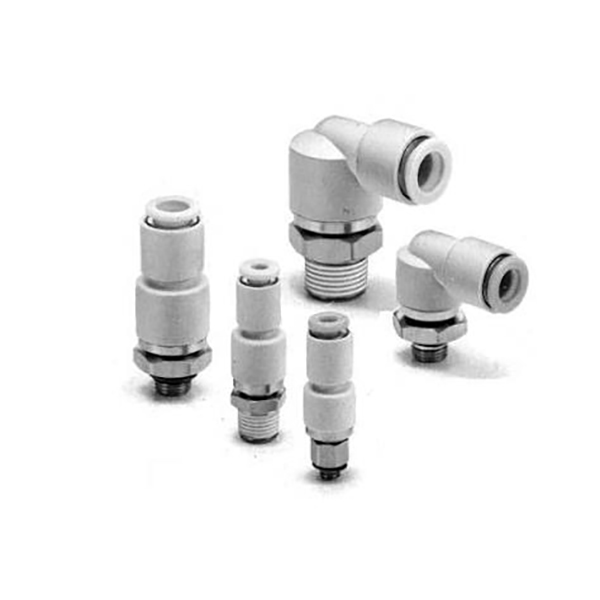

KS / KX-serien svingbare roterende innskyvningsbeslag

SOLH KS / KX Series Swivel Rotary Push-in Fittings

Merke: SOLH by Richge Technology | 360° roterende pneumatisk roterende union

1. Produktoversikt

  KS / KX-serien er roterende svingbare push-in beslag designet for 360° kontinuerlig rotasjon og oscillerende applikasjoner som robotmanipulatorer, roterende bord og oscillerende sylinderender. De forhindrer at luftslanger floker seg sammen, vrir seg eller trekkes fra hverandre under bevegelse.

     • KS = Standard sviveltype (enkelt kulelager)

     • KX = Høyhastighets sviveltype (doble kulelager)

2. Kjerneforskjell: KS vs KX

     • KS Standard Type: Enkelt kulelager, lavt dreiemoment. Maks hastighet: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Egnet for oscillasjon med middels lav hastighet og intermitterende rotasjon.

     • KX High-Speed ​​Type: Doble kulelager, ultralavt dreiemoment, jevnere rotasjon. Maks hastighet: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Egnet for kontinuerlig høyhastighetsrotasjon og hyppige svingninger.

3. Kjernefunksjoner

     • ✅ 360° fri rotasjon: Innebygd lagerenhet eliminerer rørknuting og vridning ved roterende ender.

     • ✅ Lavt rotasjonsmoment: Bare 0,006～0,022 N·m ved 0,5 MPa, minimal ekstra belastning på bevegelsesakser.

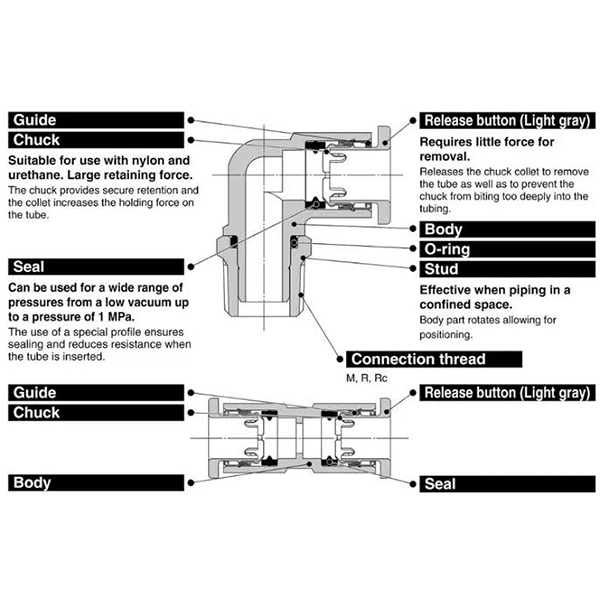

     • ✅ Anti-rotasjon intern struktur: Forhindrer at slangen spinner sammen med koblingen og forlenger slangens levetid.

     • ✅ Kobberfri konstruksjon: Elektroløs fornikling, brukbar i kobberbegrensede miljøer (halvleder, matvareforedling, medisinsk).

     • ✅ Push-to-Connect: Kompatibel med φ4/φ6/φ8/φ10/φ12 PU, nylon og myke nylonrør. Autolås ved innsetting, trykk på krage for hurtigutløsning.

     • ✅ Vakuum kompatibel: −100 kPa ~ 1,0 MPa (ikke anbefalt for kritisk vakuumholding på grunn av mindre iboende lekkasje).

     • ✅ Gjengeforbelagt tetningsmasse (S-suffiks): Standard alternativ; ingen PTFE-tape nødvendig under installasjonen.

4. Modellnavn og eksempler

  KS Standard Series

     • KSH06-02S: Rett (H), φ6 rør, R1/4 gjenger, forhåndspåført tetningsmasse (S)

     • KSL08-01S: Albue (L), φ8 rør, R1/8 gjenger, forhåndspåført tetningsmasse (S)

  KX High-Speed-serien

     • KXH04-M5: Rett (H), φ4 rør, M5×0,8 metrisk gjenge

     • KXL10-03S: Albue (L), φ10 rør, R3/8 gjenger, forhåndspåført tetningsmasse (S)

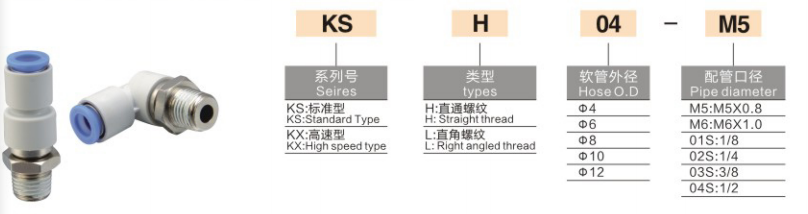

  Navneregel

5. Tekniske spesifikasjoner

Vanlige parametere

Rotasjonsmoment @ 0,5 MPa (N·m)

Maksimal rotasjonshastighet (rpm)

6. Applikasjonsscenarier

     1. Robothåndledd/ledd: Forhindre at slanger floker seg sammen på roterende robotendeeffektorer.

     2. Roterende indeksbord: Kontinuerlig 360° lufttilførsel for høyhastighets dreieskiver.

     3. Oscillerende sylinderender: Vippe- og vippemekanismer for å frigjøre vridningsbelastning på luftledninger.

     4. Generell automatisering: Pneumatiske enheter med hyppige svingninger og intermitterende rotasjon.

7. KS / KX vs vanlige KQ Push-in beslag

8. Valgveiledning

     • Lavhastighetssvingning (≤500 rpm) →KS, bedre kostnadsytelse

     • Kontinuerlig høyhastighetsrotasjon (>500 rpm) →KX, dobbeltlager for lengre levetid

     • Kobberfrie og vakuumfølsomme miljøer → Foretrekker KS / KX
