KQ2Z Series Branch Universal hannalbue

SOLH KQ2Z multi-port manifold push-in fittings, SMC KQ2Z tilsvarende pneumatisk splitter. Fire undertyper: 1-i-2, stablebar KQ2ZF, 1-i-4 KQ2ZD og 1-i-6 KQ2ZT. PBT-hus med forniklet messinggjenge, kompatibel med PU/PA-rør for vakuum- og overtrykkskretser. Richge Technology tilbyr stabilt lager og pålitelig produksjon for automatisering av luftdistribusjon.

KQ2Z Series Multi-Port Manifold Push-in Fittings | SMC KQ2Z Ekvivalente pneumatiske splittere

Merke: SOLH by Richge Technology | KQ2Z Multi-uttak pneumatisk manifold One-Touch Fittings







1. Produktoversikt

   KQ2Z-serien tilhører SOLH KQ2 pneumatiske ett-trykks armaturfamilie. Det er en flergrenet manifoldkobling med hanngjenger, med enkelt luftinntak og flere samtidige røruttak. Push-to-connect design for verktøyfri slangeinnsetting og fjerning, brukt for sentralisert luftdistribusjon i pneumatiske systemer. Fire undermodeller tilgjengelig:

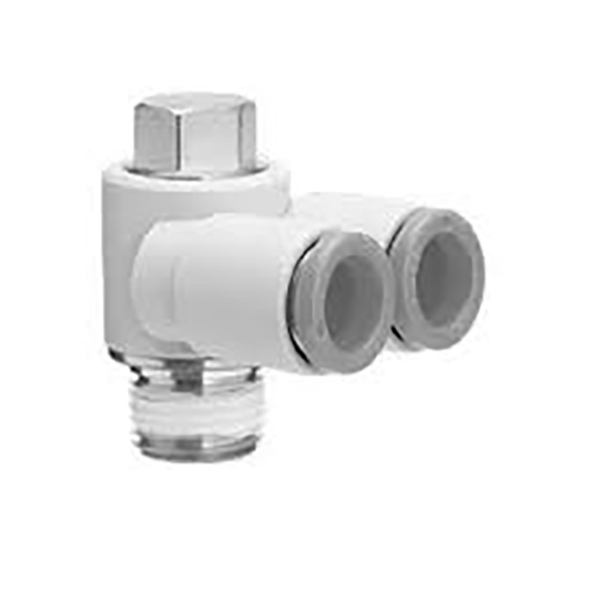

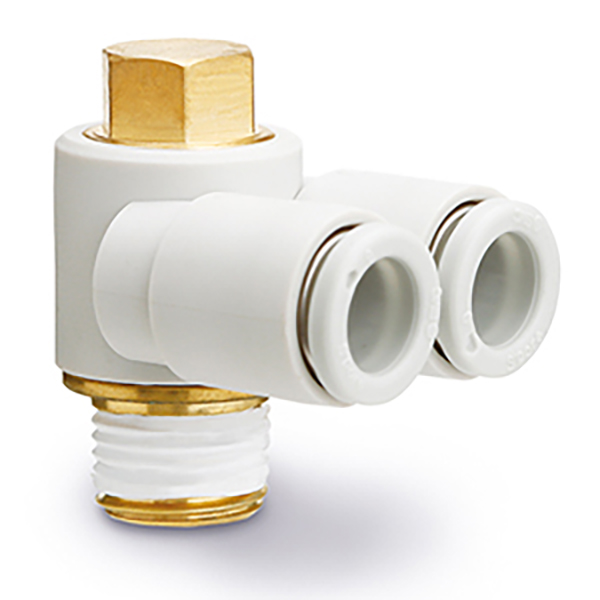

     KQ2Z: 1-i 2-ut dobbel port, ekstern sekskantmontering

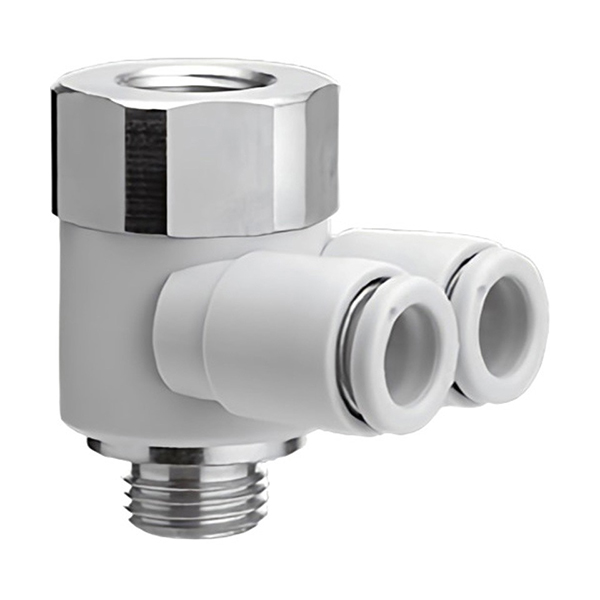

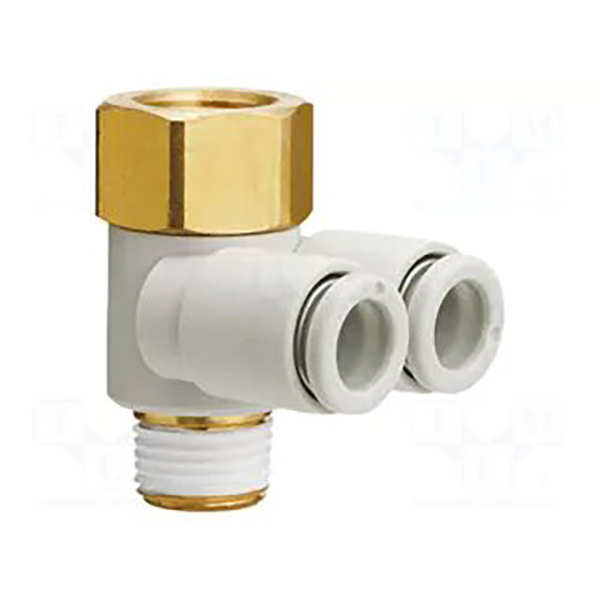

     KQ2ZF: 1-in 2-out stablebar manifold, øvre Rc innvendig gjenge for kaskadeføring av ekstra manifolder

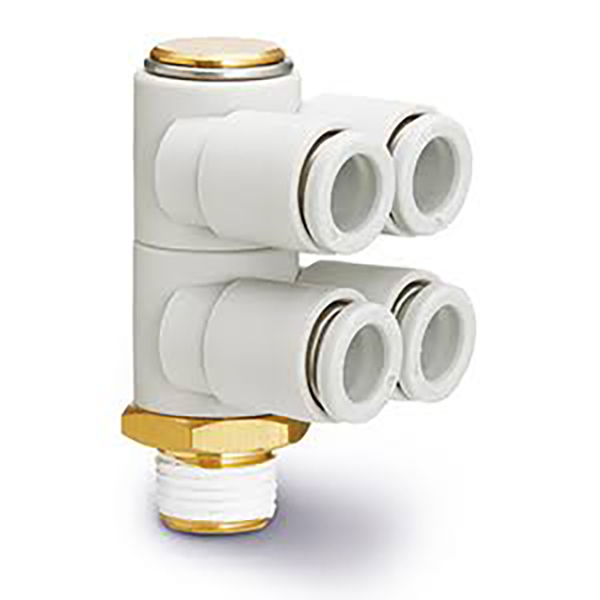

     KQ2ZD: 1-i 4-ut fireveis grenmanifold

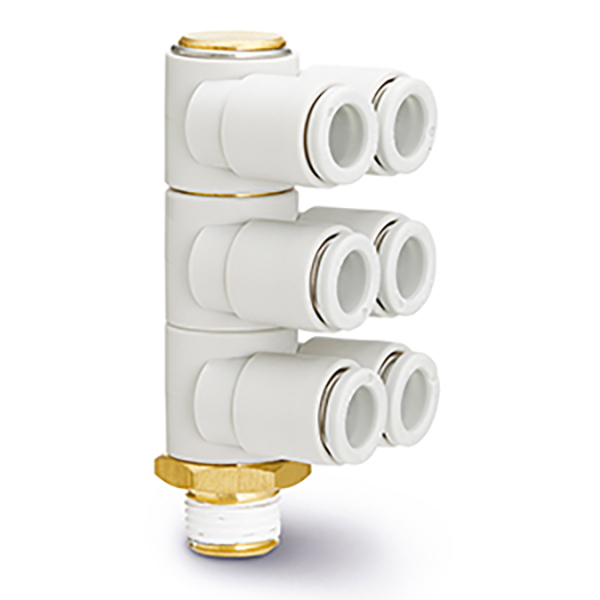

     KQ2ZT: 1-in 6-out seksveis grenmanifold

  Kjernefordeler: Kompakt manifolddesign for å spare installasjonsplass. PBT-hus med forniklet messinggjenger. Kompatibel med PU / PA pneumatisk slange, fungerer for både positivt trykk og vakuumkretser. Direkte drop-in erstatning for originale SMC KQ2Z beslag.


2. Modellkodeforklaring

 Format: KQ2Z □□ - □□S

     KQ2Z: Seriekode for flerports grenmanifoldarmatur
     □□: Rørets ytre diameter ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  Suffiks:

     01S02S/03S/04S: Imperial R utvendig konisk gjenge (1/8",1/4",3/8",1/2")
     M5: Metrisk utvendig gjenge M5×0,8

     KQ2ZF: Stablebar versjon, nedre R utvendig gjenger + øvre Rc innvendig gjenger. Flere KQ2ZF kan kobles ende-til-ende for å utvide uttaksmengden.


3. Full modellliste

3.1 KQ2Z (1-i 2-ut, ekstern sekskantmontering)

Modelllll

Manntråd R

Rør ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5×0,8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3.2 KQ2ZF (1-in 2-out stablebar type, R + Rc tråd)

Modelllll

R/Rc tråd

Rør ΦD

KQ2ZF04-M5

M5×0,8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

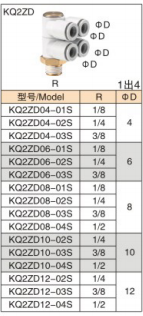

3,3 KQ2ZD (1-i 4-ut)

Modelllll

Manntråd R

Rør ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

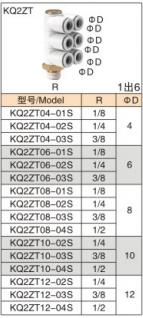

3,4 KQ2ZT (1-i 6-ut)

Modelllll

Manntråd R

Rør ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Materiale og tekniske spesifikasjoner

Punkt

Parameter

Kroppsmateriale

PBT ingeniørplast, høy styrke og slagfasthet

Trådkomponent

Nikkelbelagt messing, rust- og korrosjonsbestandig

Tetningsring

NBR nitrilgummi

Kompatibel slange

PU-rør, PA nylon pneumatisk rør

Arbeidstrykk

0~1,0 MPa, aktuelt for vakuum undertrykk

Driftstemperatur

-20℃ ~ +60℃

Tilkoblingsmetode

Push-in beslag; trykk utløserring for å sette inn / fjerne slangen


5. Applikasjonsscenarier

     • Automatiseringsmaskineri, robotsugekopper: enkel luftkilde flerveis distribusjon, erstatt tradisjonelle manifoldblokker og spar installasjonsfotavtrykk

     • Synkronisert lufttilførsel for flere sylindre, sentralisert rørføring rundt kompakte ventiløyer

     • KQ2ZF kan stables i serie for å utvide uttaksmengden på forespørsel, fleksibel manifoldmontering

     • Importerstatning, drop-in erstatning for SMC KQ2Z-seriens manifoldbeslag


6. Installasjonsmerknader

     •  Kutt rørenden vertikalt flatt, før røret helt inn i tilpasningsbunnen for pålitelig forsegling.

     •  Pakk en liten mengde PTFE-tape på hanngjenger, bruk moderat tiltrekkingsmoment for å unngå sprekker i plastkroppen.

     •  Fjerning av rør: trykk på den hvite utløserringen og trekk røret utover samtidig.

     •  For kaskadet KQ2ZF-applikasjon, garanterer gjengeforsegling. Ikke overskrid merketrykket etter flertrinns stabling.
