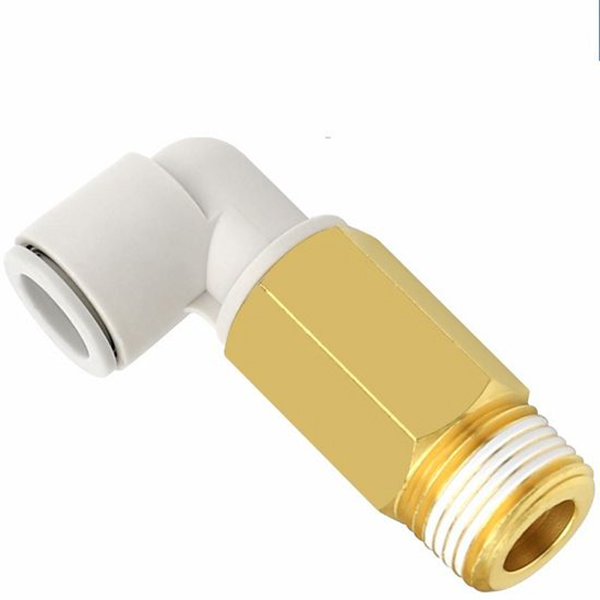

Merke: SOLH by Richge Technology | KQ2W Forlenget L-Type One-Touch Albue
 |
 |
 |
KQ2W-serien er L-type utvidet stamme-innskyvningsalbue innenfor SOLH KQ2 pneumatisk fittingfamilie. 90° rettvinklet konstruksjon. Den ene utvendige gjengen (imperial R konisk gjenge / metrisk M fingjenge), den andre enden for PU/PA pneumatisk slangeinnføring. Serien inkluderer også ikke-reduserende utvidet versjon KQ2Wxx-99, begge ender for rørtilkobling for rørledningsforlengelse og unngåelse av hindringer.
Kjernefordel: Utvidet stammedesign løser plassbegrensninger for installasjon og mekanisk interferens. One-touch-struktur, innsetting og fjerning av rør uten verktøy. Plasthus + gjenget seksjon av messing, anti-aldring, kompatibel med pneumatiske og vakuumkretser. Direkte importerstatning for SMC KQ2W-serien for utenlandske prosjekter.
Format: KQ2W □□ - □□S
KQ2W: Seriekode for L-type forlenget albue
□□: Rørets ytre diameter ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Suffiks:01S02S/03S/04S: Imperial R utvendig gjenge (1/8",1/4",3/8",1/2")

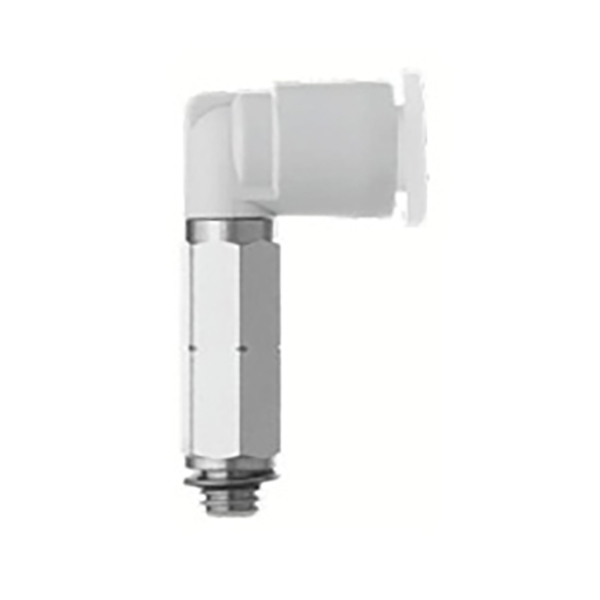

M3GM5: Metrisk utvendig gjenge M3×0,5 / M5×0,8
-99: Ikke-reduserende utvidet versjon, begge ender med samme diameter rørforbindelse, ingen gjenger
|
Punkt |
Parameter |
|
Kroppsmateriale |
PBT ingeniørplast, høy slagfasthet |
|
Trådseksjon |
Messing med nikkelbelegg for rustbeskyttelse |
|
Forseglingsmateriale |
NBR nitrilgummi |
|
Kompatibel slange |
PU-rør, PA nylon pneumatisk rør |
|
Arbeidstrykk |
0~1,0 MPa, aktuelt for vakuum |
|
Driftstemperatur |
-20℃ ~ +60℃ |
|
Tilkoblingsmetode |
Push-in; trykkutløserring for å sette inn eller løsne røret |

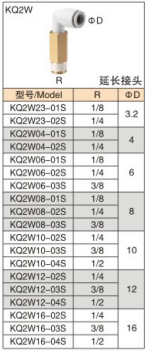

4.1 Imperial R-trådversjon (hanntråd av messing)
|
Modellll |
Manntråd R |
Rør ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Metrisk M-trådversjon
|
Modellll |
Mannlig tråd |
Rør ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

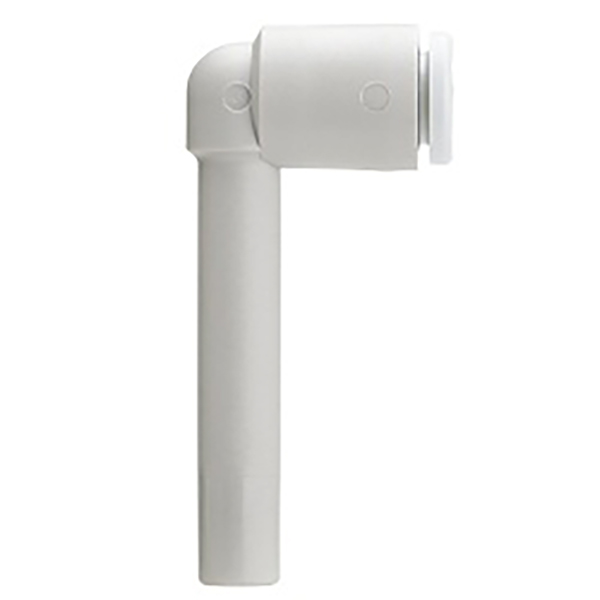

4.3 Ikke-reduserende utvidet versjon (rør til rør, ingen tråd)
|
Modellll |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Unngå mekanisk interferens for sylindere, vakuumgeneratorer og magnetventiler; utvide og omdirigere rørledningens retning
• 90° utvidet rørføring for robot-vakuum sugekoppkretser i kompakte automasjonslinjer
• Direkte erstatning for original SMC KQ2W, importerstatning for kostnadsreduksjon
• Kutt rørene vertikalt og flatt, sett helt inn til bunnen for å garantere forsegling.
• PTFE-tape kan vikles på tråder; ikke stram gjengene for hardt for å forhindre sprekkdannelser i monteringskroppen.
• Fjerning av rør: trykk på den hvite utløserringen og trekk røret utover samtidig.
