KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings

SOLH KQ2U / KQ2UD serie Y-type multi-port push-in fittings | Pneumatisk manifoldkobling

Merke: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y Multi-uttak One-Touch Fitting

1. Produktoversikt

     KQ2U er Y-type 1-in 2-out push-in splitter; KQ2UD er Y-type 1-in 4-out push-in manifold. Begge tilhører SOLH KQ2 pneumatiske ett-trykks fitting-serien. Konstruert med PBT kropp og forniklet messing utvendig gjenger. Direkte plug-and-play for PU-luftslange, PTFE-tape er ikke nødvendig. Designet for 1-til-2 / 1-til-4 luftkretsdeling, fullt utskiftbar med SMC KQ2U / KQ2UD. Mye brukt i automatiseringsutstyr, vakuumsugekopper og pneumatisk aktuatorluftfordeling.

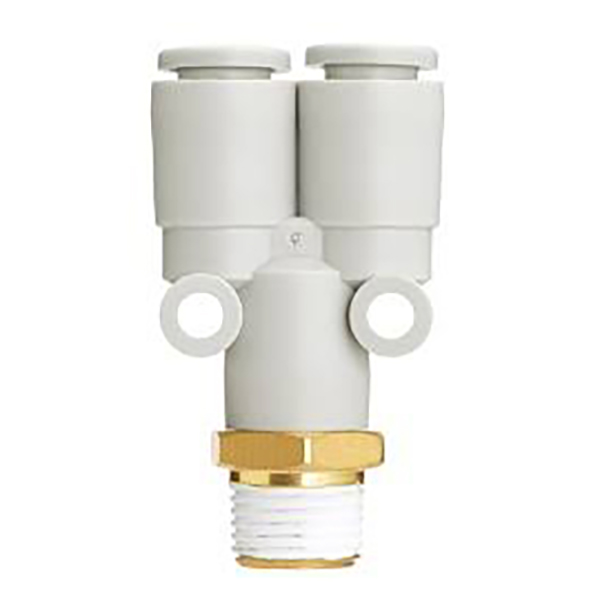

     KQ2U: 1 innløp, 2 uttak (Y-form 1 til 2 delt)

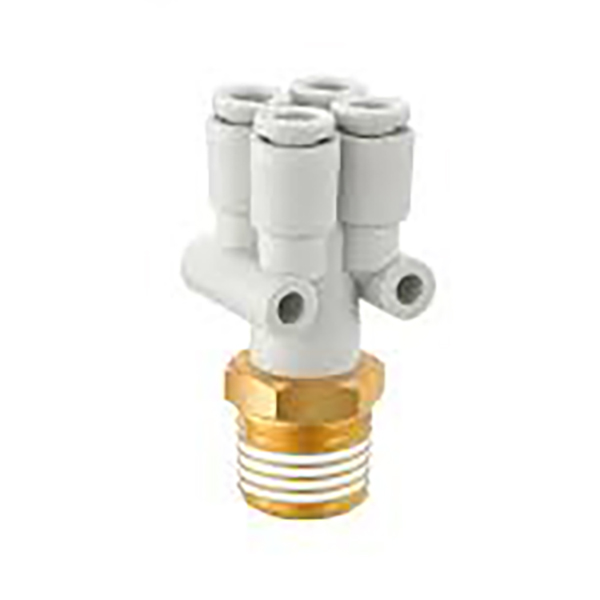

     KQ2UD: 1 innløp, 4 uttak (Y-form 1 til 4 delt)

2. Regler for modellnavn

2.1 KQ2U (1-i 2-ut Y-splitter)

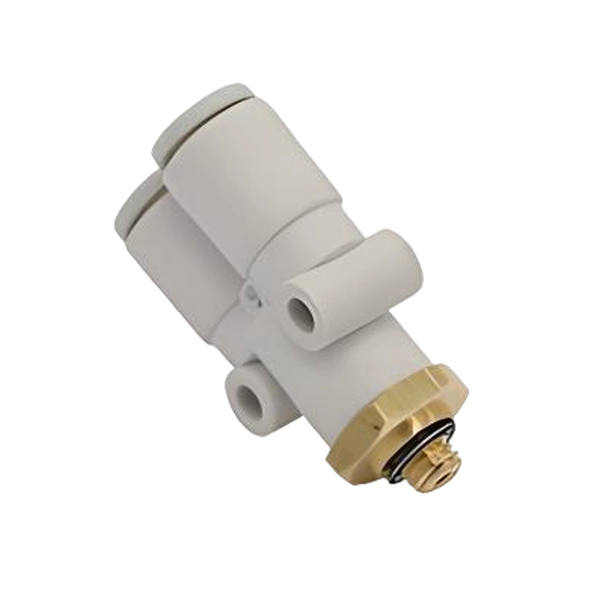

  1.Hanngjenger versjon KQ2Uxx-xxS Eksempel: KQ2U06-02S
     KQ2U: Y-type 1-in 2-out fitting
     06: Rør OD for utløpsporter Φ6mm
     02S: Utvendig konisk gjenge R1/4 (S = R konisk utvendig gjenge)
     Trådkode: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

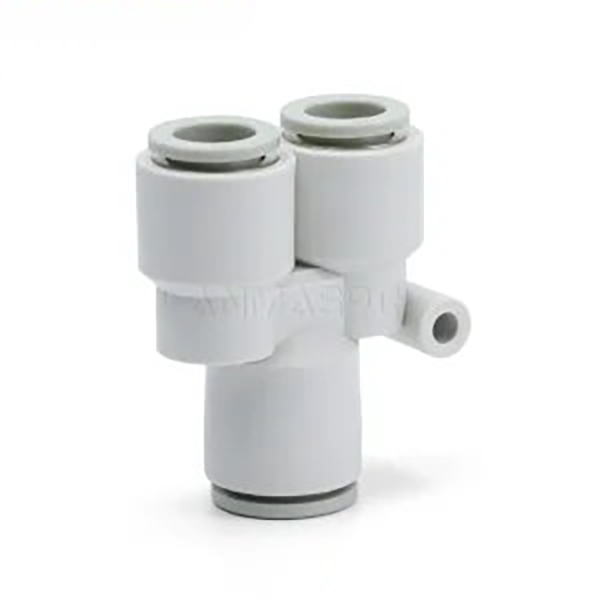

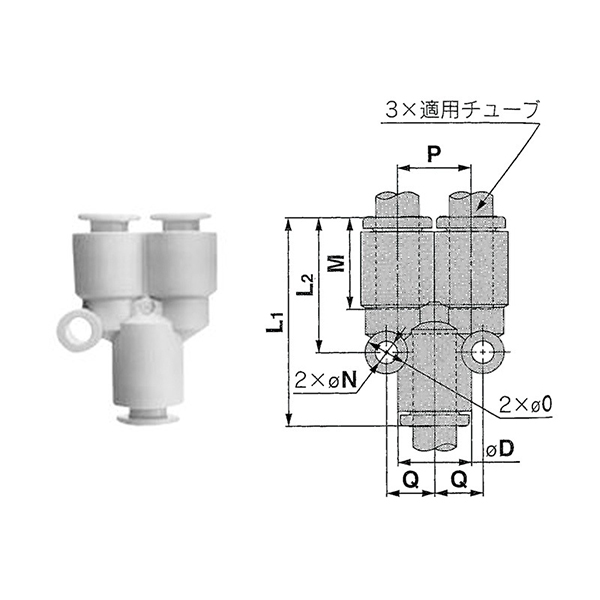

  2. Rett lik diameter rør versjon KQ2Uxx-00 Eksempel: KQ2U08-00
     Innløp og to uttak deler identisk rørdiameter, alle Φ8mm

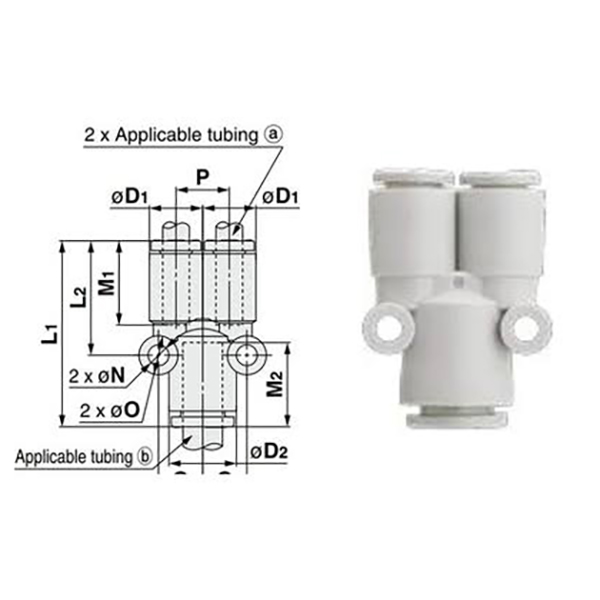

  3. Rett reduserende versjon KQ2Uxx-yy Eksempel: KQ2U04-06
     To uttak Φ4; hovedinnløp Φ6, forskjellig diameter reduserer splitt

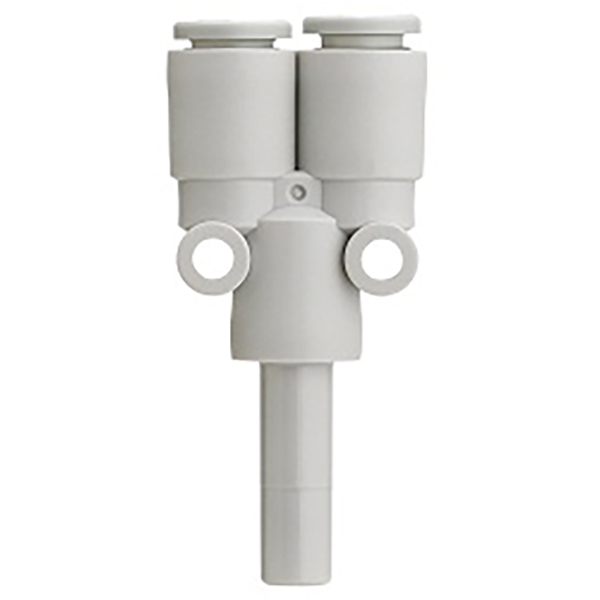

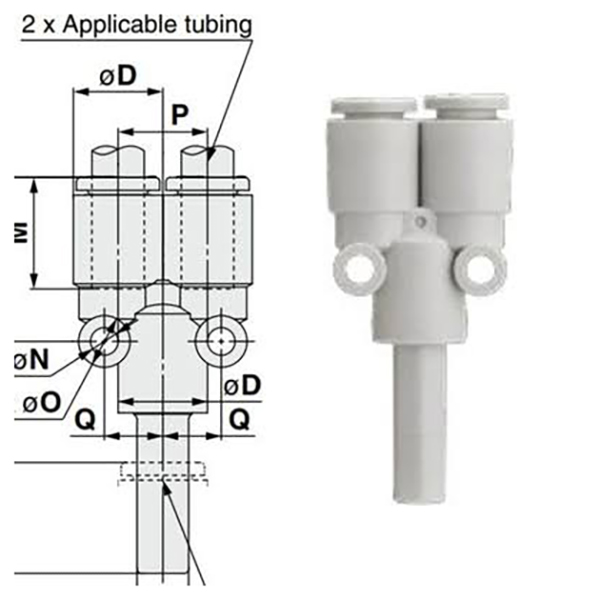

 4. Piggplugg versjon KQ2Uxx-99
     Stiv plastpluggskaft i bunnen, settes inn i hunninnstikksport for 1-i-2-utdeling

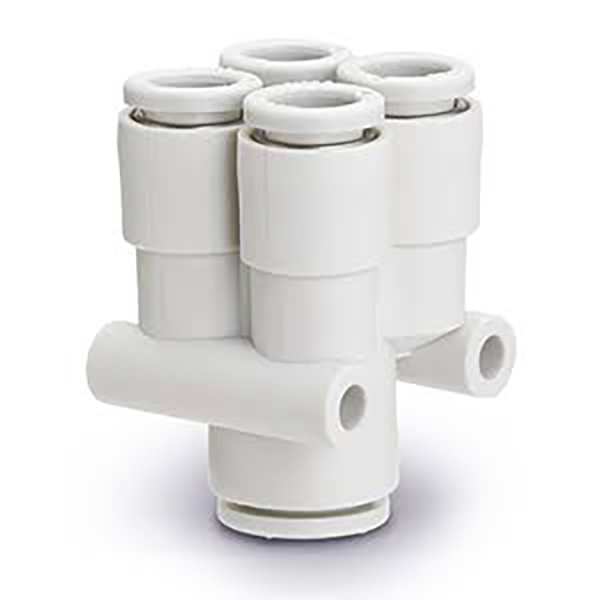

2.2 KQ2UD (1-i 4-ut Y-manifold)

  1. Utvendig gjenger versjon KQ2UDxx-xxS Eksempel: KQ2UD08-03S
     R38 hanngjengeinntak, fire uttak for Φ8-rør

  2. Reduksjonsrør versjon KQ2UDxx-yy Eksempel: KQ2UD04-06
     Fire uttak Φ4, hovedinntak Φ6, multi-port reduserende distribusjon

3. Sammendragstabell for spesifikasjoner

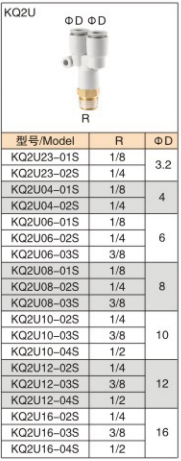

3.1 KQ2U (1-i 2-ut Y-splitter)

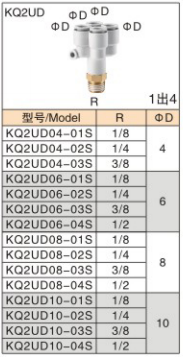

3.2 KQ2UD (1-in 4-out Y-manifold)

4. Generelle tekniske spesifikasjoner

5. Produktfunksjoner

     • Fast Push-in montering: Slange satt inn for umiddelbar forsegling. Trykk på hvit utløserkrage for å fjerne røret, forbedre monteringseffektiviteten betraktelig.

     • Flerveis luftdistribusjon: KQ2U for 1-til-2-deling, KQ2UD for 1-til-4-deling. Sentralisert luftkildefordeling for å forenkle luftruting.

     • Reduksjonsalternativ tilgjengelig: Versjoner med like og reduserende diameter for tilkobling av forskjellige rørstørrelser.

     • Pålitelig gjengeforsegling: Forniklet messing utvendig gjenger med høy korrosjonsbestandighet og mekanisk styrke.

     • Kompakt størrelse: Lite fotavtrykk for begrenset monteringsplass, mye brukt i manipulatorer, jigger og sugekoppmoduler.

6. Typiske bruksområder

     • Oppdeling av vakuumkopper (flere sugekopper deler én vakuumkilde)

     • Flersylindret lufttilførsel for automatiseringsarmaturer

     • Pneumatiske kretser for pakkemaskineri, 3C-utstyr og sprøytestøpemaskiner

     • Luftledningssplitting for pneumatisk inspeksjon og testjigger

7. Installasjonsmerknader

     • Kutt rørene vinkelrett uten grader; grader kan ripe opp tetningsringen og forårsake luftlekkasje.

     • Skyv slangen helt til bunnen og bekreft at kragen låser slangen sikkert.

     • Ikke for vann, olje eller sterke etsende væsker. Kun for trykkluft- og vakuumservice.

     • Unngå gjentatt bøyning ved fugeroten for å hindre plastikksprekker.
