KQ2R Push Fit kvinnelig endehette plast

KQ2R-reduksjonsreduksjonskoblingen er en KQ2-serie med forskjellig diameter rørkobling, laget som drop-in-erstatning for SMC KQ2R. Begge ender har standard one-touch-porter for tilkobling av to luftslanger med forskjellige ytre diametre. Den glatte, koniske innvendige passasjen gir lavere trykkfall enn å kombinere separate beslag. Konstruert med PBT-kropp, SUS304 rustfritt stål gripering og NBR-tetning, støtter den trykkluft- og vakuumservice fra -5 ℃ til +60 ℃. Flere størrelser dekker Φ2~Φ16 røroverganger, vanligvis brukt for pneumatisk kretsmodifikasjon og konvertering av vakuumlinjediameter i automasjonsmaskineri.

Send forespørsel

produktbeskrivelse

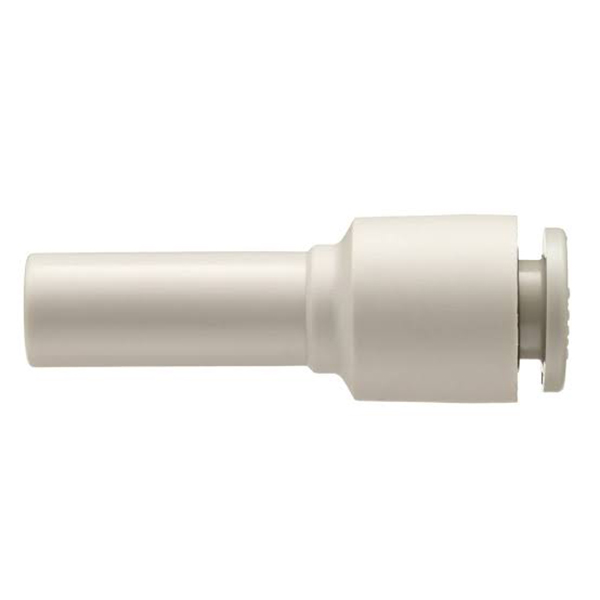

SOLH KQ2R Series Reducer Rett Push-In Fitting | Rørkopling med forskjellig diameter

Merke: SOLH by Richge Technology | SMC KQ2R Ekvivalent Reduserende Rett One-Touch Pneumatic Fitting

1. Produktoversikt

KQ2R er en reduserende rett push-in-kobling i KQ2-serien, også kjent som rørkoblinger med forskjellig diameter. Den er spesielt designet for inline tilkobling av to luftrør med forskjellige ytre diametre, en av de mest brukte reduserende tilbehørene i pneumatiske systemer.

2. Modell og strukturforklaring

Modellleksempel: KQ2R06-08
KQ2: SMC 2. generasjons one-touch-tilpasningsserie
R: Reduser, reduserer rett struktur
06: Rørets ytre diameter på porten ① (mm, Φ6mm)
08: Rørets ytre diameter på porten ② (mm, Φ8mm)

Strukturelle egenskaper

• Begge ender bruker standard KQ2 etttrykksporter; den ene enden for små OD-rør og den andre for store OD-rør med rett indre strømningskanal, som realiserer inline-tilkobling for rør med forskjellig diameter.

• Glatt avsmalnende overgang innvendig kanal, lavere trykkfall sammenlignet med delt montering (rett montering + separat redusering). Ideell for strømnings- og trykkfallfølsomme pneumatiske kretser.

Kodesegment	Beskrivelse
KQ2R	Seriekode: Reduserende rett innstikksbeslag
De to første sifrene	Rør OD for port ① (mm)
De to siste sifrene	Rør OD for port ② (mm)

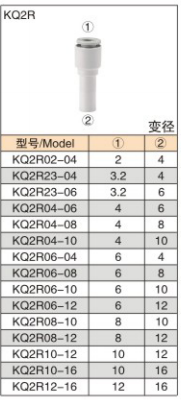

3. Full spesifikasjonstabell

Modell	Port ① Rør OD (mm)	Port ② Rør OD (mm)	Typisk applikasjon
KQ2R02-04	Φ2	Φ4	Mikroutstyr, Φ2 til Φ4 slangetilkobling
KQ2R04-06	Φ4	Φ6	Liten sylinderkrets, Φ4 til Φ6 rørtilkobling
KQ2R06-08	Φ6	Φ8	Standard magnetventilkrets, Φ6 til Φ8 (mest populær)
KQ2R08-10	Φ8	Φ10	Høystrømskrets, Φ8 til Φ10 slangetilkobling
KQ2R10-12	Φ10	Φ12	Hovedlufttilførselskrets, Φ10 til Φ12 slangetilkobling
KQ2R12-16	Φ12	Φ16	Storstrøms hovedstammelinje, Φ12 til Φ16 slangetilkobling

4. Generelle tekniske spesifikasjoner (i samsvar med hele KQ2-serien)

Punkt	Parameter
Gjeldende væske	Trykkluft, vakuum, rent vann (ikke-frysende)
Driftstrykk	-100kPa (vakuum) ~ 1,0MPa
Sprengtrykk	3,0 MPa ved 23 ℃ omgivelsestemperatur
Driftstemperatur	-5℃ ~ +60℃; 0~40 ℃ for vannmedium
Kompatibel slange	PU-rør, nylonrør, mykt nylonrør, FEP/PFA PTFE-rør
Materiale	PBT-hus + SUS304 rustfritt stål griper + NBR nitrilgummi tetningsring

5. Retningslinjer for valg og drift

Valgregel: Velg KQ2R for inline tilkobling av to forskjellige OD-rør, ingen ekstra kombinerte beslag kreves.

• Rørenden må kuttes flatt og gradfri. Sett inn slangen helt til du hører "klikk" for å unngå luftlekkasje.

• For fjerning: trykk utløserkragen på porten og trekk slangen utover; ikke trekk med rå makt.

• Trykkfallet øker med større diameterforskjell. Foretrekk modeller med liten diameterforskjell under forhold med høy flyt.

6. Typiske applikasjonsscenarier

• Overgang til rørdiameter: Konverter hoved Φ8-rør til Φ6-rør via KQ2R06-08 for å matche sylindre i forskjellige størrelser uten ekstra adaptere.

• Ettermontering av maskin: Koble Φ6-slangen til gammelt utstyr med Φ8-slangen til den nye maskinen for kompatibilitet, ingen komplett slangebytte nødvendig.

• Vakuumkretstilkobling: Koble sammen vakuumledninger med forskjellige diametre. Lavlekkasjedesign opprettholder stabilt vakuumnivå.
