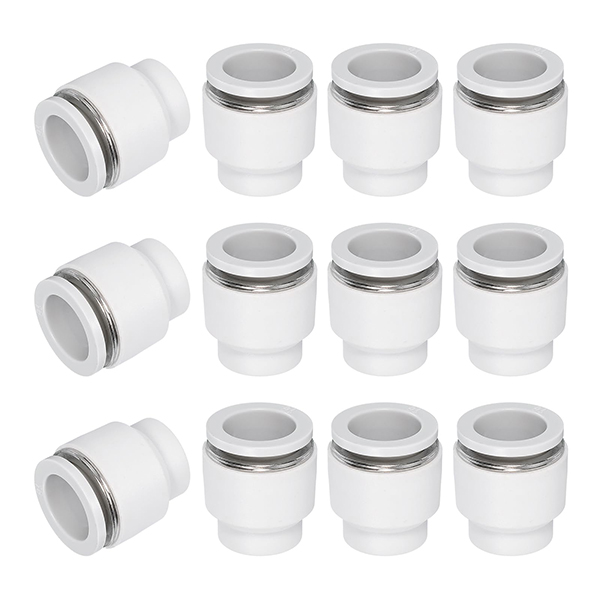

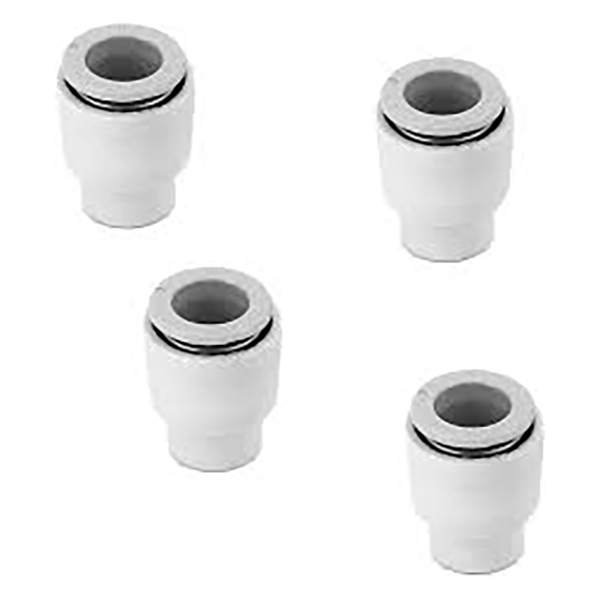

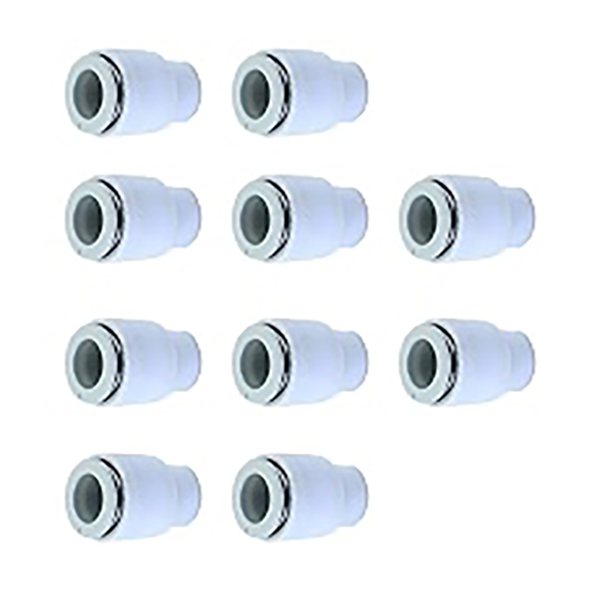

KQ2C Push Fit kvinnelig endehette plast

SOLH KQ2C-serien Push-In Cap | Pneumatisk rørplugg for KQ2 One-Touch Fittings

Merke: SOLH by Richge Technology | SMC KQ2C Ekvivalent Push-In Tube Plug for KQ2 Series Fittings

1. Produktoversikt

     KQ2C er en dedikert push-in-hette (rørplugg) matchet med SOLH KQ2-seriens pneumatiske beslag. Den er designet for midlertidig forsegling av ubrukte innskyvningsluftrørporter for raskt å lukke luftkretser, et viktig tilbehør for igangkjøring av pneumatisk system og reservert portvedlikehold.

2. Navneregel for modellkode

  Format: KQ2C□□
     KQ2: SMC 2. generasjons one-touch-tilpasningsserie
     C: Hette, innstikksrørplugg
     □□: Tilpasset ytre diameter på røret (mm)
  Eksempler:
     KQ2C04: Passer til Φ4mm push-in port
     KQ2C06: Passer til Φ6 mm push-in port (mest populær størrelse)
     KQ2C08: Passer til Φ8mm push-in port

3. Struktur og kjernefunksjoner

3.1 Konstruksjonsdesign

      Sylindrisk push-in-design med profiltilpasset luftslange, direkte satt inn i one-touch-porter

      Tetningsprinsipp: Komprimer innvendig NBR-tetning inne i beslaget etter innsetting for å danne pålitelig forsegling, ingen ekstra verktøy nødvendig

      Anti-fall design: Låst godt av rustfrie stålkjever inne i push-in port etter innsetting. Trykk på utløserkragen på beslaget for å fjerne hetten enkelt.

3.2 Viktige fordeler

     • Plug-and-play: Verktøyfri installasjon, settes direkte inn i forseglingsporten, rask montering og demontering

     • Full kompatibilitet: Fungerer med alle KQ2-serien etttrykksporter inkludert T/L/U/E/UD/UT/VD/VT-typer

     • Pålitelig ytelse: Vurdert for fullt systemarbeidstrykk, støtter vakuum ned til -100kPa med null lekkasjerisiko

     • Kompakt størrelse: Sparer installasjonsfotavtrykk, ideelt for kontrollskap og trange interne maskinplasser

     • Slitesterk materiale: PBT engineering plasthus + NBR tetningsring, slagfast og korrosjonsbestandig for lang levetid

4. Standard modellliste

5. Generelle tekniske spesifikasjoner

6. Applikasjonsscenarier

     • Igangkjøring reservert portforsegling: Forsegle ubrukte push-in porter under igangkjøring av maskinen for å forhindre luftlekkasje; koble til slangen etter at testen er fullført

     • Ekstra portlukking: Forsegle reserveporter på ventiløyer og manifoldfittings (KQ2UD/KQ2UT) for å blokkere støv og utilsiktet luftlekkasje

     • Midlertidig deaktivert kretsforsegling: Forsegl porter på midlertidig deaktiverte sylinderkretser under vedlikehold av utstyr uten å påvirke andre arbeidskretser

     • Vakuumkrets anti-lekkasje: Forsegle ubrukte sugekoppporter på vakuumutstyr for å opprettholde stabilt vakuumnivå

7. Bruksmerknader

     •Kompatibilitetssjekk: Velg hetten som samsvarer strengt med portstørrelsen. Φ6 port aksepterer bare KQ2C06; feilaktig størrelse forårsaker forseglingsfeil eller mislykket innsetting.

     •Full innsetting: Skyv hetten helt inn i porten til du hører en klikklyd, og bekrefter at kjevene er låst for pålitelig forsegling.

     •Fjerningsmetode: Trykk utløserkragen på beslaget mens du trekker hetten utover. Ikke trekk voldsomt for å unngå å skade de indre kjevene.

     • Grense for arbeidsforhold: Ikke egnet for korrosiv gass, høytemperaturdamp og andre spesialmedier, kun for standard pneumatiske og vakuumapplikasjoner.

     • Vedlikehold og utskifting: Bytt hetten når tetningsringen er gammel eller skadet for å unngå luftlekkasje forårsaket av mislykket tetning.

8. Sammenligning: KQ2C Push-In Cap vs gjenget plugg
