JA / JB / JC / JS Series flyteledd

SOLH JA / JB / JC / JS-serien flytende ledd | SMC-ekvivalent pneumatisk stangendekobling

Merke: SOLH by Richge Technology | SMC Standard flytende ledd, direkte erstatning

1. Produktoversikt

  Flyteleddet fungerer som en fleksibel artikulasjon mellom sylinderstempelstang og last. Dens kjernefunksjon er å absorbere monteringsfeiljustering og parallellitetsfeil. Den beskytter stempelstangen mot sidetrykk, reduserer bøyning, unormal slitasje og blokkeringsrisiko. Det er et standard essensielt tilbehør for automatiseringsmaskineri.

2. Klassifisering og forskjeller i fire serier

3. Generelle tekniske spesifikasjoner

   Svingvinkel: ±5° for JA/JB/JS; utvalgte JC-modeller opp til ±10°

   Tillatt forskyvning: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Driftstemperatur: -5~+70 ℃ (standard); -10~+120 ℃ (rustfritt stål JS)

     • Gjengestørrelser: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, tilpasset sylinderboring

     • Arbeidstrykk: ≤1 MPa for pneumatisk; ≤3,5 MPa for kraftige hydrauliske versjoner

4. Modellkodeforklaring og eksempler

  Ta JA20-8-100 / JB16-6-080 som referanse:
  Prefiks JAJB/JC/JS = serietype
  1. nummer (20/16): matchet sylinderboring Φ20 / Φ16
  2. nummer (86): stempelstanggjenger M8×1,25 / M6×1,0
  Suffiks (100080): monteringsdimensjon / stangkode, tilsvarer standard totallengde

5. 3-trinns valgveiledning

  1. Velg serie etter sylindertype

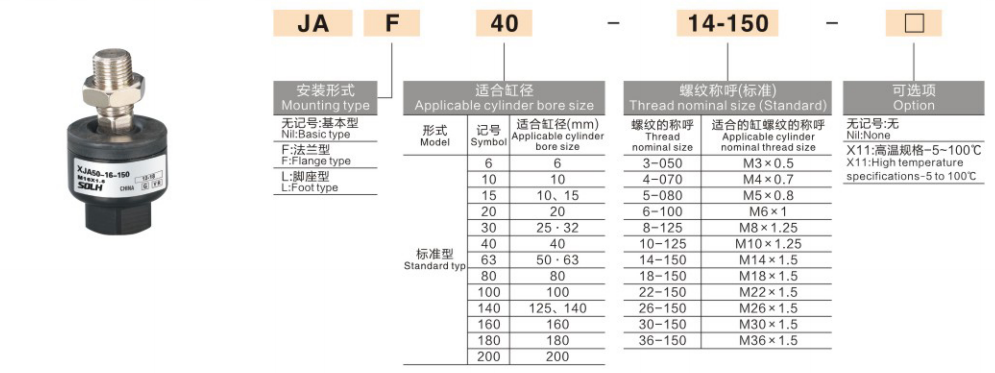

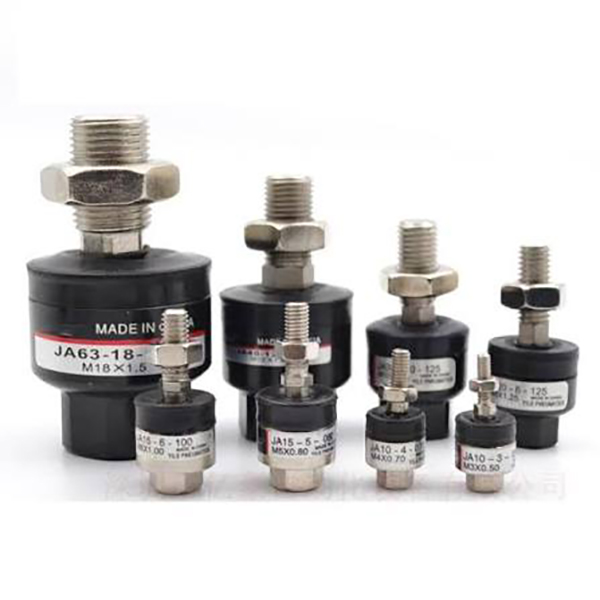

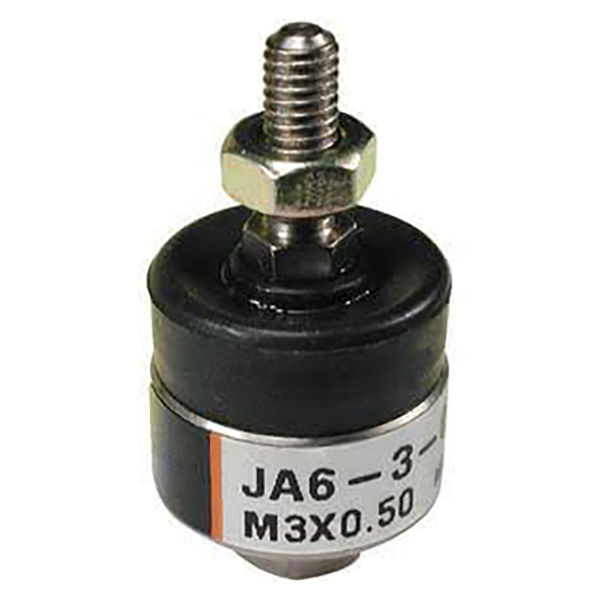

     Standard sylinder (SC  SI / CP96) → JA, generell prioritet

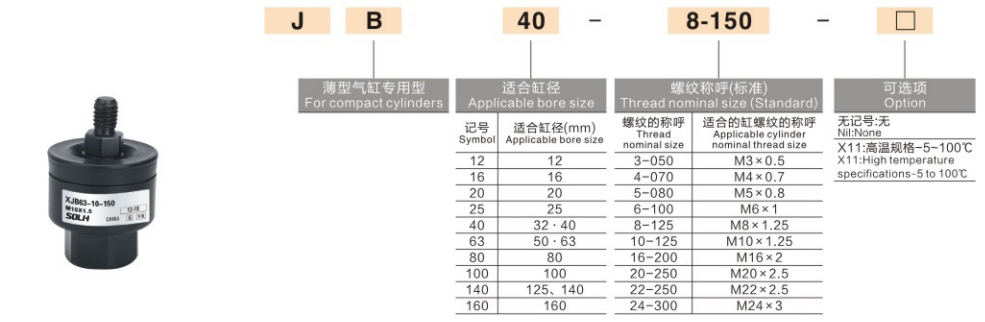

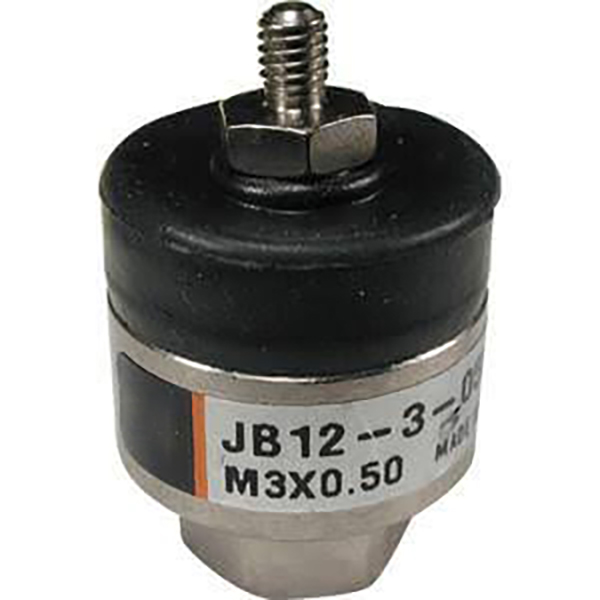

     Tynn sylinder (CQ2  CDQ2) → JB, kompakt plass

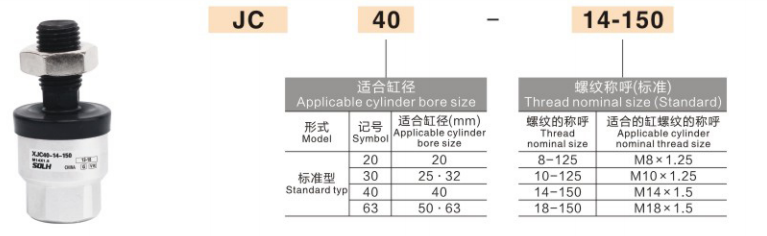

     Mikrosylinder  ultratett oppsett → JC ultrakort

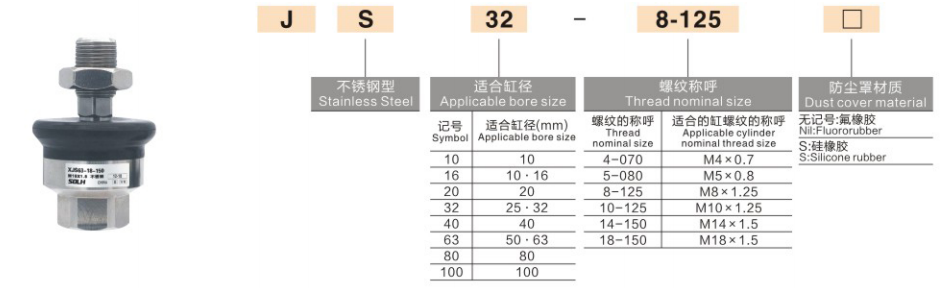

     Mat  medisinsk / vått / etsende miljø → JS rustfritt stål

  2. Match tråd- og borestørrelse
     Bekreft stempelstanggjengen (M5  M8 / M10 osv.) og sylinderboringen. Merk: samme boring fra forskjellige merker kan ha forskjellige gjengespesifikasjoner, kontroller alltid mot faktisk sylindertegning.

  3. Match belastning og arbeidstilstand
     Standard pneumatisk: standard serie OK

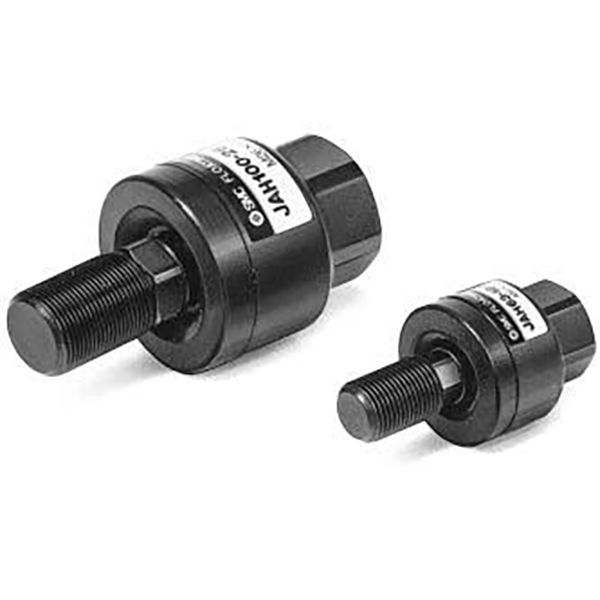

     Tung last  hydraulisk: velg dedikert kraftig flyteledd (ikke vanlig JA)
     Høyfrekvent frem- og tilbakegående bevegelse: foretrekk støvdekselversjon for lengre levetid

6. Installasjons- og bruksmerknader

     • Fjern støvhetten før du trer på stempelstangen, sett på plass igjen etter montering for å unngå å knuse hetten.

     • Påfør en liten mengde anaerob trådlås på trådene. PTFE-tape er forbudt; rusk kan sette seg fast i kuleleddet.

     • Følg spesifisert tiltrekkingsmoment. Overstramming låser kuleleddet og deaktiverer flytefunksjonen.

     • Sving manuelt etter installasjon for å bekrefte fri bevegelse uten å feste seg.

7. SOLH Erstatningserklæring

     SOLH JA/JB/JC/JS flytende ledd følger SMC modellkoding, dimensjon og ytelsesspesifikasjoner fullt ut. Direkte drop-in-erstatning for importerte deler, med konkurransedyktige priser og kortere ledetid, ideelt for reduksjon av masseutstyrskostnader.
