AW-seriens filterregulator

AW-serien filterregulator | SOLIH integrert trykkluftfiltrerings- og trykkreduserende enhet

Merke: SOLH by Richge Technology | Alt-i-ett pneumatisk luftkildebehandlingsenhet

1. Produktoversikt

     SOLIH AW-seriens filterregulator er en alt-i-ett luftkildebehandlingsenhet som integrerer luftfiltrerings- og trykkreguleringsfunksjoner. Den utfører primær luftrensing og trykkstabilisering rett etter luftkompressorer, og fungerer som et plassbesparende alternativ til separate AF-filter pluss AR-regulatorenheter. Kompakt konstruksjon forenkler feltinstallasjon og reduserer det totale fotavtrykket til det pneumatiske systemet.

2. Generelle tekniske spesifikasjoner

3. Modell- og portstørrelsesområde

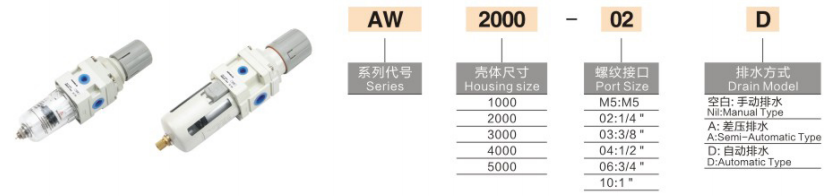

  Modelllkodeforklaring og eksempler

     • AW2000-02: Filterregulator, serie 2000, Rc1/4", manuell drenering

     • AW4000-04D: Filterregulator, serie 4000, Rc1/2", automatisk avløp

     • AW3000-03G: Filterregulator utstyrt med trykkmåler

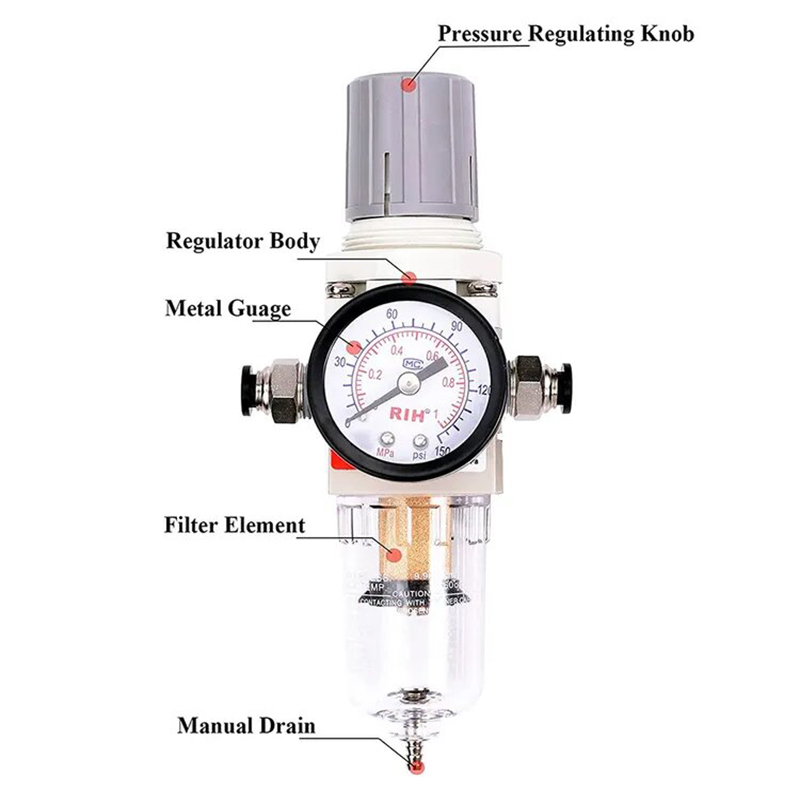

4. Strukturelle egenskaper og fordeler

     • Integrert design i ett stykke: Filterskål og trykkregulator er kombinert til én enhet for enklere installasjon og færre koblingspunkter.

     • Syklonvannseparasjon: Sentrifugal virvling fjerner flytende vann før luft passerer gjennom filterpatron, og forlenger effektivt filterelementets levetid.

     • Trekk-for-å-justere og trykk-for-å-lås-knapp: Trekk opp knappen for å justere trykket; skyv ned til låseposisjon, og forhindrer utilsiktet trykkendringer forårsaket av vibrasjoner eller utilsiktet berøring.

     • Innebygd trykkmålerport: Direkte monteringsport for trykkmåler uten ekstra adaptere.

     • Gjennomsiktig PC-skål med beskyttelsesdeksel: Visuell observasjon i sanntid av vannivået inne i filterskålen.

     • Modulær skjøtekompatibilitet: Kan settes sammen direkte med AL-seriens smøreapparat for å bygge en komplett AC-serie FRL-kombinasjon med tre enheter.

5. Typiske applikasjonsscenarier

     • Primær luftrensing og trykkstabilisering for automasjonsutstyr, verktøymaskiner og produksjonslinjer

     • Front-end luftkildebehandling for sprøyteutstyr, pneumatisk verktøy, magnetventiler og sylindre

     • Sentralisert trykkregulering og rensing for verksteds hovedrørledninger og luftkompressoruttak

6. Retningslinjer for vedlikehold

     • Tøm kondensat regelmessig; holde vannstanden under varsellinjen.

     • Skift filterelementet når trykkfallet øker tydelig eller etter 6-12 måneder med normal drift.

     • Monter vertikalt; juster kroppsluftstrømspilen med den faktiske luftstrømretningen.

7. Anbefalte kombinasjoner av luftkretser

     • Standard smurt krets: AW-filterregulator → AL-smøreapparat → pneumatisk aktuator

     • Rengjøringskrets uten olje: AW-filterregulator (uten AL-smøreapparat) → pneumatisk aktuator
