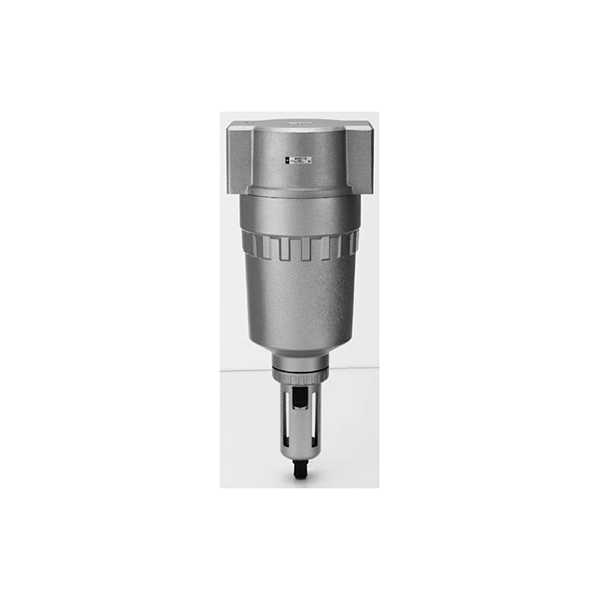

AF800 / AF900-serien med stor kapasitet høystrøms luftfilter

Merke:SOLH av Richge Technology

Produktoversikt

     SOLH AF800 og AF900 er industrielle storkaliber høykapasitets hovedrørledningsluftfiltre, full dimensjon og ytelse utskiftbare med SMC original AF800/AF900. Designet for hovedluftkilde for luftkompressor, sentralisert luftforsyning for hele produksjonslinjen og høystrøms pneumatiske systemer med flere ventiler. Forskjellig fra små delte luftserviceenheter AF200/300/400, har de overdimensjonert strømningskanal, ultrahøy behandlingsstrøm og vannoppsamlingsskål med stor kapasitet.

     Den sentrifugalt separerer kondensert vann, rust og støv urenheter inne i trykkluft, og beskytter nedstrøms magnetventiler, sylindre, vakuumutkastere og store pneumatiske aktuatorer, og reduserer feilfrekvensen i hele den pneumatiske linjen.

To komplette spesifikasjoner:

   1.  AF800: Middels stor strømning, port G1¼ / G1½ (1,25 / 1,5 tommer)

   2.  AF900: Ekstra stort hovedrørledningsfilter, port G2 (2 tommer)

     Valgfritt tilbehør: Manuell drenering / flytende automatisk drenering, flergradig filterelement, gjennomsiktig PC-skål / eksplosjonssikker metallskål. Bredt matchet med maskinverktøyklynger, produksjonslinjer for litiumbatterier, malerverksteder og komplett kjemisk utstyr med etterspørsel etter luftkilder med høy effekt.

Komplett modellkodingsregel

   Fullt bestillingskodeformat: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Seriekode for høykapasitets luftfilter med stor kapasitet

    2. F12 / F16 / F20: Port gjengestørrelse

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Midterste suffiks: Avløpstype

     -- Blank: Standard manuell avløp

     -- AD47: NC normalt lukket flytende automatisk drenering (for PC-skål, ingen luftlekkasje etter utstyrsstans)

     -- AD48-6: INGEN automatisk drenering av normalt åpen flyte (for nylonmetallskål, kontinuerlig automatisk drenering)

   4. Sluttsuffiks: Alternativ for vannskålmateriale

     -- Blank: Standard gjennomsiktig PC-skål + antikollisjonsbeskyttelse i metall

     -- M: Rustsikker metallskål med observasjonsvindu for væskenivå (for støvete, oljete, utendørs tøffe miljøer)

     -- MG: Metallskål med innebygd væskenivåmåler for ekstern observasjon av vannvolum

   5. Filterelementpresisjon kan tilpasses:

     -- Standard 5μm; valgfritt 2μm høy presisjon, 10/20/40/70/100μm grovfilter

Universal Core Teknisk spesifikasjonstabell

Arbeidsprinsipp for intern struktur og filtrering

  1. Trinn 1: Sentrifugalvannseparasjonsguidestruktur

     -- Luftstrømmen roterer med høy hastighet langs tangentretningen; sentrifugalkraft kaster flytende kondensert vann, oljedråper og store rustpartikler til den indre veggen av bollen, som legger seg til bunnen ved hjelp av tyngdekraften. Over 95 % flytende forurensninger er forhåndsseparert for å redusere filterelementbelastningen og forlenge utskiftingssyklusen.

  2. Trinn 2: Flerlags fiberfilterelement

     -- Trykkluft etter sentrifugal dehydrering passerer gjennom flerlags fiberfilterpatron for å fange opp bittesmå fast støv og fine oljeaerosolpartikler. 2μm høypresisjonsversjonen gir en ultra-ren luftkilde for presisjonsproporsjonale ventiler og vakuumkretser.

  3. Vannsprut-baffelskillevegg innebygd over bollen

     --  Isolerer sedimentert vann i bunnen for å unngå sekundært medføring av flytende vann ved luftstrøm inn i ren luftrørledning.

  4. Avtakbar vannskål + avløpsenhet

     Avløpsventil integrert i bunn med to dreneringsløsninger:

     -- Manuell drenering: Trykk på den nederste knappen for å tømme opp akkumulert vann manuelt

     -- Flytende automatisk drenering: Float stiger når vannet når terskelen for å åpne drenering automatisk, uovervåket drift for kontinuerlige produksjonslinjer

   5. Hoveddel i hard anodisert aluminiumslegering

     -- Stor rett gjennomstrømningskanal med ultralav luftstrømmotstand, stabil lufttilførsel uten tydelig trykkfall under fullt

     -- Storstrømsbelastning; anti-olje og anti-korrosjon overflatebehandling.

Valgfritt tilbehør og materialvalgguide

   1. Tre alternativer for vannskål

   1.1 Standard gjennomsiktig PC-skål (fabrikkstandard)

     -- Fordel: Visuell vannstandsobservasjon i sanntid, utstyrt med antikollisjonsskall av metall for å forhindre brudd på verkstedjernrester. Egnet for tørre innendørs ordinære automatiserte produksjonslinjer.

   1,2 beskyttelsesskål i nylonmetall (suffiks M)

     -- Fordel: Høy slagfasthet, skjærevæske og UV-værbestandighet, ingen sprø sprekkrisiko. Ideell for støvete oljemaling og tøffe arbeidsforhold for maskinverktøy med høy temperatur.

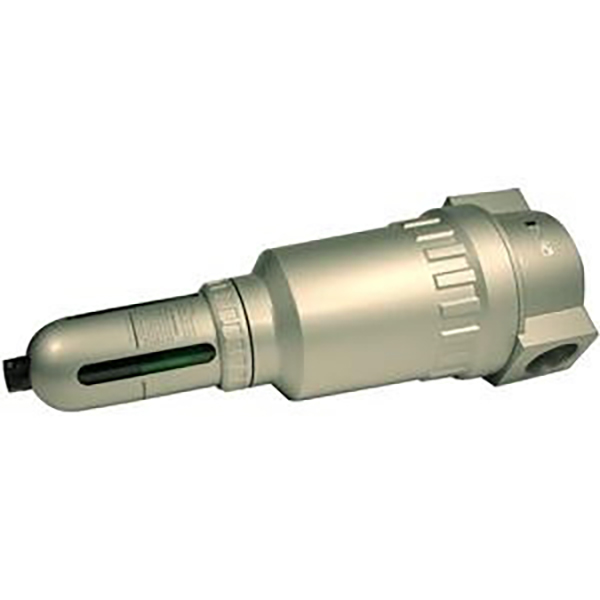

   1.3 Metallskål med væskenivåmåler (suffiks MG)

     -- Eksternt observasjonsvindu på metallkropp, lesbart vannvolum for lysskjermede lukkede eksplosjonssikre miljøer, foretrukket for kjemiske og eksplosjonssikre verksteder.

   2. Sammenligningstabell for modeller med to automatisk drenering

  3. Veiledning for presisjonsvalg av filterelement

     -- 5μm standardfilter: Universal for de fleste verktøymaskiner, sylindere og magnetventiler, best kostnadsytelse

     -- 2μm høypresisjonsfilter: Vakuumejektorer, presisjons-proporsjonale regulatorer, renluftkretser for 3C-elektronikkproduksjonslinjer

     -- 10~100μm grovfilter: Primært forfilter ved luftkompressorutløpet for å beskytte nedstrøms presisjonsluftkildekomponenter

Kjerneproduktets konkurransefordeler

   1. Ultralav strømningsmotstand med stor boring

     -- 1,25/1,5/2 tommer rett gjennom ventilhus med langt større strømningstverrsnitt enn små AF-serier. Minimal trykkdemping under synkron handling av flersylindrede og flerventilsøyer, stabil utgangskraft for alt utstyr.

   2. Vannlagringskammer med stor kapasitet

     -- 45 cm³ stor volumskål reduserer hyppig drenering, perfekt for sentralisert filtrering ved luftkompressorens hovedrørledning.

  3. Full dekning for tøffe arbeidsforhold

     -- Gratis utvalg av gjennomsiktig PC / metall eksplosjonssikker bolle, egnet for innendørs, utendørs, maling støvete og kjemisk eksplosjonssikre miljøer.

  4. Matchet komplett luftkildeløsning i hele linjen

     -- Kan kombineres med AR800/AR900 storstrømstrykkregulator og AL800/AL900 oljetåkesmøreapparat for å danne AFC to-enheter / AC tre-enheter med stor kapasitet luftserviceenhet, komplett hovedluftkildebehandlingsenhet.

  5. Fullt utskiftbar med importerte merker

     -- Konsekvent monteringsdimensjon, gjengespesifikasjon og filterelementstørrelse med internasjonale mainstream-merker. Direkte erstatning for renovering av luftkompressorens hovedrørledning uten å endre rørledninger eller braketter.

  6. Lite vedlikehold og lang levetid

     -- Sentrifugal forhåndsseparering reduserer forurensningshastigheten til filterelementet; filterpatron kan demonteres, rengjøres og gjenbrukes for å redusere utskiftingskostnadene for forbruksvarer.

Standard komplette Air Source Matching Solutions

  1. Løsning 1: Heavy Duty produksjonslinje Hovedluftkilde 3-enhetsenhet

     -- Luftkompressoruttak → AF900-F20 Filter + AR900 Regulator + AL900 smøreapparat (AC900 tredelt enhet) → PA nylon hovedrørledningsgren → 4V ventiløyer, MSQ roterende bordsylindere, 4F fots betjeningskonsoller på hver stasjon

  2. Løsning 2: Oljefri to-enhetsenhet for eksplosjonssikkert litiumbatteri og malerverksteder

     -- Luftkompressor hovedrørledning → AF800-F16 metallskålfilter + AR800 regulator (AFC800 to-enhet, fjern smøremiddel) → 50-VFE/50-VPE eksplosjonssikre magnetventiler + ZU vakuumejektor gripestasjoner

  3. Løsning 3: Sentralisert lufttilførsel for små maskinverktøyklynger

     -- AF800-F12 (G1¼) høystrømsfilter → Flerveis PU/PA hovedrørledning som forsyner flere maskinverktøy med 3F fotventiler, SC standard sylindre og C110 luftblåsepistoler

Typiske industrielle anvendelsesscenarier

     -- Store CNC-maskinverktøyklynger, tungt stemplings- og nagleutstyr hovedluftkilde

     -- Litiumbatteribelegg, eksplosjonssikre, automatiserte produksjonslinjer for cellemontering

     -- Billakkering av komplett kjøretøy, eksplosjonssikre verksteder for blekk og støv

     -- Store pakkelinjer, logistikksortering multistasjon sentralisert luftforsyning

     -- Kjemisk rørledningsventil automatisk kontroll, olje og gass som støtter komplett pneumatisk utstyr

     -- Primært forfilter ved vertsinnløpet til luftkompressorrommet for å beskytte nedstrøms presisjonsluftkildekomponenter

Merknader for valg og bruksspesifikasjoner

  1. Flytvalgsregel

     -- Hvis det totale luftforbruket til sylindere og ventiløyer på en enkelt rørledning overstiger 6000 L/min, må AF800 velges; over 12000 L/min velg AF900. Liten AF200/300 tåler ikke høy strømning, noe som forårsaker alvorlig trykkfall og utilstrekkelig sylinderkraft.

  2. Skålvalg rød linje

     -- Maling, skjærevæske, oljeholdig miljø, utendørs friluft og eksplosjonssikre områder er forbudt å bruke standard gjennomsiktig PC-skål. Må bytte til M/MG metallversjon for å unngå sikkerhetsfarer forårsaket av sprekker og vannlekkasje etter støt.

  3. Obligatorisk regel for vakuumkretser

     -- Vakuumgripende produksjonslinjer bruker bare AFC to-enhetsmontering (uten smøremiddel). AL oljetåkesmøreapparat kan ikke kobles i serie, for å forhindre at smøreolje blokkerer dyser på ZU/ZB vakuumejektorer.

  4. Installasjonsretning Standard

     -- INN/UT luftstrømspil trykt på toppen av ventilhuset, installer strengt etter pilens luftinntaksretning; vannskålen må vende vertikalt nedover for å sikre normal setning og oppsamling av kondensvann.

  5. Krav til vedlikeholdssyklus

     -- PC-skål: Sjekk akkumulert vann daglig; autoavløpsmodell inspiser flytestopp ukentlig

     -- 5μm standard filterelement: Rengjør hver 30. dag, skift ut hver 15. dag under kraftige støvforhold

     -- 2μm høypresisjonsfilterelement: Bytt ut hver 15. dag

     -- Før vedlikehold: Steng den fremre manuelle avstengingsventilen til HSV, trekk ut gjenværende rørledningstrykk før du fjerner bollen og filterpatron

Sammendrag av én setning

     SOLH AF800/AF900 hovedrørledningsluftfilter med stor kapasitet vedtar sentrifugal pre-separasjonsstruktur med 12000~20000 L/min ultrahøy strømning, valgfri automatisk flyteavløp og gjennomsiktig/metalleksplosjonssikker vannskål, matchende AR/AL800/900 for å danne komplette luftseparasjons- og luftkompressorutstyr med stor boring for primærluftkompressorer og luftkompressorer. litiumbatteri, maling og tunge maskinverktøy sentraliserte luftforsyningssystemer.
