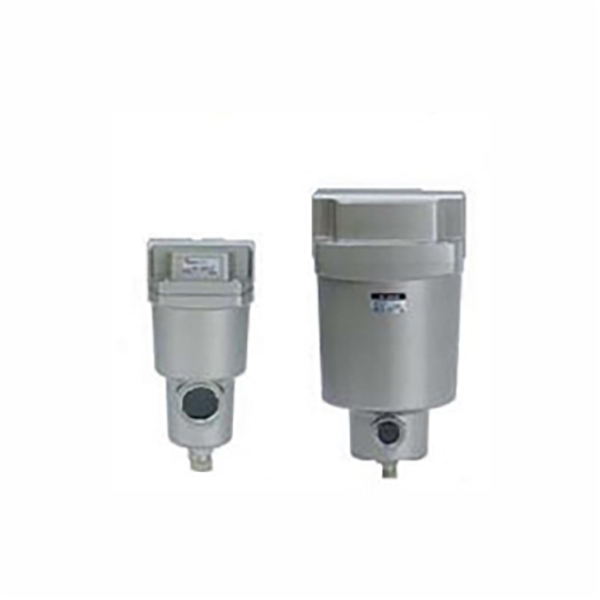

AFF / AM Series trykkluftrensefilter (Mainstream Line)

Merke:SOLH av Richge Technology

Serieposisjonering og kjernefunksjoner

     AFF og AM danner den kombinerte kjerneenheten for luftkilderensing. AFF fungerer som primært grovfilter for å fjerne faste urenheter og kondenserte vanndråper, mens AM er presisjonsoljetåkeseparator for eliminering av mikrooljeaerosoler, forbedrer trykkluftens renhet og fullstendig beskytter nedstrøms pneumatiske aktuatorer.

  1. AFF-seriens hovedlinje grovfilter

     -- Filtreringspresisjon: 1μm, 99% partikkelfangsthastighet (oppgradert fra gammel 3μm-kvalitet)

     -- Kjernefunksjon: Fjern stort støv, rustrester og bulkkondensert vann, 99 % vannseparasjonseffektivitet som primærfiltrering foran

     -- Renslighetsstandard: ISO8573-1:2010 [4:7:4]

  2. AM Series Oljetåke Separator (finfilter)

     -- Filtreringspresisjon: 0,1 μm, 99 % mikrooljetåkefangsthastighet (oppgradert fra gammel 0,3 μm-kvalitet)

     -- Kjernefunksjon: Fullstendig separasjon av oljetåke, utløpsresteroljekonsentrasjon ≤1 mg/m³ (0,8 ppm), fullstendig kompatibel med kravene til oljefri smøreprosess

     -- Renslighetsstandard: ISO8573-1:2010 [2:7:3]

  3. Delte generelle fordeler

     -- Ultralavt trykkfall ≤5kPa, energisparing, strømningskapasitet økt med 20 % sammenlignet med konvensjonelle modeller

     -- Lett væskeoppbevaringsskål i rustfritt stål, maksimal vektreduksjon på opptil 52 %

     -- Visuell vedlikeholdspåminnelse: standard innebygd tetteindikator med rød ring for å vurdere tidspunktet for utskifting av filter; fargekodede filterendestykker for rask modellidentifikasjon

     - Modulær kaskadedesign, kan seriekobles med AMD / AMH ultrafine filtre for å møte multi-grade ultra-ren luft krav

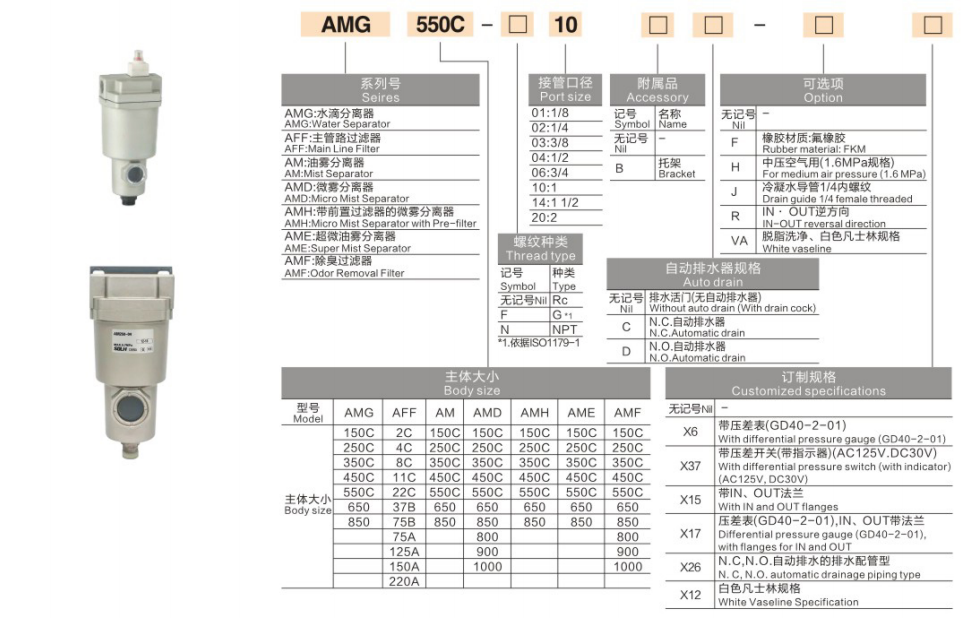

Komplett modellnavneregel

 1. Eksempelmodeller: AFF40-04 ; AM50-10D

  2. Eksempler på standardbestilling

     -- AFF grovfilter, 1/2" port, automatisk drenering: AFF40-04D

     -- AM oljetåkeutskiller, 1" port, automatisk drenering: AM50-10D

     -- Høy flyt 7000 L/min, 1,5" port: AM70D-14

Universelle tekniske spesifikasjoner (standard testtilstand: 0,7 MPa, 20 ℃)

  1. Generelle vanlige parametre

     -- Gjeldende medium: Trykkluft (forfilter ≥40μm kreves oppstrøms)

     -- Driftstrykkområde: 0,1~1,0 MPa; sprengningssikkert trykk 1,5 MPa

     -- Driftsomgivelsestemperatur: -5 ~ 60 ℃ (ingen isdannelse i bollen)

     -- Avløpskonfigurasjon: Manuell avløp som standard; automatisk drenering valgfritt via suffikset -D

  2.Full Series Flyt- og dimensjonsparametertabell

Steg-for-trinn retningslinjer for valg

  1. Tilpasningsskjema for filtreringsgrad

     -- Vanlige generelle pneumatiske kretser: AFF (1μm grovfilter) → trykkregulator → smøreapparat

     -- Oljefritt presisjonsautomatiseringsutstyr: AFF → AM (0,1μm oljetåkeseparator) → terminalutstyr

     -- Ultra-høy renslighet halvleder / optisk prosess: AFF → AM → AMD (0,01μm ultrafint filter)

  2. Beregning av flytmargin

     -- Velg modell med nominell strømning som er 1,2~1,5 ganger høyere enn det totale systemets maksimale luftforbruk; overbelastet strømning vil drastisk redusere filtreringseffektiviteten og øke trykktapet.

  3. Valg av dreneringsmodus

     -- 24 timers uovervåket kontinuerlig produksjon, høyt kondensatutbytte: velg -D automatisk dreneringsversjon

     -- Intermitterende lavfrekvent utstyr: standard manuell dreneringstype tilstrekkelig

  4. Port Matching Prinsipp

     -- Konsekvent filterportstørrelse med hovedrørledningsdiameter; unngå å redusere/øke diameter for å hindre ekstra trykkfall.

Typiske industrielle anvendelsesscenarier

     -- Generell industriell automasjon: CNC-maskinverktøy, luftsylindere, magnetventil front-end vann- og oljefjerning

     -- Mat og farmasøytisk produksjon: oljefri ren luftkilde for å unngå produktforurensning

     -- 3C elektronikk- og beleggverksteder: eliminer oljetåke for å forhindre overflatebeleggsfeil og presisjonskomponentforurensning

     -- Luftkompressor etterbehandlingssystem: kaskadet med kjølte / adsorpsjonslufttørkere for å oppgradere den generelle luftrenheten

Ytelsessammenligning: AFF VS AM

Sammendrag av én setning

     SOLH AFF 1 μm hovedlinje grovfilter og AM 0,1 μm oljetåkeseparator danner modulære kaskadeluftrenseenheter med fullt 300~14500 L/min strømningsområde, visuell tetteindikator og valgfri automatisk drenering, i samsvar med ISO8573-1-standarden for generell pneumatisk, mat-, kilde-, olje-fri luftspraybehandling.
