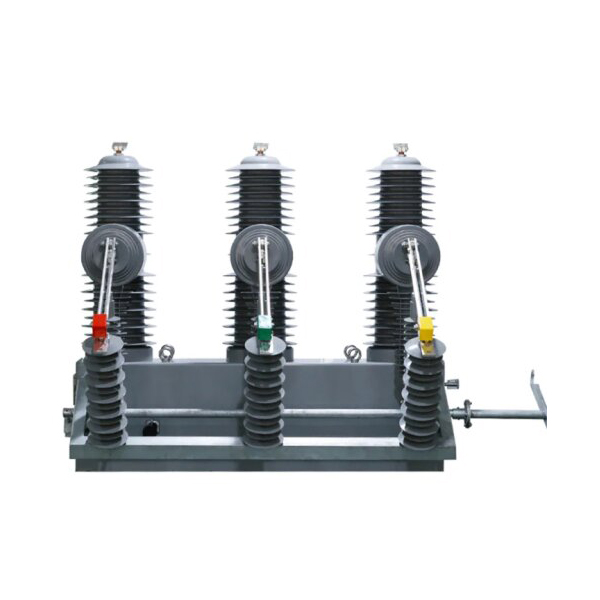

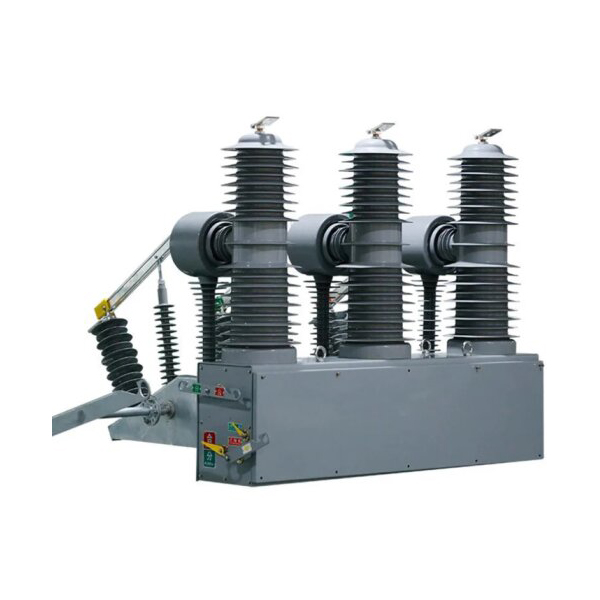

ZW32-40.5kV Utendørs polmontert vakuumskretsbryter 35kV Auto Recloser

ZW32-40.5kV Utendørs polmontert vakuumskretsbryter 35kV Auto Recloser

ZW32-40.5-serie utendørs høyspent vakuumkretsbrytere brukes i trefaset kraftsystemer med AC 50Hz og nominell spenning på 35 kV, som et middel til å skille og kombinere belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. Husbryteren kan være utstyrt med omløpskontroller for å identifisere gjeldende egenskaper og oppnå flere automatiske omløse, selvforsikrede PT som en strømkilde for å bli en intelligent effektbryter med spenning og strømsignalutgang og kan kontrolleres; av den elektroniske PT for å gi strøm og kan fullføre overstrømforsinkelsen, inrush strømforsinkelse, kortslutnings hurtigbreak tretrinns komposittbeskyttelse.

ZW32-40.5 Utendørs høyspenningsvakuumkretsbryter er hovedsakelig sammensatt av integrert forseglet stolpe, nåværende transformator, OperationG-mekanisme og boksekropp. Denne typen effektbryter er miniatyrisert, og skallet er laget av stålboks av høy kvalitet. Strømtrasformatorer kan velges i henhold til brukernes behov. ZW32-40.5 Utendørs høyspenningsvakuumkretsbryter og matchende intelligent kontrollkombinasjon. På bytting kan du realiseres lokalt, og det kan også betjenes ved fjernkontroll gjennom kommunikasjonsgrensesnitt. Andre informasjon til effektbryteren kan også overføres til kontrollsenteret og kommunikasjonskanalen, og kan være kabel, optisk fiber.gprs/cd.

Funksjoner

(1) ZW32-40.5-serie produkter totalt sett for søyletypen, trefaset vanlig montert på en mekanismeboks, den dynamiske enden av intersrupter-rommet gjennom bøyningsarmen, isolerte bindestenger for utgangsakselen til mekanismen tilkoblet. Mekanismen og tilkoblingsstangen som er koblet til effektbryteren er i en vanntett boks. Overføringsmekanismen til effektbryteren er sammensatt av en tilkoblingsstang og en krykkearm, og den dynamiske enden av sammenbruddskammeret er koblet til utgangsakselen til driftsmekanismen gjennom en krykkearm, en isolert bindestang, en forbindelsesstang og en driftsmekanisme. Rotasjonen av utgangsakselen drives for å realisere den dynamiske kontakten til buelikringskammeret for å utføre splitting og lukkende handling.

(2) ZW32-40.5-serieprodukter er utstyrt med nåværende transformator, hver fase kan ta fire viklinger, hvorav to brukes til måling, to for beskyttelse. I følge kundens behov kan 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 nåværende transformator installeres.

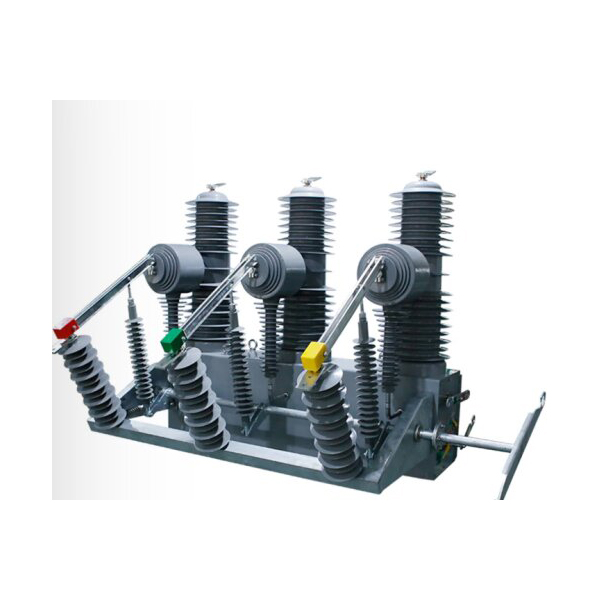

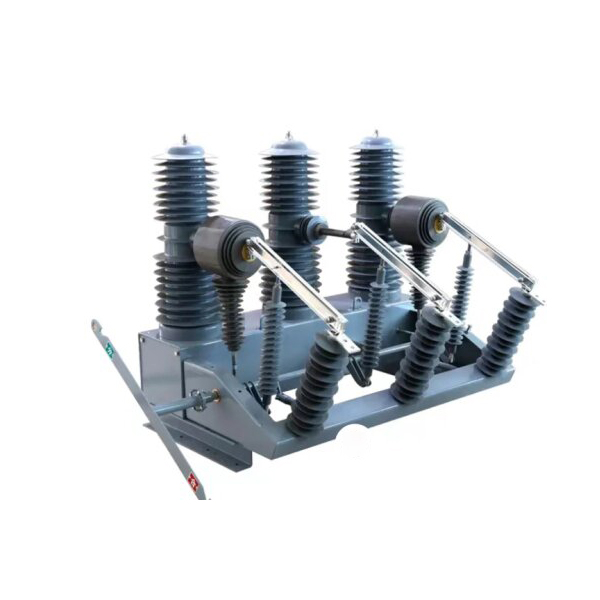

(3) Koble fra bryterne kan legges til siden av effektbryteren for å danne en utendørs høyspenningsvakuumskretsbryter og en utendørs høyspent frakobling av bryterkombinasjonsapparat, noe som øker de synlige frakoblingspausene og har pålitelig interlocking-operasjon.

Grunnleggende info.

Teknisk parameter

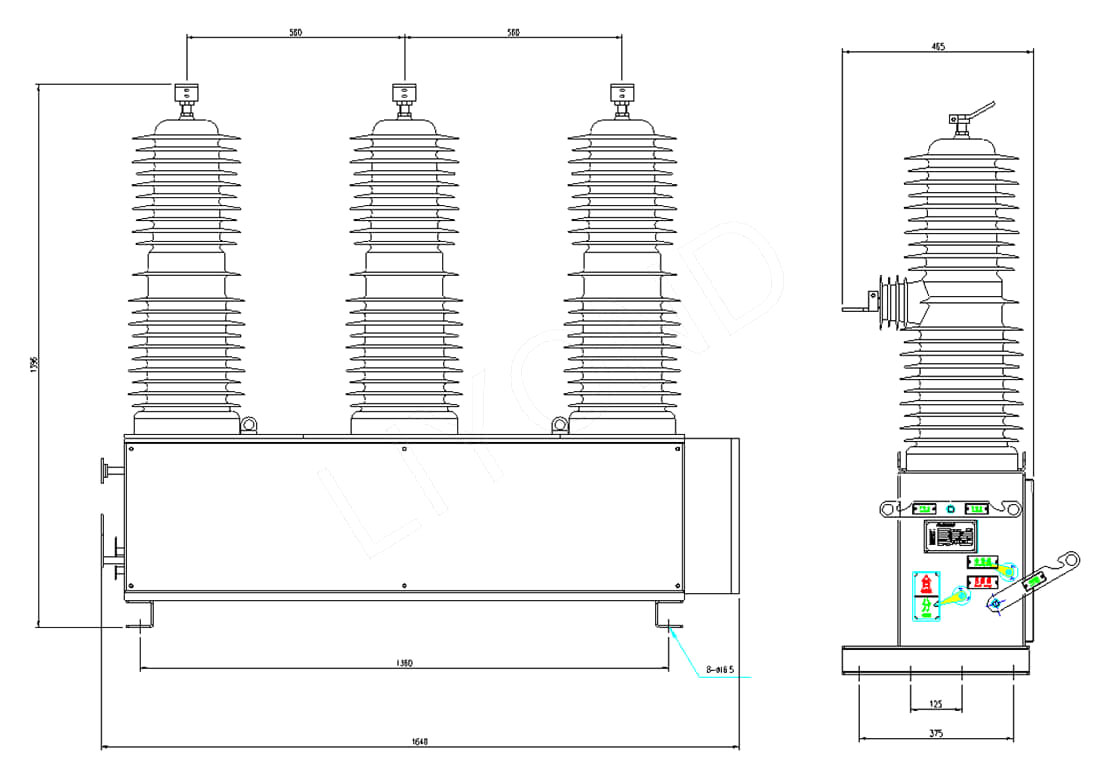

Dimensjonal tegning:

ZW32-40.5Dimensjonsreferanse

Når du bestiller, vennligst spesifiser produkttypen, navnet, mengden, nominell strøm, nominell kortslutningsbrytende strøm, strømforhold for gjeldende transformator, driftsmodus og driftsspenning, etc.

Arbeidsforhold

1. Omgivelsestemperatur: -30 ℃ ~+60 ℃;

2. Høyde: Ikke mer enn 2000 meter;

3. Vindhastigheten overstiger ikke 34m/s;

¨ Vibrasjoner eller bakkebevegelser fra utenfor bryterutstyret og kontrollutstyret er ubetydelige;

4. Forurensningsnivå: Nivå IV;

5. Lagringstemperatur -40 ℃ ~+85 ℃.
