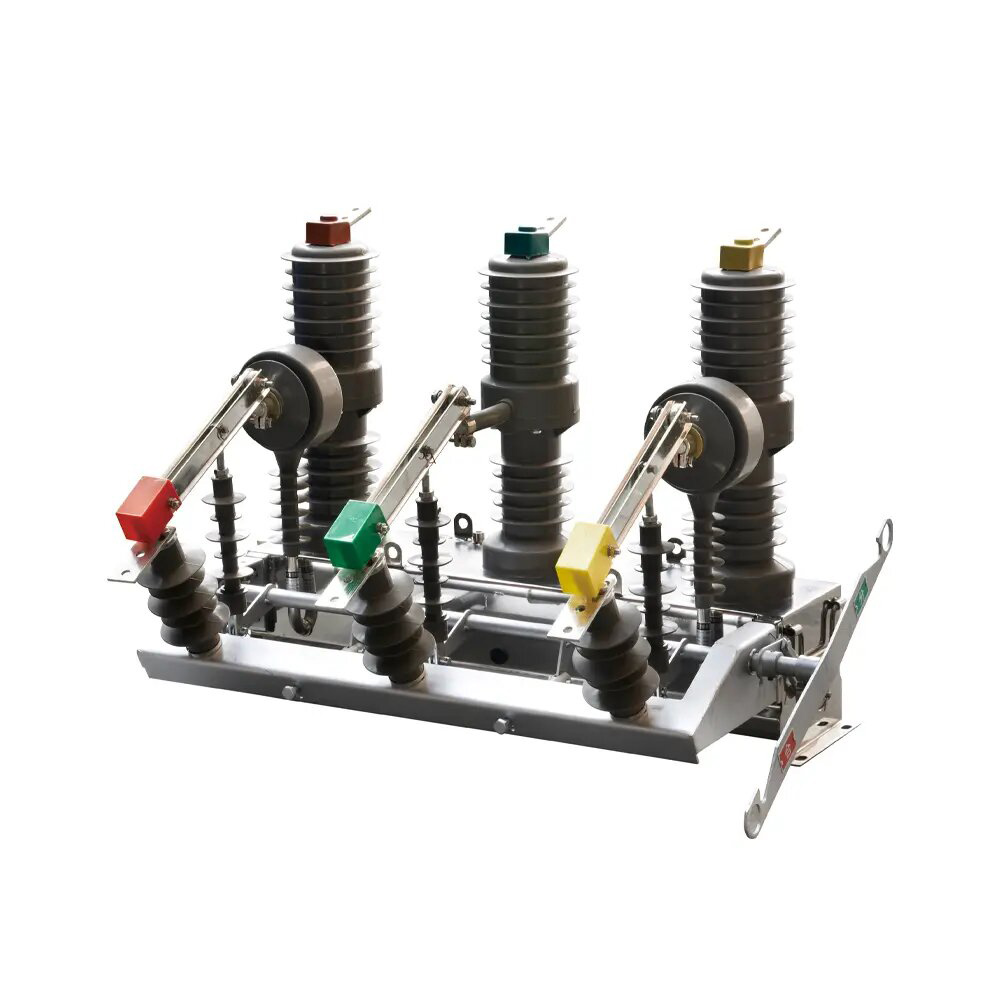

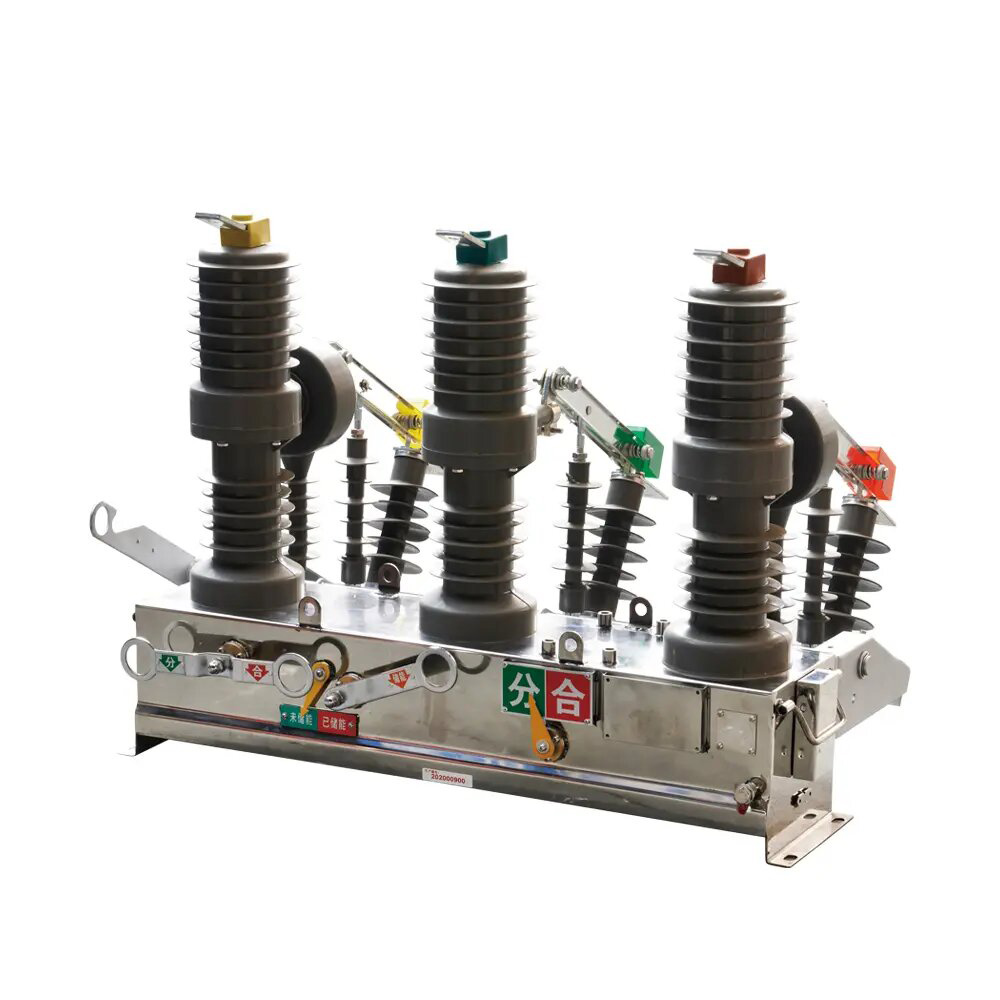

ZW32-12 Outdoor Vacuum Circuit Breaker with Controller Auto Recloser

ZW32-12 Outdoor Vacuum Circuit Breaker with Controller Auto Recloser

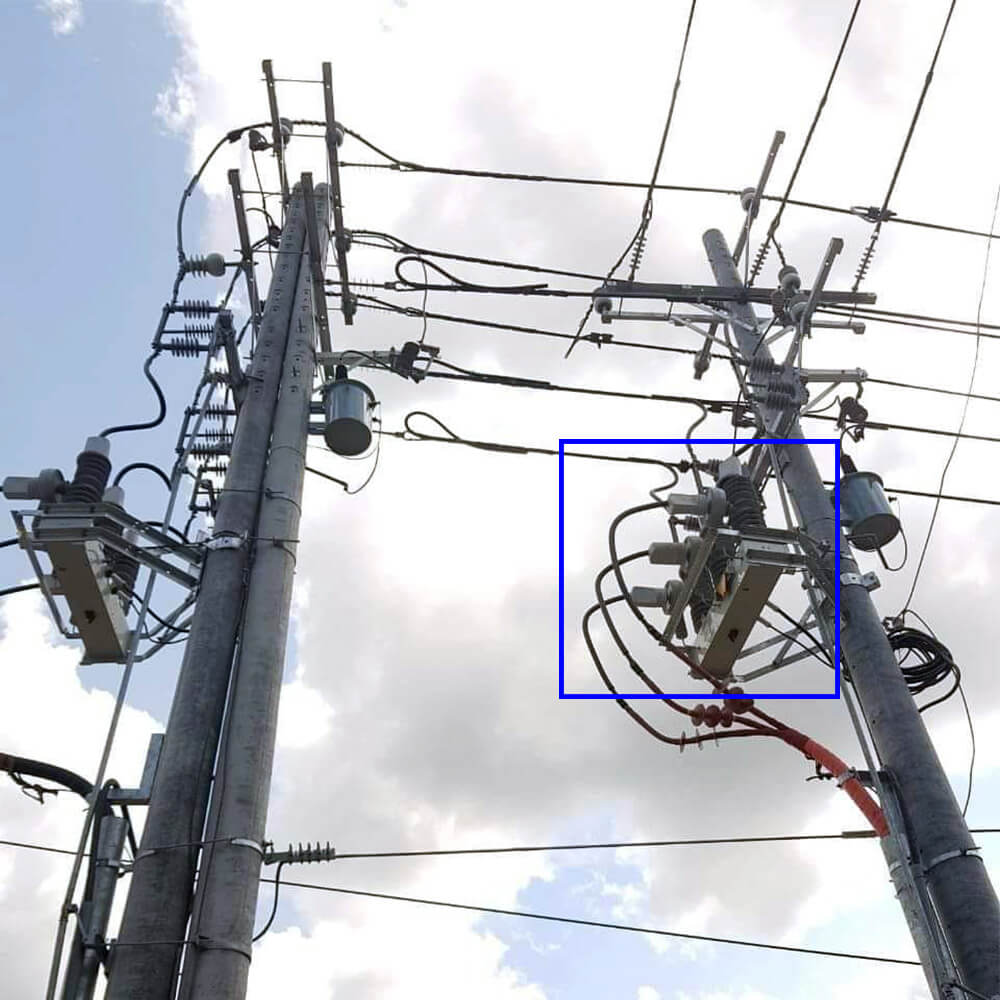

ZW32-12 Outdoor Vacuum Circuit Breaker (heretter referert til som effektbryter) er et utendørs strømfordelingsutstyr med nominell spenning på 12 kV og trefaset AC 50Hz. Det brukes hovedsakelig til å bryte og lukke belastningsstrømmen, overbelastningsstrøm og kortslutningsstrøm i kraftsystemet. Det er egnet for beskyttelse og kontroll i substasjons- og industri- og gruvebedrifterstasjonssystemer, og steder der landlige kraftnett opererer ofte.

ZW32-12 Series Outdoor AC Høyspent vakuumkretsbrytere er i samsvar med GB 1984 “AC Høyspenningsbrytere” og International Electrotechnical Commission IEC 60056 “Høyspenning AC-kretsbrytere” og andre standarder.

Husbryteren har egenskapene til liten størrelse, lett vekt, antikondensasjon og vedlikeholdsfri, og kan tilpasse seg tøffe værforhold og skitne miljøer.

ZW32-12 Outdoor MV Vacuum Circuit Breaker er utendørs distribusjonsutstyr med nominell spenning 12kV, trefaset AC 50Hz. Det brukes i transportsystem for industriell og gruvebedrifter for å beskytte og kontrollere bruk. Det brukes også på landlige strømnettsteder med hyppig drift for å bryte og lukke belastningsstrømmen og over belastningsstrøm og kortslutningsstrøm i kraftsystemet.

Utsolasjonen av vakuumavbruddet vedtar silikongummihylling, med lengre levetid, høyere pålitelighet, god værmotstand, praktisk for transport, god vurdering. Driftsmekanismen vedtar miniatyrisering, høy pålitelig fjæroperasjonsmekanisme, har fordelene med enkel struktur, mekanisk levetid opp til 10000 ganger.

Denne effektbryteren og kontrolleren kan danne et komplett sett som omloser, realisere fjernkontroll, telemetri, fjernkommunikasjon, fjernjustering Fire ekstern funksjon. Produktfunksjoner: Ingen forbrenning og eksplosjonsfare, vedlikeholdsfri, liten størrelse, lett vekt (mindre enn 100 kg), lang levetid (million), sikkerhet og pålitelighet, enkel drift, praktisk vedlikehold og installasjon. Kan utstyres med kraftelektronikk PT for kort avstand Fjernkontroll kan utstyres med dobbel strømforsyningsautomatisk

Bytteenhet og Intelligentautomatic Recloser forskuddsbetalingsmåleringsautomatiseringssystem.

Standard: IEC 62271-100

Funksjoner

1. Husbryteren vedtar en trefaset stagstruktur, som har egenskapene til å bryte ytelsen, ingen forbrenning og eksplosjonsfarer, vedlikeholdsfri, liten størrelse, lett vekt og lang levetid.

2. Husbryteren vedtar en fullstendig lukket struktur med god tetningsytelse, noe som bidrar til å forbedre ytelsen til fuktsikre og antikondensasjon, og er spesielt egnet for bruk i kalde eller fuktige områder.

3. tre-fase søyler og nåværende transformatorer bruker importert utendørs epoksyharpiks fast isolasjon, eller bruk husholdning epoksyharpiks outsourcing silikongummi fast isolasjon; Det har egenskapene til høy og lav temperaturmotstand, ultrafiolett motstand og aldringsmotstand.

4. Driftsmekanismen vedtar en miniatyrisert fjærdriftsmekanisme, kraften til energilagringsmotoren er liten, og energiforbruket for åpning og lukking er lav; Mekanismeoverføringen vedtar direkte overføringsmodus, antall deler er lite, og påliteligheten er høy. Driftsmekanismen er plassert i en forseglet mekanismeboks, som løser problemet med korrosjon av driftsmekanismen og forbedrer påliteligheten til mekanismen.

5. Åpnings- og lukkingsoperasjonen av effektbryteren kan betjenes manuelt eller elektrisk og ved fjernkontroll. Det kan matches med Intelligent Controller for å realisere automatisering av strømfordeling, og kan også kombineres med Recloser for å danne automatisk recloser og seksjonaliserer.

6. Havneknappen kan være utstyrt med tofase- eller trefasestrømtransformatorer for overstrøm eller kortslutningsbeskyttelse, og kan også gi gjeldende anskaffelsessignaler til den intelligente kontrolleren; Gjeldende transformatorer for måling kan legges til i henhold til brukerkrav.

7. Havneknappen kan utstyres med en trefaset koblingsbryter, og det er et synlig brudd når isolasjonsbryteren er åpen, og den er utstyrt med en anti-Mistake Interlocking-enhet med effektbryteren. Når effektbryteren er i lukkeposisjonen, kan ikke isolasjonsbryteren åpnes eller lukkes; Husbryteren kan bare betjenes når isolasjonskniven er helt lukket eller åpnet helt. Arrester -søyleisolatorer kan kobles sammen for enkelt vedlikehold.

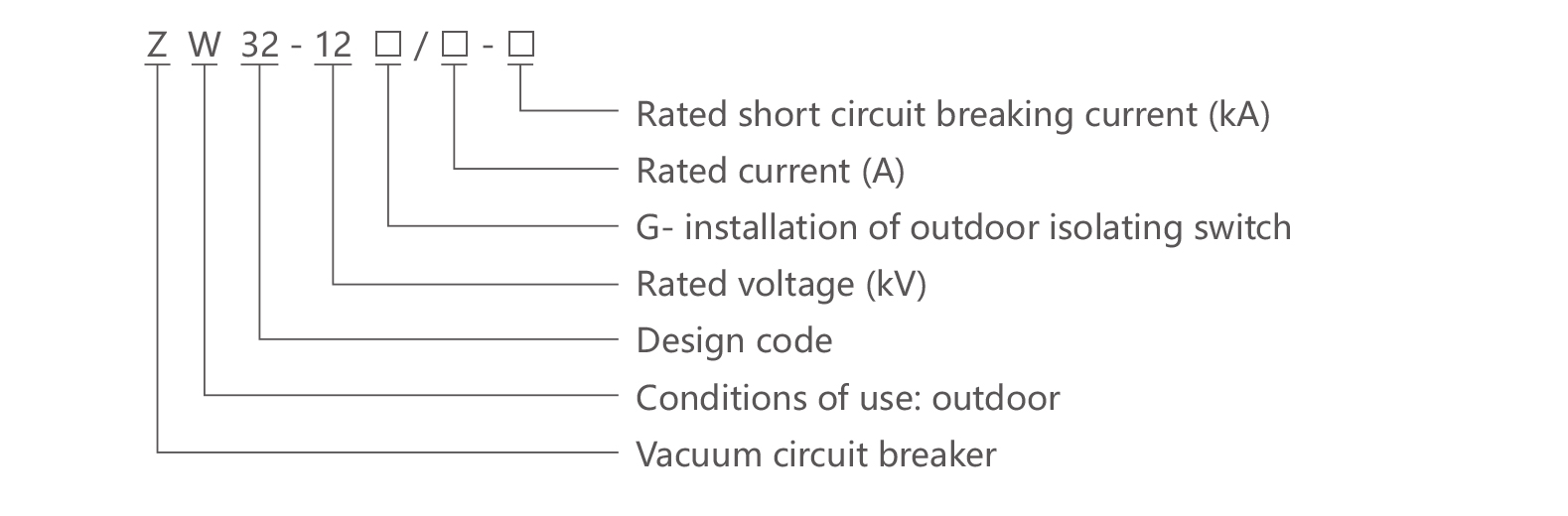

Utvalg

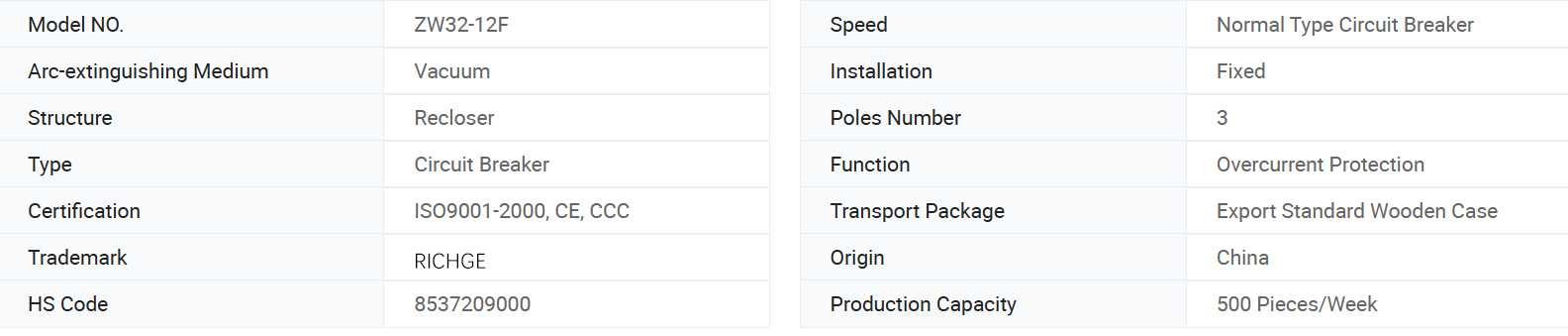

Grunnleggende info.

Teknisk parameter

Dimensjonal tegning:

ZW32-12 Dimensjoner referanse

ZW32-12 Strukturreferanse

ZW32 Auto Recloser Structure

Arbeidsforhold

1. Omgivelsestemperatur: -40 ℃ ~+40 ℃;

2. Høyde: Ikke mer enn 2000m;

3. Den omkringliggende luften kan forurenses av støv, røyk, etsende gass, damp eller salt spray;

4. Vindhastigheten overstiger ikke 34 m/s (tilsvarer 700pa på den sylindriske overflaten);

5. Vibrasjoner eller bakkebevegelse fra bryterutstyr og kontrollutstyr kan ignoreres;

6. Forurensningsnivå: ⅲ
