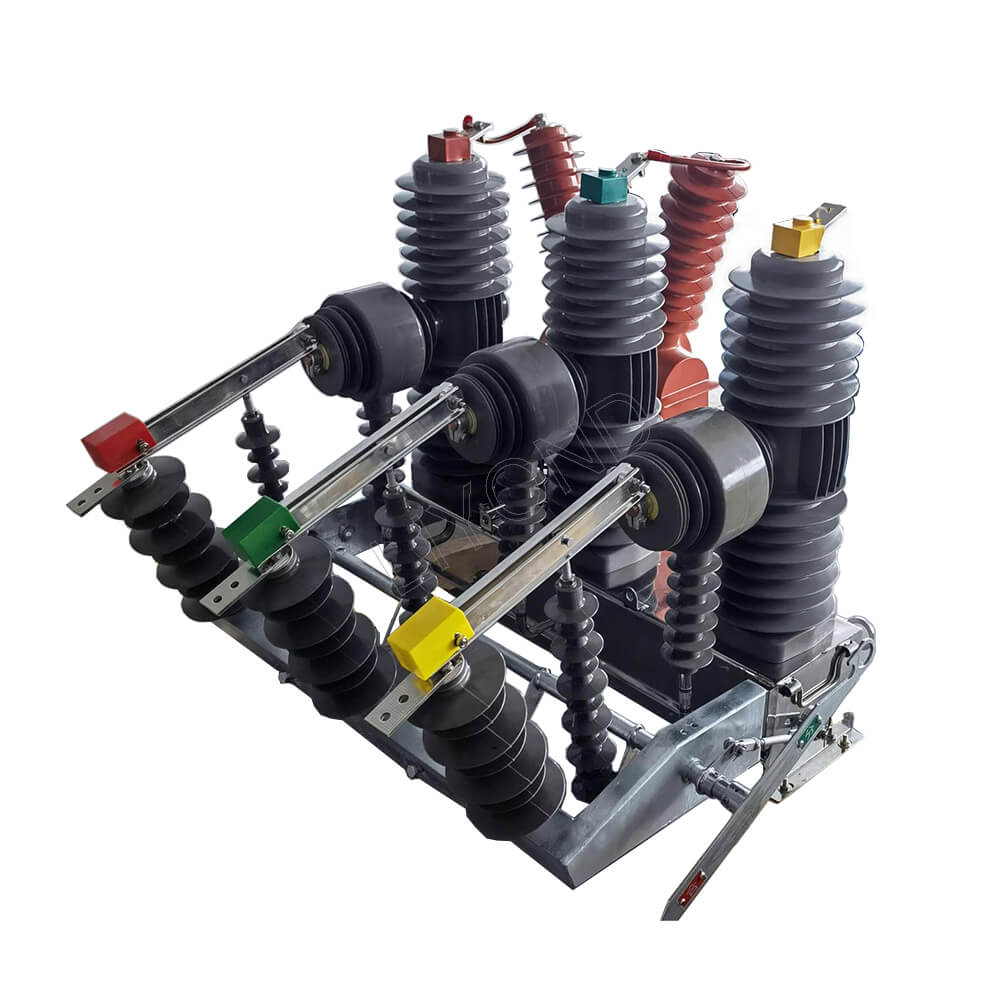

24 kV utendørs høyspenning Intelligent trefaset polmontert vakuumkretsbryter Auto Recloser

24 kV utendørs høyspenning Intelligent trefaset polmontert vakuumkretsbryter Auto Recloser

ZW32-24-serie utendørs høyspenningsvakuumbryter brukes i AC 50Hz, nominell spenning 24 kV trefaset kraftsystem for lukking/bruddbelastningsstrøm, overstrøm og kortslutningsstrøm. Bryteren kan utstyre med å lukke kontrolleren til identitetsbrytende gjeldende egenskaper og oppnå flere automatiske omløp eller feilisolering. Selvforbedret PT som strømkilde, det blir en smart effektbryter som kan kontrollere med Signa-utgangen av spenning og strøm. Den elektroniske PT gir strømforsyning og kan fullføre tretrinns komposittbeskyttelse av overstrøms forsinkelse i rustning og kortslutning og hurtigbrytning.

Den kan utstyres med en fjærdriftsmekanisme, som har grunnleggende funksjoner som å bryte og lukke belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. Det er den grunnleggende typen ZW32-24-serien. Husbryteren og isolasjonsbryteren kan kombineres for å danne en "kombinert effektbryter" (heretter referert til som "kombinert effektbryter") med et distinkt brudd. På isolasjonsbryteren kan brukeren velge å bruke silikongummiisolerende skjede, som har egenskapene til regn, snø, sand og antiforurensning og korrosjon, og kan effektivt unngå frysing og oksidasjon av isolasjonsbryteren.

Husbryteren kan eguippes med en lyn, og Lightning Arrester kan installeres på hvilken som helst side av de innkommende og utgående linjene i henhold til brukerkrav;

Husbryteren kan være utstyrt med en inrush strømkontroller, som har funksjonen som å slippe unna strømning og overstrømbrudd: effektbryteren kan utstyres med 2 til 3 måling eller måling av transformatorer.

Recloser -kontrolleren kan konfigureres som en intelligent effektbryter av en omlosertype. Den grunnleggende typen og omlastningskontrolleren er egnet for anledning strømforsyning med enkel tilgang. PT -typen og tilfeldighetskontrolleren er egnet for anledning ingen strømforsyning. Den intelligente effektbryteren er egnet for strømforsyning av strålingstypen og Ring Network strømforsyningssystem for å hjelpe systemet med å eliminere forbigående feil og automatisk gjenopprette strømforsyningen, og også isolere feil for å oppnå distribusjonsnettverkautomatisering

ZW32-24 Utendørs AC Høyspenningsvakuumskretsbryter (heretter referert til som effektbryter) er nominell spenning på 24 kV, 50Hz trefaset AC utendørs strømfordelingsutstyr. Det brukes hovedsakelig til å åpne og lukke belastningsstrømmen, overbelastningsstrøm og kortslutningsstrøm i kraftsystemet. Overbelastningsstrøm og kortslutningsstrøm. Egnet for transformatorstasjoner og industrielle og gruvebedrifter i distribusjonssystemet for beskyttelses- og kontrollformål, mer er det egnet for det landlige nettet og stedet for hyppig drift.

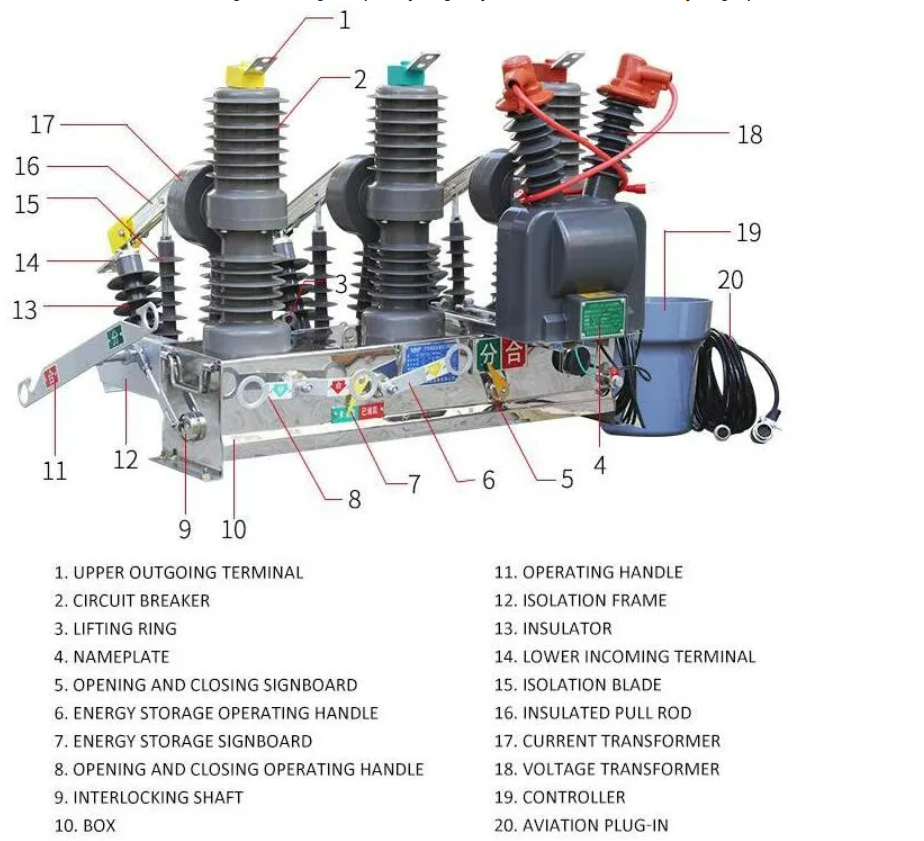

Produktstrukturfunksjoner

1. Skallet er laget av høykvalitets rustfritt stål eller vanlig stålplate, som er sprayet med UV-resistent lakk etter Dacromet Antirust-behandlingsprosess. Produktet har utmerket antifriksjon, anti -salt tåke og andre miljøegenskaper.

2. APG -fast isolert pol er innkapslet med silikongummi (som isolasjon og buffer), med lite volum, utmerket antikondensasjonsytelse, lang arbeidsliv og pålitelig ytelse.

3. Driftsmekanismen er en fjærdriftsmekanisme, som kan være manuell eller elektrisk. Når det er nødvendig, kan en driftsenhet for fjernkontroll og en enhet for å unngå å lukke inrush -strømmen legges til. Den nødvendige kraften til ekstern strømforsyning er ikke mer enn 70W, noe som er lett å være utstyrt med sikkerhetskopiering av strømforsyning. Bufferenheten med unik design har utmerket ytelse, liten rebound og lav støy.

4. Buen som slukkende kammer tar i bruk spesiell lodderingsteknologi i rustfritt stål uten elektroplatering, med høy sveisekvalitet, stabilitet og pålitelighet og lav luftlekkasjehastighet. Spesiell keramisk metalliseringsformel og avansert keramisk metalliseringsprosess brukes i produksjonsprosessen for å sikre lufttettheten til produktet, og strekkfastheten er 130MPa fullstendig primær forsegling.

5. Den nåværende transformatoren er laget av magnetisk ledende materiale av høy kvalitet og sammensatt isolasjon av epoksyharpiks og silikongummi. Det har fordelene med stor kapasitet, høy dynamisk termisk stabilitet, høyt presisjonsnivå, vedlikeholdsfri og høy pålitelighet.

Funksjoner

1. Husbryteren vedtar en trefaset søylestruktur, som har egenskapene til å bryte ytelse, stabilitet og pålitelighet, ingen fare for forbrenning og eksplosjon, vedlikeholdsfri, liten størrelse, lett vekt og lang levetid.

2. Husbryteren vedtar en fullstendig lukket struktur med god tetningsytelse, noe som hjelper til med å forbedre fuktighetssikker og antikondensasjonsytelse, og er spesielt egnet for bruk i alvorlige kalde eller fuktige områder.

3. Trefasesøyler og nåværende transformatorer er isolert av importerte utendørs epoksyharpiks faste stoffer, som har egenskapene til høy og lav temperaturmotstand, ultrafiolett motstand og aldringsmotstand.

4. Driftsmekanismen vedtar en miniatyrisert popup-driftsmekanisme, som har lavt energiforbruk for åpning og lukking; Mekanismeoverføringen vedtar direkte overføringsmodus, med færre åpnings- og lukking av deler og høy pålitelighet. Driftsmekanismen er i en forseglet mekanismeboks, som løser problemet med mekanismekorrosjon og forbedrer påliteligheten til mekanismen.

5. Åpnings- og lukkingsoperasjonene til effektbryteren kan betjenes manuelt eller elektrisk eller eksternt. Det kan matches med kontrolleren for å realisere automatisering av strømfordeling, og kan også kombineres med RECLOSER -kontrolleren for å danne en omloser.

6. Haktelageren kan utstyres med tofase eller trefaset CT for automatisk overstrøms trippingbeskyttelse og intelligent kontroll for informasjonsanalyse. .

7. Husbryteren kan være utstyrt med isolasjonsbryter og trefasekobling. Det er et åpenbart synlig brudd når isolasjonsbryteren er i off-tilstanden, og den har en anti-Mistake-sammenlås med effektbryteren. Det kan kobles til en Surge Arrester Post -isolator for enkelt og trygt vedlikehold.

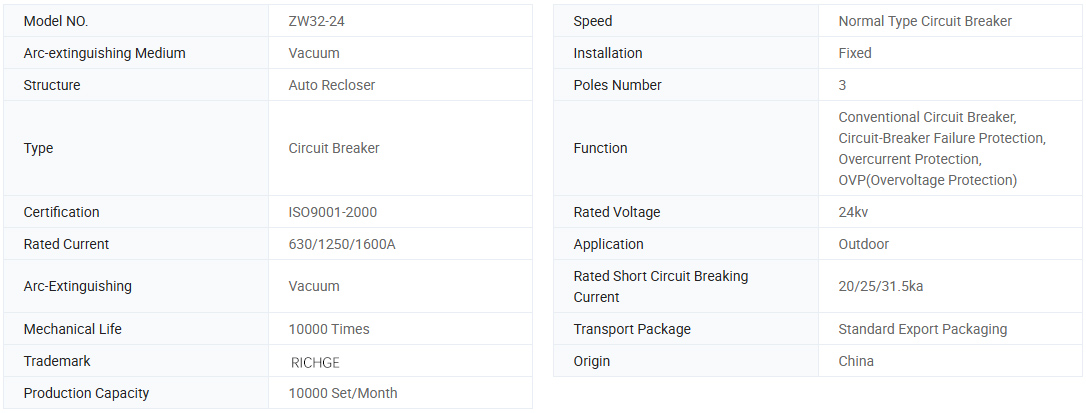

Grunnleggende info.

Modellbeskrivelse

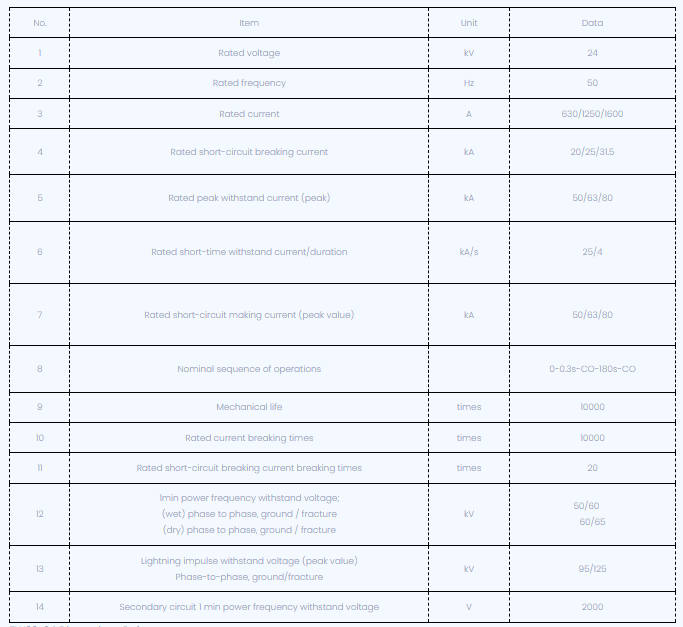

Teknisk parameter

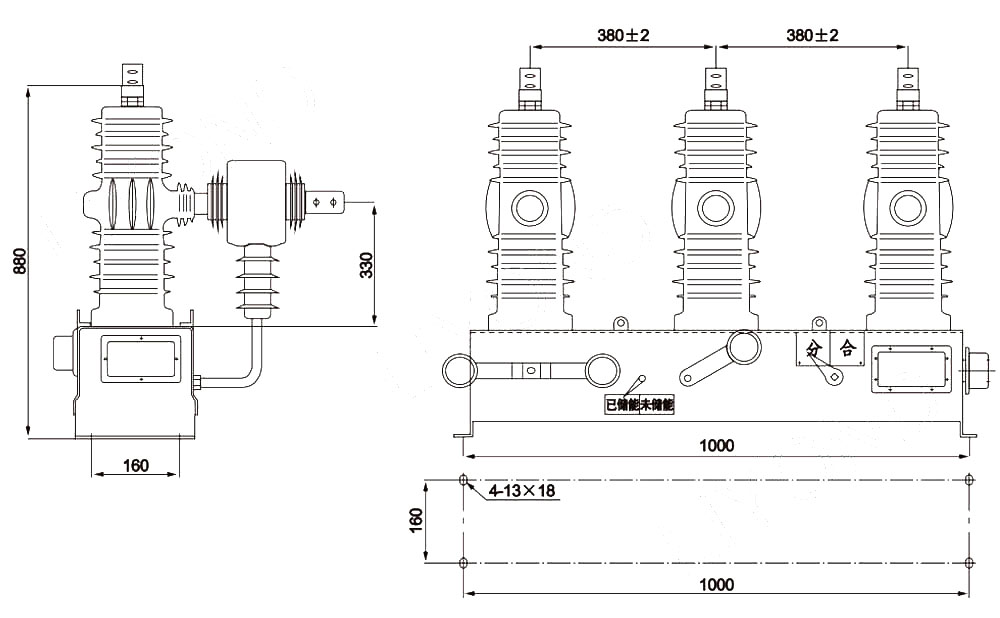

Skissere dimensjonstegning

ZW32-24 Dimensjoner referanse

Når du bestiller, vennligst spesifiser produkttypen, navnet, mengden, nominell strøm, nominell kortslutningsbrytende strøm, strømforhold for gjeldende transformator, driftsmodus og driftsspenning, etc.

Arbeidsforhold

1. Høyde 1000m;

2. Omgivelsestemperaturen er 45 ° C ~+65 ° C; Den daglige temperaturforskjellen er 25 ° C;

3. Vindhastigheten er ikke større enn 35m/s;

4. Jordskjelvintensiteten overstiger ikke 8 grader;

5. Forurensningsnivå: Nivå IV;

6. Installasjonssted: Ingen brennbar, tørr eksplosjonsfare, kjemisk korrosjonssted.
