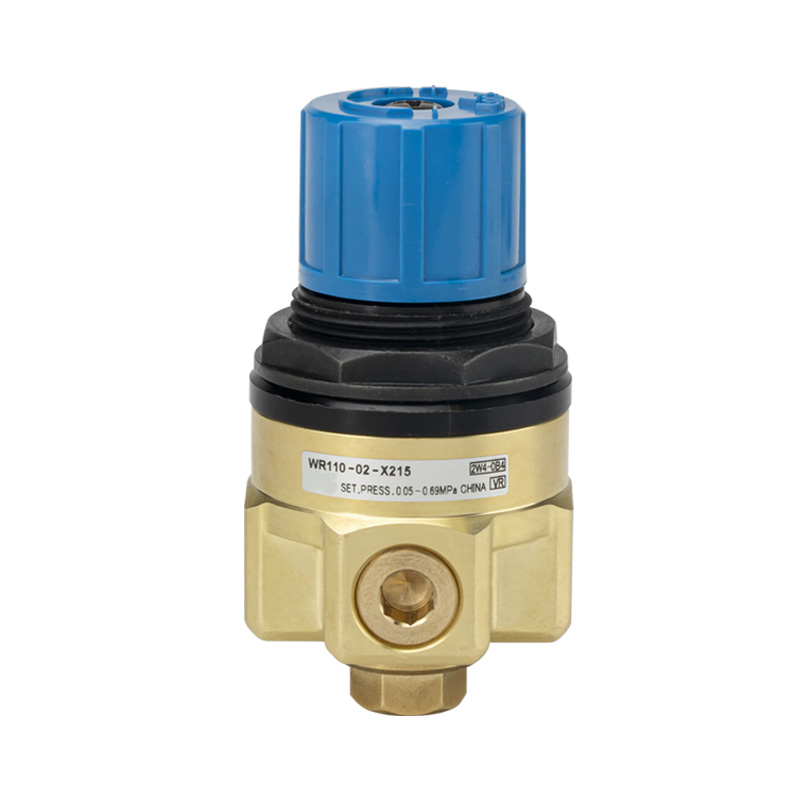

Kompakt vanntrykkregulator i WR110-serien

Merke:OLH av Richge Technology (睿其格科技)

Produktposisjonering

     WR110-serien er en direktevirkende kompakt trykkregulator eksklusivt utviklet for industrielle kjølevann- og prosessvannrørledninger. Konstruert med anti-korrosjon spesielt messinghus, leverer denne ventilen jevn vanntrykkregulering og forskjellige installasjonsalternativer for å matche miniatyrvannsirkulasjonssystemer.

Struktur og arbeidsprinsipp

     --Direktevirkende kompositt stempel-membran struktur med innebygd avlastningsfunksjon

     --Gjeldende medium: Vann fra springen og generelt industrivann; ikke egnet for avionisert eller ultrarent vann

     --Ventilkroppen bruker spesielt messingmateriale med anti-rust og anti-skaleringsytelse

     --Utstyrt med toppmontert låsbar blå justeringsknapp

     --Reservert Rc1/8 sideport for trykkmålerinstallasjon

     --To monteringsløsninger: direkte gjenget installasjon eller valgfri B21-1P festebrakett

Kjernenøkkelfunksjoner

1. To valgfrie justerbare trykkområder

     --WR110-X224 lavtrykksversjon: 0,08–0,39 MPa

     --WR110-X215 middels trykkversjon: 0,05–0,69 MPa Maks arbeidstrykk når 0,8 MPa, og prøvetrykket står på 1,72 MPa.

2. Vannklasse anti-korrosjon messing konstruksjon

     Spesiell messingkropp motstår effektivt vannkorrosjon og kalkansamling. Matchet med vannbestandige gummipakninger, dekker driftstemperaturen -5℃ ~ +60℃.

3. Mini kompakt og lett kontur

     Total dimensjon φ45×75 mm med nettovekt kun 0,26 kg, perfekt tilpasset innebygd utstyr og smale kjølevannsrørledninger.

4. Stabil regulering med overtrykksavlastningsbeskyttelse

     Rask respons og små utgangstrykksvingninger. Den interne avlastningskanalen frigjør automatisk overtrykk for å sikre nedstrøms rørledninger. Den låsbare knotten unngår utilsiktet trykkjustering forårsaket av vibrasjoner eller utilsiktet berøring.

5. Fleksible gjengeporter og flerveismontering

     Standard Rc1/8- og Rc1/4-porter; NPT gjenger valgfritt for X215-modell. En dedikert sidemålerport er reservert, og vertikal installasjon anbefales for optimal ytelse.

Tabell med tekniske spesifikasjoner

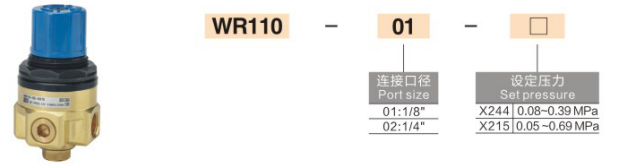

Modellkodeforklaring

Eksempel: WR110-02-N-X215

     --WR110: Base produktserie

     --01 / 02: Tilsvarende portstørrelse

     --N: NPT trådversjon; blankt merke representerer standard Rc-tråd

     --X215 / X224: Kode for forskjellige trykkjusteringsområder

Typiske applikasjonsscenarier

     Maskinverktøy og spindel kjølevannsirkulasjonslinjer Kjølesystemer for laserskjærings- og sveiseutstyr Små vannbehandling og RO-membraninnløpstrykkstabilisering Vannforsyningsrørledninger for testing av instrumenter og analytiske enheter Fuktings- og sprøytekretser i trykkeri- og papirfremstillingsmaskiner Ikke-rene prosessvannrørledninger for medisinsk og halvlederhjelpeutstyr.

Sammendrag av én setning

     WR110 vannspesifikk trykkregulator har antikalkhus i messing, 0,8 MPa trykkklassifisering, doble justerbare trykkområder, kompakt størrelse, innebygd avlastning og låsbar knott, noe som gjør den til den foretrukne trykkreguleringskomponenten for små industrielle vannsirkulasjonssystemer.
