VZM500 (VZM5) serie 5/2-veis mekanisk ventil

VZM500 (VZM5) serie 5/2-veis mekanisk ventil | Medium flow elastisk tetning pneumatisk kontrollventil

Merke: SOLH by Richge Technology | SMC-kompatibel 5-ports mekanisk aktivert pneumatisk ventil

1. Produktoversikt

     SOLH VZM5 (VZM500)-serien er enmellomstor 5/2-veis mekanisk reguleringsventil fullt kompatibel med SMC-standarden. Ved hjelp av høy pålitelig elastisk gummitetningsstruktur, har den stabil forsegling, rask respons og utmerket middels flytytelse med Cv-verdi på opptil 0,6. Utstyrt med standard Rc1/8-port og komplette valgfrie aktuatorhoder, støtter den mekanisk grenseutløsning, manuell jog-kontroll og sikkerhetskretslås. Med fleksibel fotmontering og manifold-integrert installasjon, høyfrekvent holdbarhet og bred trykktilpasningsevne, fungerer den som standard mainstream-modell for tosylindret synkronisering, pneumatisk kretsbytte og mekanisk grensekontroll i automatiserte produksjonslinjer.

2. Kjerne tekniske spesifikasjoner

3. Portdefinisjon og kretsmodus

  3.1 Standard 5/2-veis modus (dobbel kontroll/mekanisk kontroll)

     1(P) = Lufttilførselsport, 2(A) = Positiv utgangsport, 3(B) = Omvendt utgangsport, 4(EXH) = Eksosport, 5(EXH) = Eksosport. Realiserer toveis svitsjing og rask utblåsning av pneumatiske aktuatorer.

  3.2 Valgfri 5/3-veis modus (mellomposisjon)

     Valgfri middels lukket type og middels trykkavlastningstype, nøyaktig tilpasning til pneumatisk posisjonering, trykkopprettholdelse og presise krav til slagkontroll.

  3.3 Pilotportspesifikasjon

     EXH-pilotporten bruker M5×0,8 gjenger. Den eksterne pilotversjonen støtter uavhengig luftkildekontroll, egnet for sentralisert pneumatisk kontroll og matchende scenarier med storstrømssløyfe.

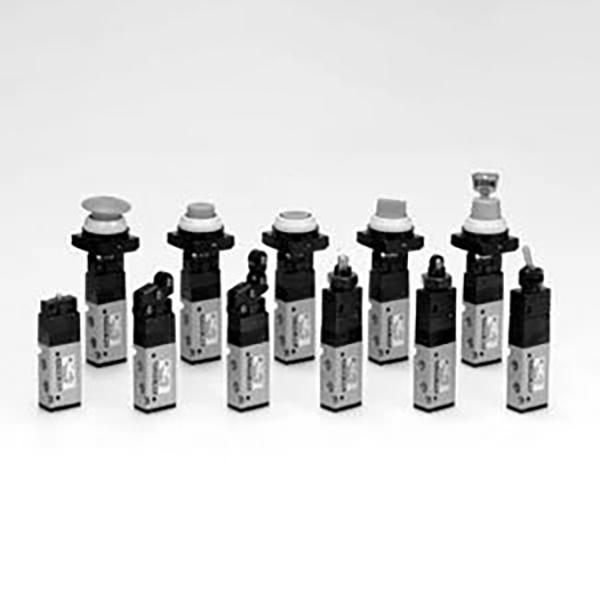

4. Full serie aktuatorhodealternativer

5. Modellkodingsregler og vanlige modeller

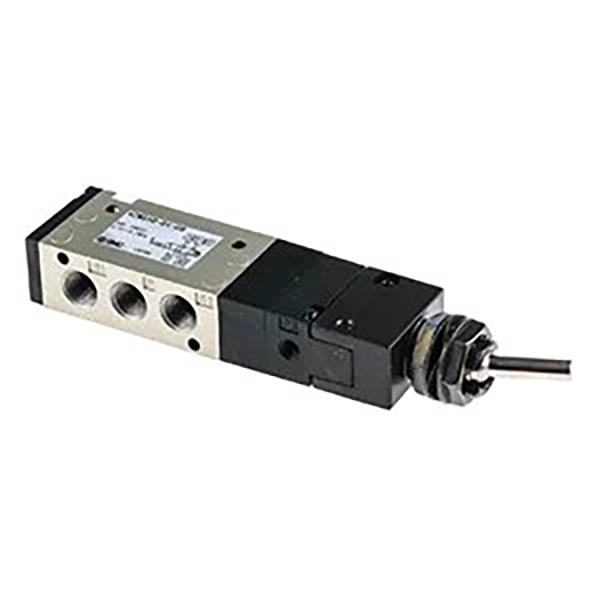

  5.1 Modelltolkning (eksempel: VZM550-01-08)

     • VZM550: Standard 5/2-veis elastisk tetning grunnleggende mekanisk ventil

     • Portkode: 01=Rcl/8; N01=NPT1/8; F01=G1/8

     • Aktuatorkode: 08=vippespak; 01=rullespak; 30=trykknapp; 37=push-pull

     • Valgfritt suffiks: -L=med fotfeste; -3=5/3-veis type; P=ekstern pilottype

  5.2 Hot-selgende standardmodeller

     • VZM550-01-01: 5/2-veis, grunnleggende rullespak, Rc1/8-port, foretrukket for generelle mekaniske grense-scenarier

     • VZM550-01-30: 5/2-veis, trykknapptype, Rc1/8-port, egnet for manuell utstyrsjogg og feilsøking

     • VZM550-01-37: 5/2-veis, push-pull type, Rc1/8 port, for manuell låsing og kontroll mot feilbetjening

     • VZM550-01-02: 5/2-veis, ensrettet rullespak, Rc1/8-port, profesjonell anti-rebound grensekontroll

6. Kjerneproduktfordeler

  6.1 Standard middels stor strømning

     Utstyrt med universell Rc1/8-port og Cv=0,6 strømningskoeffisient, matcher pneumatiske kretser med middels strømning perfekt, og realiserer stabil synkron handling av doble sylindre og pålitelig kobling av flere aktuatorer.

  6.2 Høystabil elastisk forsegling

     Vedtar integrert gummiventilkjerne elastisk tetningsstruktur, med null lekkasje, stabil trykkholding og rask responshastighet. Den gir lang levetid og ultralave vedlikeholdskostnader under konvensjonelle industrielle arbeidsforhold.

  6.3 Utløsermoduser med full dekning

     Komplette aktuatoralternativer, inkludert rulle, stempel, vippespak, knapp og push-pull-typer dekker fullstendig mekanisk grense, automatisk utløsning, manuell feilsøking og sikkerhetssperreapplikasjoner.

 6.4 Diversifisert fleksibel installasjon

     Støtter uavhengig montering av fotbrakett og manifold integrert klyngeinstallasjon. Vilkårlige EXH-porter kan føres i rør for eksos, tilpasset tett paneloppsett og begrenset installasjonsplass.

  6.5 Høyfrekvent industriell holdbarhet

     Støtter opptil 300 c.p.m høyfrekvent syklisk drift, med utmerket slag- og vibrasjonsmotstand. Den tilpasser seg stabilt til langsiktig kontinuerlig drift av tungt industrielt utstyr.

  6.6 Ekstern pilotutvidbar design

     Valgfri ekstern pilotkontrollmodus realiserer ekstern og sentralisert luftkildekontroll, og oppfyller samsvarskravene til hovedkretser med stor strømning og automatiserte integrerte pneumatiske systemer.

7. Typiske applikasjonsscenarier

     • To-sylindret synkron kontroll: Sikre synkron samvirkende handling av doble sylindre i automatisert utstyr for å forbedre kjørekonsistensen.

     • Pneumatisk kretsbytte: Klemme/løsne kobling av jigger og inventar, stasjonskobling og pneumatisk sløyferetningskontroll.

     • Mekanisk grenseutløsning: Slag på plass signalutløsning og mekanisk forriglingsbeskyttelse via rullespakaktuatorer.

     • Manuell driftskontroll: Utstyrsfeilsøking, manuell jog start/stopp og panel manuell kontroll via knapp og push-pull typer.

     • Sikkerhetsbeskyttelseskrets: Tilbakestilling av nødstopp og sikkerhetsdørsperrebeskyttelse med låsbare og sopphodeaktuatorer.

     • Industri generell automatisering: Høyfrekvent posisjonskontroll og multiaktuatorkobling for emballasje, utskrift og elektronisk produksjonsutstyr.

8. Sammenligning av modellvalg i VM-serien

Sammendrag av én setning

     SOLH VZM500 (VZM5)-serien 5/2-veis mekanisk ventil integreresRc1/8 standard port, Cv0.6 middels stor strømning, full-serie multifunksjons aktuatorer og fleksible installasjonsmoduser, som er standard mainstream-kjernekomponent for automatiserte tosylindrede synkronkontroll- og pneumatiske kretskoblingssystemer.
