VM4 (VM400) Series Medium 3-Port Poppet Mekanisk ventil

Merke:SOLH av Richge Technology

Produktposisjonering

     VM4 (VM400)-serien er en mellomstor 3-ports tallerkenventil som kan byttes ut med originale SMC-modeller, plassert mellom mini VM1 og høystrøms standard VM2-serien. Den støtter hele driftsområdet fra vakuum (-100 kPa) opp til 1,0 MPa positivt trykk med universell Rc1/8-port, dobbel side/bunn røroppsett, robust metallkonstruksjon, ultralang levetid og komplette utskiftbare aktuatorhoder. Mye brukt for slaggrensedeteksjon, manuell joggeoperasjon og sikkerhetssperrekretser på generelt automasjonsutstyr.

Kjerne tekniske spesifikasjoner

  1. Grunnleggende generelle parametere

     --  Seriekode: VM400 (kortnavn VM4)

     --  Kretstype: 3/2-veis; Normalt lukket (NC-standard), Normally Open (NO valgfritt

     --  Struktur: Direktevirkende tallerkentype, tett forsegling, støvtett, forlenget levetid

     --  Gjeldende væske: Trykkluft, inert gass

     --  Driftstrykkområde: -100kPa ~ 1,0MPa (vakuumkompatibel, fordel i forhold til VM2)

     --  Omgivelses- og middels temperatur: -5 ~ +60 ℃ (ingen intern ising tillatt)

     --  Porttråd: Rc1/8 (01); valgfri NPT1/8 (N01), G1/8 (F01)

     --  Strømningsytelse: Effektivt snittareal 7 mm², Cv = 0,38

     --  Nettovekt: Standard basismodell 110 g

     --  Røroppsett: Sideport (01), bunnport (00)

     --  Smøring: Smørefri; ISO VG32 turbinoljesmøring valgfritt

     -- Maks koblingsfrekvens: 60 sykluser/min for trykknapp / rulleaktuatorer; 6 sykluser/min for knott/velgerhoder

     --  Støt- og vibrasjonsmotstand: 1000m/s² slagfasthet, 70m/s² vibrasjonsmotstand (tung industrikvalitet)

  2. Ytre totaldimensjoner (mm)

     --  Sideportversjon: 18 × 30 × 57

     --  Bunnportversjon: 18 × 30 × 62

  3. 3-ports kretsdefinisjon og logikk

     -- Port 1(P): Hovedluftinntak

     --  Port 2(A): Utgangsport for styresignal

     --  Port 3(R): Eksosport

     --  NC Normally Closed Logic: Uaktivert → P avskåret fra A, A koblet til eksos R; Etter aktivering → P kobles til A, A kobler ut eksos R

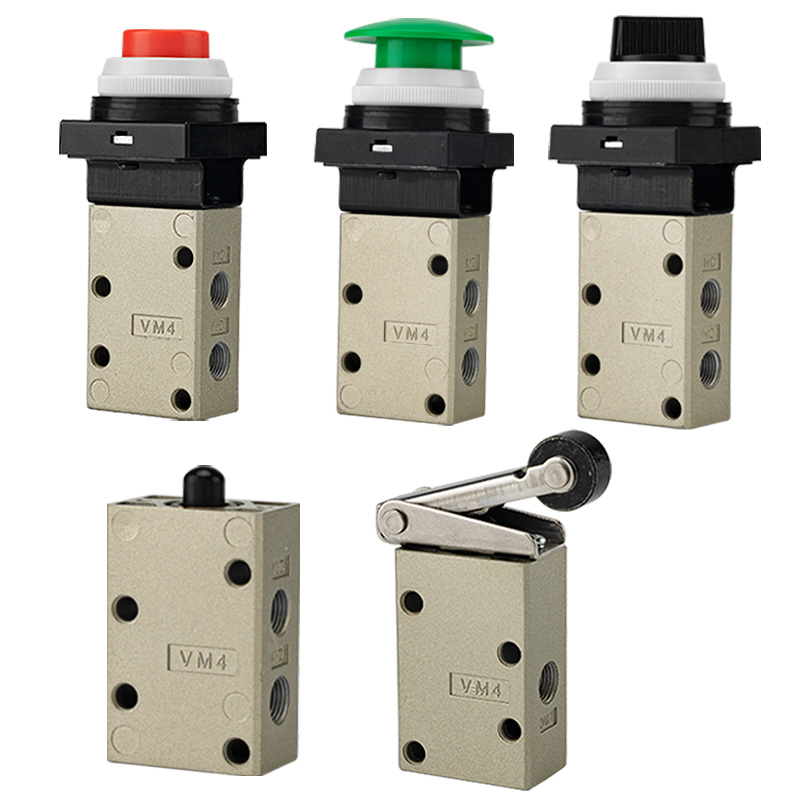

Fullt utvalg av utskiftbare aktuatorhoder

  1. Rullespaktype (mest populær for slaggrensesensor)

     -- VM431: Standard POM-plastrullespak

     -- VM431S: Rullespak i herdet stål for kraftig slitesterk kontinuerlig drift

     -- VM432: Enveis anti-rebound rullespak for å eliminere feilbetjening av revers trigger

 2. Rett stempeltype

     -- VM430: Standard rett stempelmodell, støtter spesialtilpassede aktuatorfester

  3. Trykkknapp og nødstopphoder for sopp (manuell jog og sikkerhetssperre)

     -- VM432: Flat standard trykknapp

     -- VM432Y: Godt synlig gult sopphode for nødstopp

     -- VM432R: Rød nødstoppknapp for sopp

     -- VM432G: Grønn indikator-trykknapp

  4. Knott / Velger / Låsbare sikkerhetsaktuatorer

     -- VM434: 2-posisjons / 3-posisjons dreiebryter

     -- VM435: Låsbar trykknapp for å forhindre utilsiktet falsk utløsning

     -- VM436: Vippeaktuator for hengselspak

Modellkodeforklaring

 1. (Eksempel: VM431-01-01S)

     -- VM431: 3-ports krets + rullespakaktuator

     -- 01: Port gjengekode (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Sideport-røroppsett (00 = bunnportoppsett)

     -- S: Valse av herdet stål (ingen suffiks = standard POM-plastrulle)

     -- Farge suffiksmerke: Y=gul sopp, R=rød sopp, G=grønn trykknapp

  2. Populære standardmodeller

     -- VM431-01-01A: 3-ports POM-rullespak, Rc1/8 sideport (universell modell for generell bruk)

     -- VM431S-01-01A: 3-ports herdet stålvalse, slitesterke arbeidsforhold

     --  VM430-01-00A: 3-ports rett stempel, bunnport for tilpasset aktuatormontering

     -- VM432Y-01-01A: 3-ports gul sopphode nødstoppventil

Kjerneproduktfordeler

     -- Ultrabredt område for dobbeltvakuum og positivt trykk: Stabil drift fra -100 kPa vakuum opp til 1,0 MPa, kompatibel med både vakuumadsorpsjon og standard positivt trykkkretser (VM2 støtter ikke vakuum)

     - Pålitelig tetningskonstruksjon: Utmerket lufttetthet, motstand mot støvforurensning, rask respons og ultralang levetid

     -- Universal Rc1/8 standardgjenge: Mye brukt portstørrelse for generelt automatiseringsutstyr med stor utskiftbarhet

     -- To side-/bunnrøroppsett: Fleksibel installasjonsoppsett for tett panelstabling og utstyr med begrenset plass

     -- Komplett aktuatorportefølje i hele serien: Rullespak, stempel, flat trykknapp, farget sopphode, dreieknapp og låsbare hoder dekker slaggrensen fullt ut, manuell jogging, nødstopp og velgerkontrollkrav

     -- Kraftig industriell robust konstruksjon: Solid metallventilhus, valgfri herdet stålrulle og høy støt-/vibrasjonsmotstand for tøffe kontinuerlige produksjonslinjer

     -- Smørefri vedlikeholdsfri design: Lave driftskostnader og rent oljefritt luftkretsmiljø

Typiske industrielle anvendelsesscenarier

     -- Utstyrsslaggrensegjenkjenning: Sylinder- og skyvebord i full posisjon tilbakemelding med rullespakaktuator

     -- Vakuumadsorpsjon og frigjøringskontrollkretser (stabil drift ved -100kPa undertrykk)

     -- Manuell joggetest og igangkjøring av utstyr via paneltrykknappaktuatorer

     -- Maskinsikkerhetsnødsperre: Gult/rødt sopphode for rask avstenging av luftkretsen

     -- Pneumatisk kobling av jigg og feste for å klemme/løsne løkker

     -- Høyfrekvent mekanisk triggerkontroll for emballasje, trykking og tekstilmaskiner

     -- Små automatiserte arbeidsstasjonsposisjonssignaltilbakemeldinger og mekaniske sikkerhetssperrekretser

Sammenligningstabell for utvalg: VM1 / VM2 / VM4-serien

Sammendrag av én setning

     SOLH VM4 medium 3-ports tallerkenventil er utstyrt med universal Rc1/8-port, Cv=0,38 strømningskapasitet, full vakuum ~1,0MPa trykkkompatibilitet, pålitelig tallerkenforsegling, komplette utskiftbare aktuatorer og dobbel side/bunn røroppsett, og fungerer som den foretrukne middels mekaniske kontrollventilen for langtidsmotstandsdrift og langtidsmotstandsdrift i vakuumarbeidsforhold.
