Rekvisita Utendørs Høyspent Dobbel Strømisolering Knivbryter Gjennom veggfrakoblingsbrytere

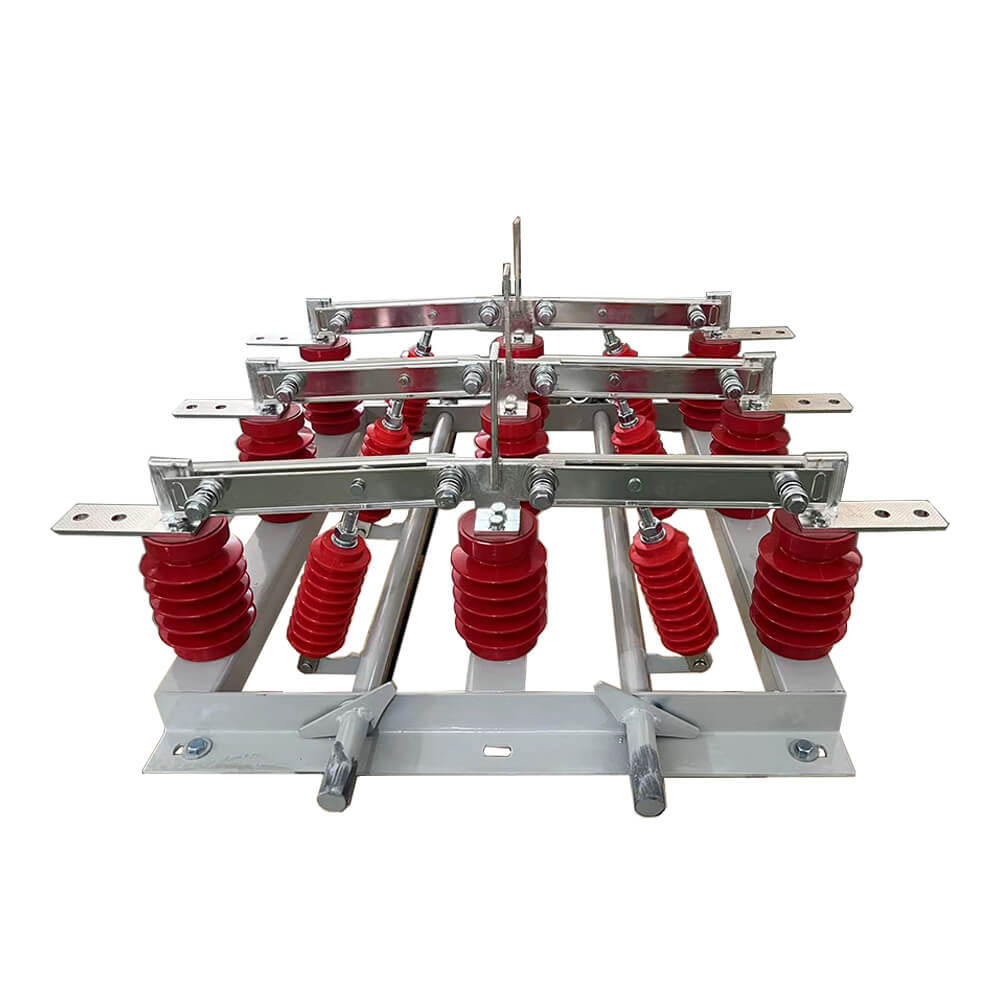

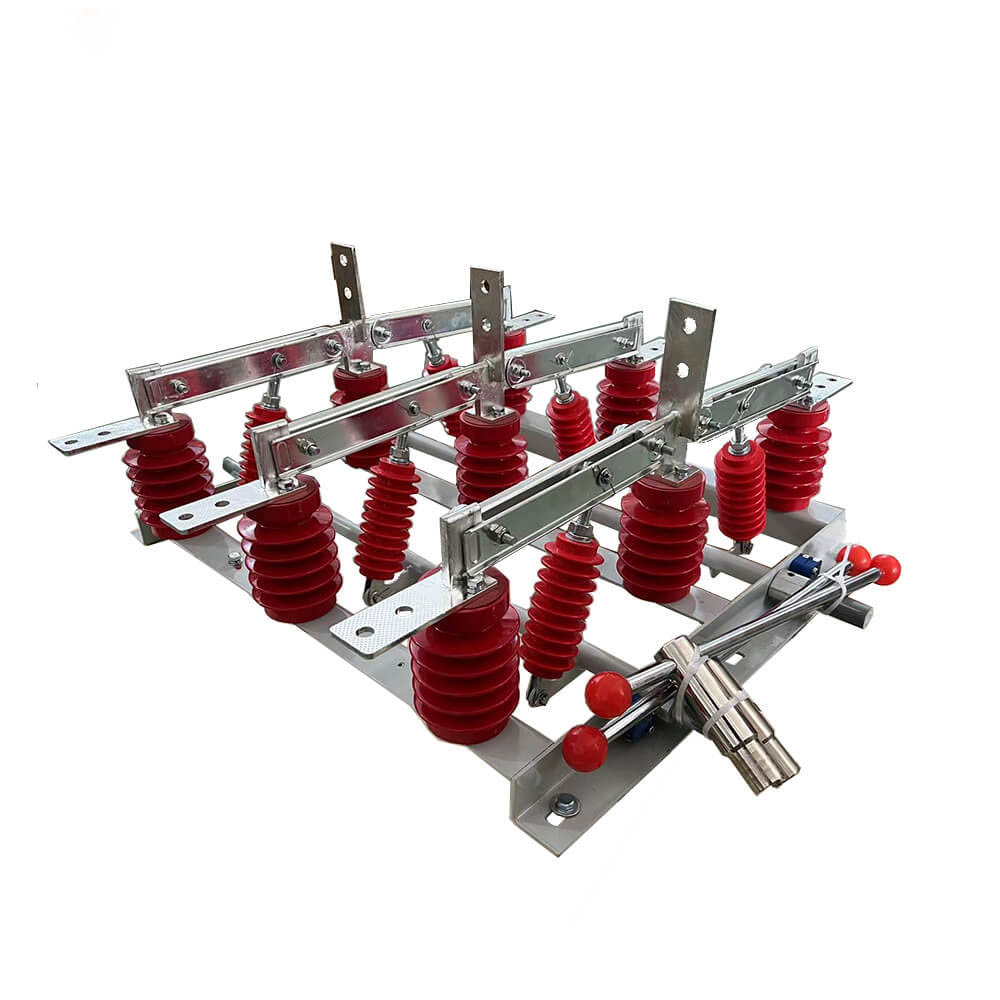

LIYOND-tilbehør Utendørs høyspent dobbel strømisolering Knivbryter gjennom veggfrakoblingsbrytere

Struktur og arbeidsprinsipp

     Den ledende delen av GN19-12/400, 630, 1000, 1250 type frakoblingsbryter er festet på basen med to søyleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 type har en søyleisolator og en porselenshusisolator.) De tre fasene er installert parallelt, og den ledende delen består av statiske kontakter av kontaktkniver og kontaktholdere (eller ledende stenger). Hver fase av kontaktkniven er koblet til midten av båndisolatoren, båndisolatoren og installert på bunnen av spindelen tilkoblet. Spindelen er koblet til koblingsstangen (levert av brukeren) og CS6-1 type bevegelsesmekanisme gjennom håndtaket. Forbindelseskontaktkniven er sammensatt av to slissede kobberplater, som ikke bare øker varmeavledningsområdet til kontaktkniven for å senke bunntemperaturen, men også forbedrer den mekaniske styrken til kontaktkniven, slik at bryterens dynamiske stabilitet forbedres. Den ene enden av kontaktkniven er montert på kontaktblokken (eller på den ledende stangen) med en bolt (bil fra Shaw). GN19-12/1000, 1250 i kontakt med installasjonen av magnetisk låseplate, pluss formålet med den magnetiske låseplaten er at når en stor kortslutningsstrøm for å forbedre de to sporene kontaktkniven mellom de| tiltrekning. GN19-12/400, 630 frakoblingsbrytere har en liten grense for strøm, så det er ikke nødvendig å legge til en magnetisk låseplate.

Nøkkelattributter

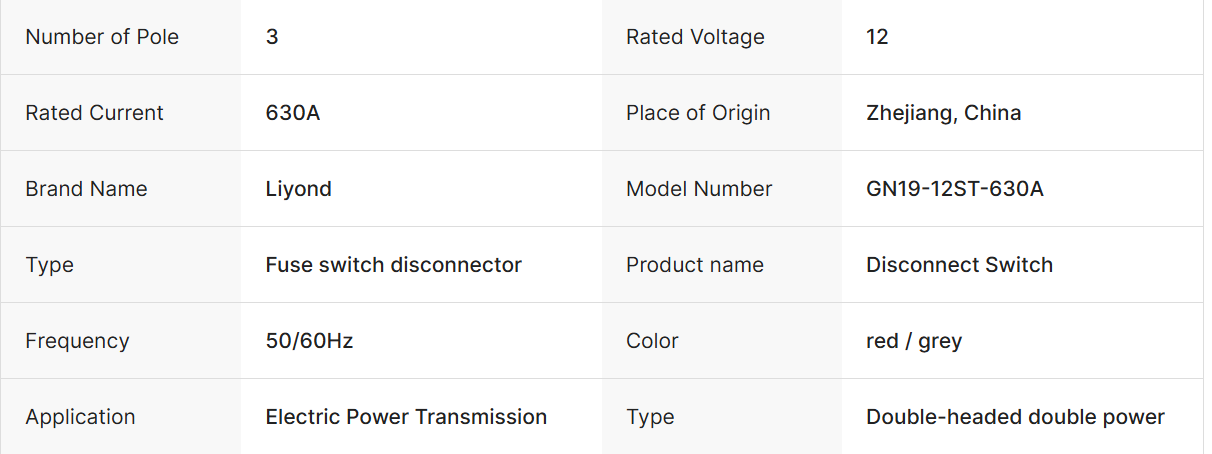

Grunnleggende info

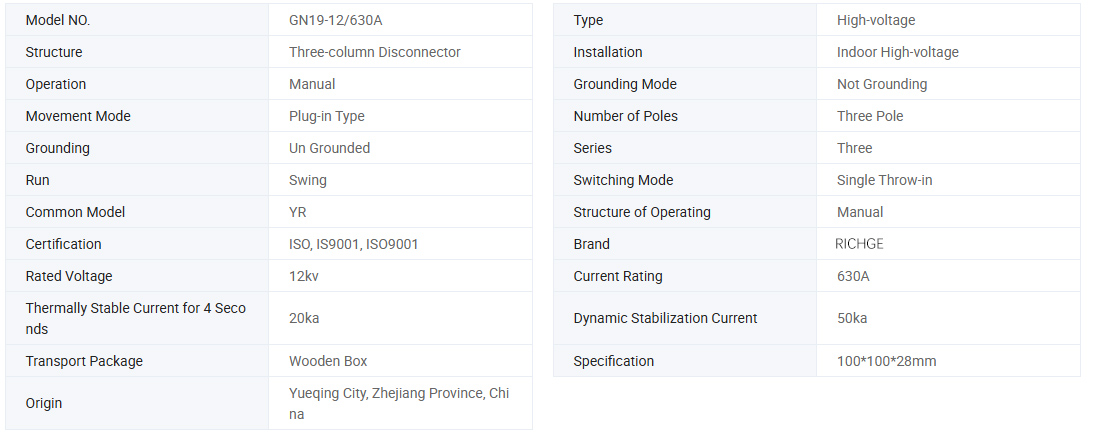

Teknisk parameter

Modell	Nominell spenning (kV)	Merkestrøm (EN)	Vurdert korttidsmotstå strøm (den / 4s)	Nominell topp tåle strøm (de)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31,5	12	1000	31.5	80
GN19-12/1250-31,5	12	1250	31.5	80
GN19-12C/400-12,5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31,5	12	1000	31.5	80
GN19-12C/1250-31,5	12	1250	31.5	80

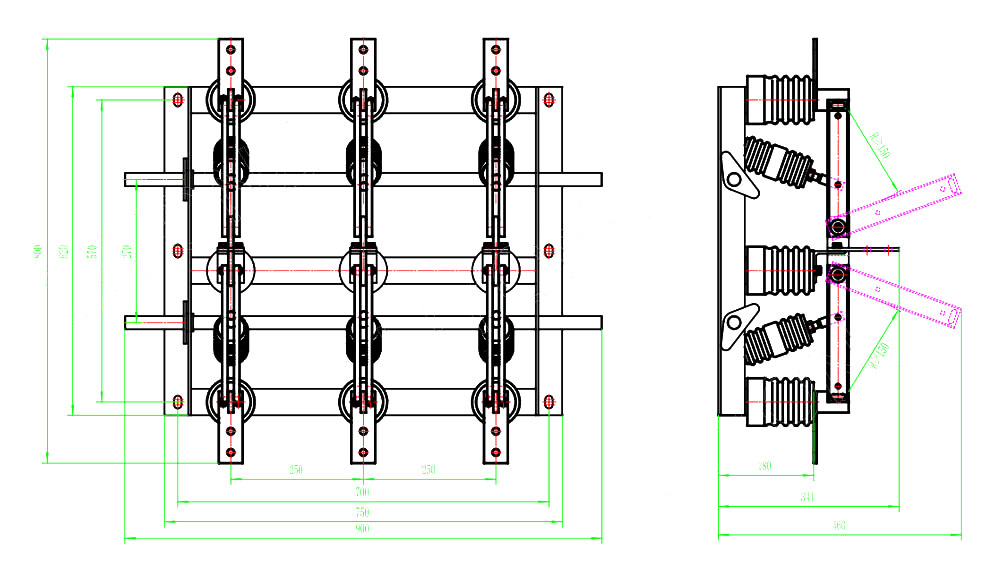

Tegning

Bruk miljøforhold

1. Den øvre grensen for omgivelsestemperatur +40 ℃, den nedre grensen -l0 ℃, Merk: Tillat lagring og transport ved -25 ℃

2. Høyde ikke mer enn 1000m

3. Relativ fuktighet: daglig gjennomsnitt er ikke mer enn 95 %, månedlig gjennomsnitt er ikke mer enn 90 %

4. Vanndamptrykk: det daglige gjennomsnittet er ikke mer enn 2,2 × 10-3Mpa, det månedlige gjennomsnittet er ikke mer enn 1,8 × 10-3Mpa

5. Luften rundt skal være fri for etsende eller brennbare gasser, vanndamp og annen åpenbar forurensning.

6. Ingen regelmessige og voldsomme vibrasjoner.

Merk: Ta kontakt med produsenten for å løse problemet hvis det ikke er i tråd med betingelsene ovenfor

Bestillingsinstruksjoner

● Godta OEM & ODM: JA

●Sertifikat: CE, testrapporter

●Produksjonstid: 7~ 12 virkedager

●Garantiperiode: 12 måneder

●Leveringstid: 15 dager

●Når du bestiller denne bryteren, vennligst oppgi modellspesifikasjonen, nominell spenning, nominell strøm og andre tekniske data.

●Hvis det er spesielle krav, kan du forhandle med oss ​​for å løse dem.
