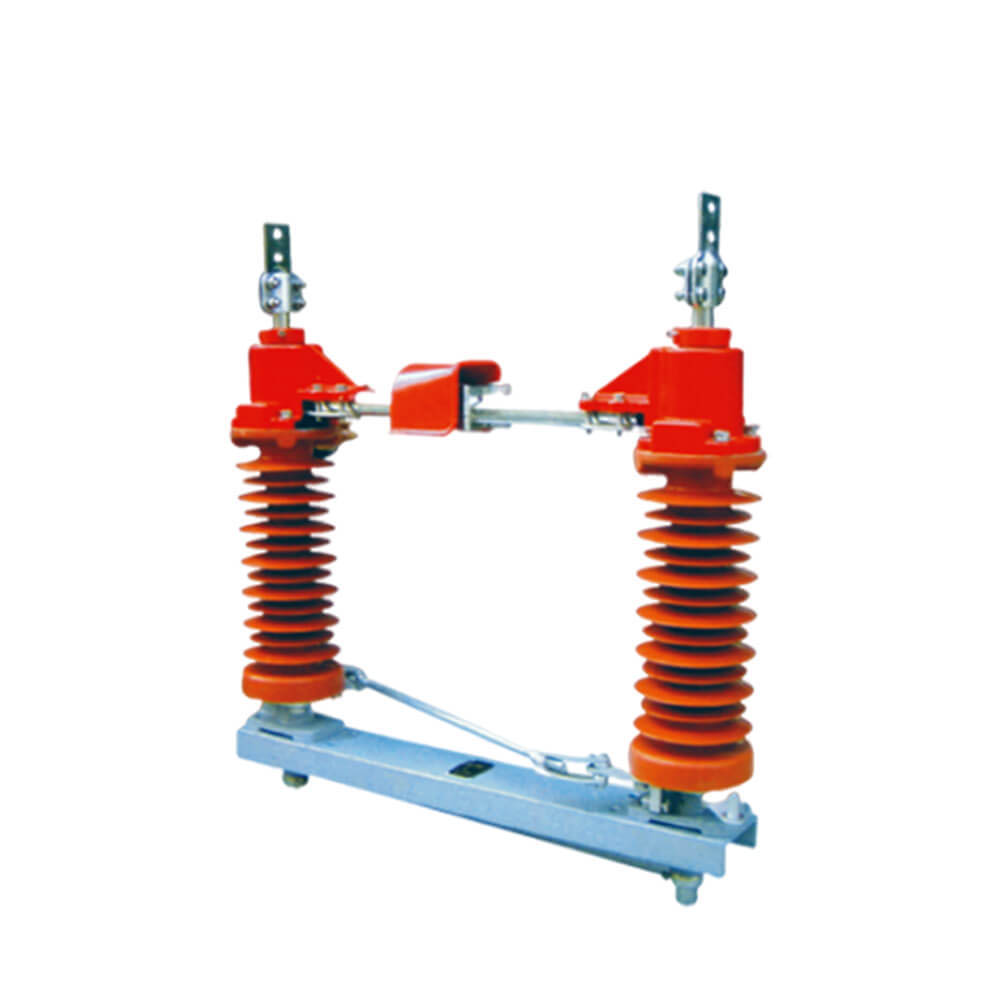

GW4-serien utendørs AC elektrisk skillebryter 12kV 40,5kV enpolet isolasjonsheks

GW4-12(40.5) Utendørs HV-frakoblingsbryter

  Høyspentskillebryter er en viktig bryteranordning i det elektriske systemet til kraftverk og transformatorstasjon, som må brukes sammen med høyspentbryter. Den brukes til å koble til, kutte av eller endre linjer av høyspentutstyr under spennings- og belastningsforhold. Dens hovedfunksjoner er: å sikre sikkerheten til høyspente elektriske apparater og enheter i vedlikeholdsarbeid, for å isolere spenningen, kan ikke brukes og kuttes, inngangsbelastningsstrøm og kortslutningsstrøm, kan bare brukes til noen koblingsoperasjoner som ikke produserer sterk lysbue, det vil si at den ikke har en bueslukkingsfunksjon; i henhold til installasjonsstedet kan det deles inn i innendørs type og utendørs type, i henhold til antall isolasjonssøyler, enkel kolonne type, dobbel kolonne type og tre kolonne type, med valgfritt utstyr for hvert spenningsnivå.

  GW4-12(40.5) utendørs AC høyspenningsbryter brukes til å åpne og lukke krets med spenning men ubelastet 50/60Hz, 12(40.5)kV strømsystem. Den samsvarer med standarder for IEC129-1984 AC-frakoblingsbryter og jordingsbryter og GB1985 og andre relative standarder.

Arbeidsmekanisme

  Høyspenningsfrakobling kan sikre sikkerheten til høyspente elektriske apparater og enheter i vedlikeholdsarbeidet, og spiller rollen som isolerende spenning. Den kan ikke brukes til å kutte, legge inn belastningsstrøm og bryte kortslutningsstrømmen. Den kan bare brukes til enkelte koblingsoperasjoner som ikke gir sterk lysbue, det vil si at den ikke har lysbueslukkingsfunksjon. I henhold til ulike installasjonssteder kan den deles inn i innendørstype og utendørstype, og den kan deles inn i innendørstype og utendørstype i henhold til antall isolasjonssøyler Søyletype, dobbelsøyletype og tresøyletype, med valgfritt utstyr for hvert spenningsnivå. Den kan også pålitelig isolere den avslåtte delen av høyspenningsdistribusjonsenheten fra den strømførende delen, for å sikre sikkerheten til vedlikeholdsarbeidet. Alle kontakter til høyspenningsskillebryteren er eksponert i luften med tydelige bruddpunkter. Frakobleren har ingen lysbueslukkingsanordning, så den kan ikke brukes til å kutte belastningsstrømmen eller kortslutningsstrømmen. Ellers, under påvirkning av høyspenning, vil bruddpunktet produsere en sterk lysbue, som er vanskelig å slukke av seg selv, og til og med kan forårsake overslag (kortslutning mellom faser eller faser), brenne utstyret og sette personlig sikkerhet i fare Det er en alvorlig ulykke med å "trekke frakobleren med last".

  Høyspenningsfrakobling kan også brukes til å bytte noen kretser for å endre driftsmodusen til systemet. For eksempel, i en dobbelbusskrets, kan en høyspenningsskillebryter brukes til å bytte driftskretsen fra en buss til en annen.

Strukturfunksjon

 Denne frakoblingsbryteren består av sokkel, isolasjonsstøtte, elektrisk materiale og betjeningsmekanisme. Det er to avstivere på hver stang, og elektrisk blad er installert på toppen av hver avstiver og koblingspunktet til de to bladene er mellom de to avstiverene. Med kjøring av betjeningsmekanismen kan de to bladene rotere horisontalt nitti grader for å lukke. Vi kan koble tre enpolede frakoblingsbrytere til en trepolet koblingsbryter gjennom koblingsstang. Denne frakoblingsbryteren kan matches med CS11 type eller CS17 type manuell mekanisme, og CS17 kan brukes i frakoblingsbryter med jording. (motormekanisme kan installeres i henhold til brukerens krav), Rimelig struktur, fleksibel drift; praktisk installasjon, i stand til å bruke enpolet eller trepolet; bred kontaktavstand, sikker og pålitelig isolering. Jordingstypen er fleksibel i henhold til brukerens krav, enkeltjording dobbel jording eller uten jording kan velges.

Grunnleggende info.

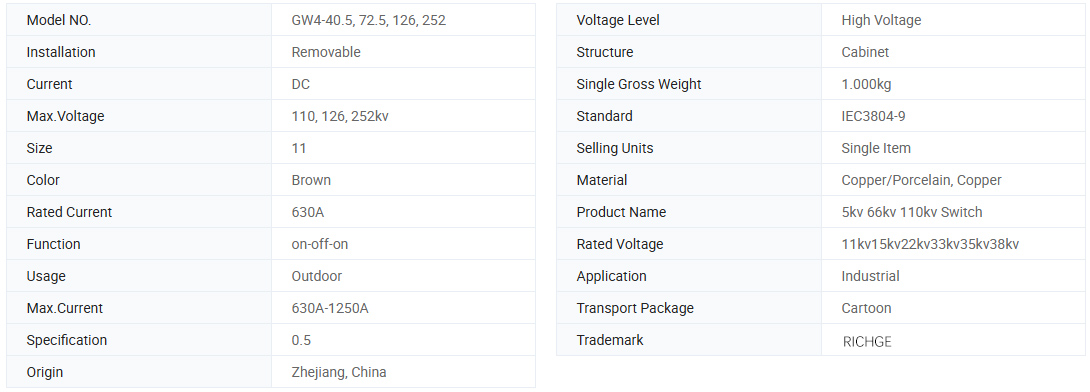

Teknisk parameter

Modell	Nominell spenning (kV)	Merkestrøm (A)	Tåler strøm (kA)	4s kort tid tåle strøm (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Tegning

Bruk miljøforhold

1. Høyde: ≤3000m;

2. Omgivelsestemperatur: -25℃~+40℃;

3. Vindhastighet: ≤35m/s;

4. Forurensningsgrad: ≤III;

5. Jordskjelvintensitet: ≤8 grader;

6. Gjeldende anledninger skal være fri for brennbare, eksplosive stoffer, kaustisk gass.

Bestillingsinstruksjoner

● Godta OEM & ODM: JA

●Sertifikat: CE, testrapporter

●Produksjonstid: 7~12 virkedager

●Garantiperiode: 12 måneder

●Leveringstid: 15 dager

●Når du bestiller denne bryteren, vennligst oppgi modellspesifikasjonen, nominell spenning, nominell strøm og andre tekniske data.

●Hvis det er spesielle krav, kan du forhandle med oss ​​for å løse dem.
