LW8-40,5 35kV Outdoor AC High Voltage SF6 Circuit Breaker

LW8-40,5 35kV Outdoor AC High Voltage SF6 Circuit Breaker

       LW8 (A) -40,5 utendørs AC SF6-effektbryter er en trefaset, 50Hz utendørs høyspent elektrisk enhet designet for bruk i kraftsystemer med en nominell spenning på 40,5 kV. Den bruker SF6-gass som bue-slukking og isolasjonsmedium, med en komprimert gassbue-legendingsmekanisme, noe som gir overlegen avbruddsevne. Denne effektbryteren er egnet for applikasjoner i kraftstasjoner, kraftverk og distribusjonsnettverk der den pålitelig kan bytte både rangerte og kortslutningsstrømmer. Det er også ideelt for bruk som en lenkebryter eller for å koble fra kondensatorbanker. Enheten inkluderer en innebygd gjeldende transformator for måle- og beskyttelsesformål, noe som gjør det til et utmerket valg for å oppgradere eldre brytersystemer.

Produktstruktur

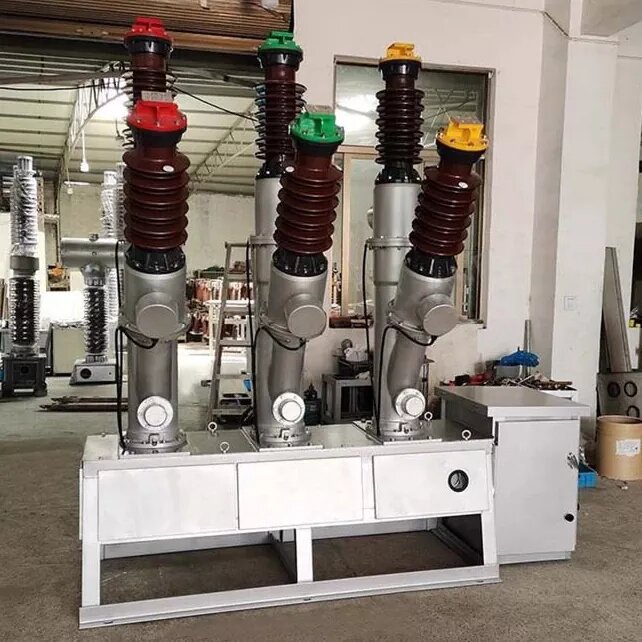

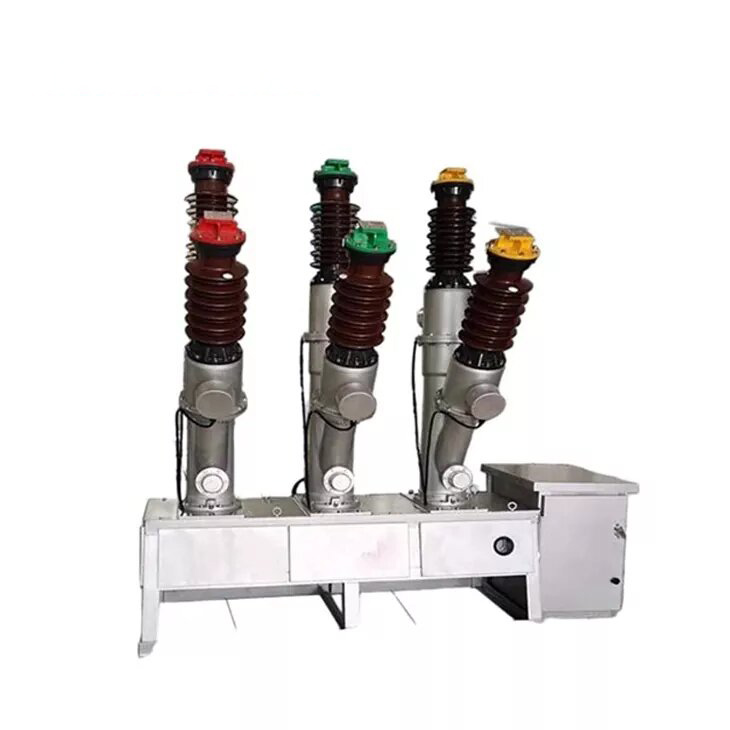

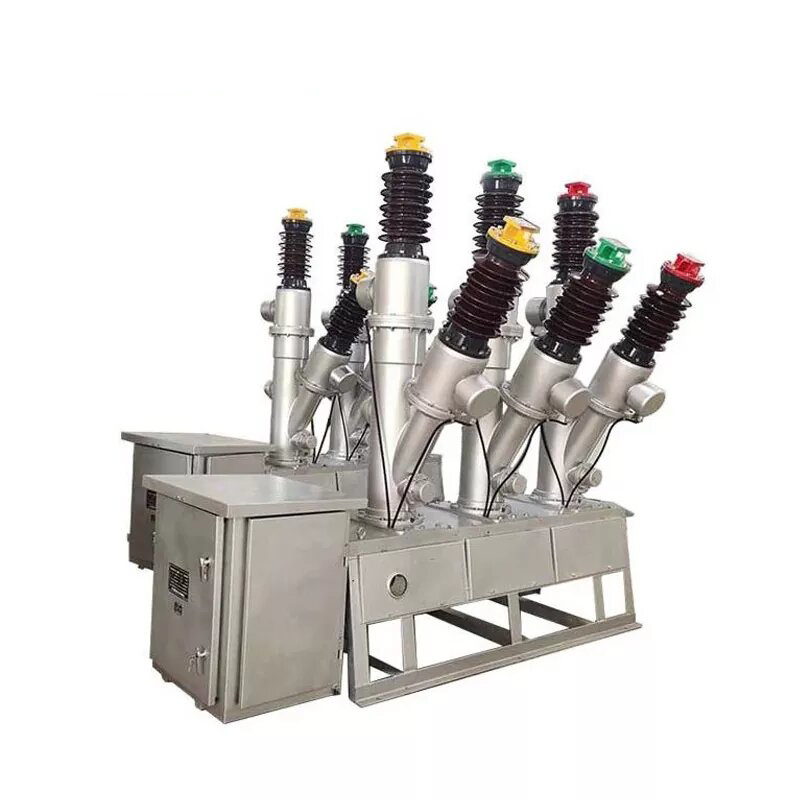

Bryteren har en porselens kolonnedesign med tre distinkte faser, hver utstyrt med et eget bue-slukkende kammer fylt med trykkluft. Trefasegassen er forbundet med kobberrør. De viktigste komponentene i bryteren inkluderer porselenhuset, nåværende transformator, bue slukkende kammer, absorber, driftsmekanisme, overføringsboks, basisramme, tilkoblingsstenger og fjærer. Porselenhylsen fungerer som støtte og isolasjon for å koble bryterens hovedkrets til kraftsystemet. Det utgjør også en del av trykkfartøyet, gir robust styrke og sikrer lufttetthet.

Applikasjoner:

 Kraftoverføring og distribusjon: Egnet for bruk i transformatorstasjoner og kraftdistribusjonsnettverk.

 Switching-operasjoner: Håndterer rangerte strømmer, kortslutningsstrømmer og nødforkoblinger.

 Kapacitor Bankbeskyttelse: Kan koble fra kondensatorbanker trygt, og sikre jevn systemoperasjoner.

 Beratte utskifting: Et flott alternativ for å erstatte eldre, utdaterte effektbrytere i systemet.

Miljøforhold:

 OLTITET: Opptil 3000 meter over havet.

 Ambient temperatur: Fra -30 ° C til +45 ° C.

 Fengslingsnivå: Egnet for miljøer klassifisert som nivå II, III eller IV.

 Humiditet: Daglig gjennomsnittlig fuktighet over 95%, med et månedlig gjennomsnitt på ikke mer enn 90% (ved 25 ° C).

 Vindtrykk: Ikke over 700pa, tilsvarer vindhastigheter opp til 34 m/s.

 Bruksforhold: Ideell for områder som er fri for brennbare materialer, eksplosjonsrisiko, kjemisk korrosjon og alvorlige vibrasjoner.

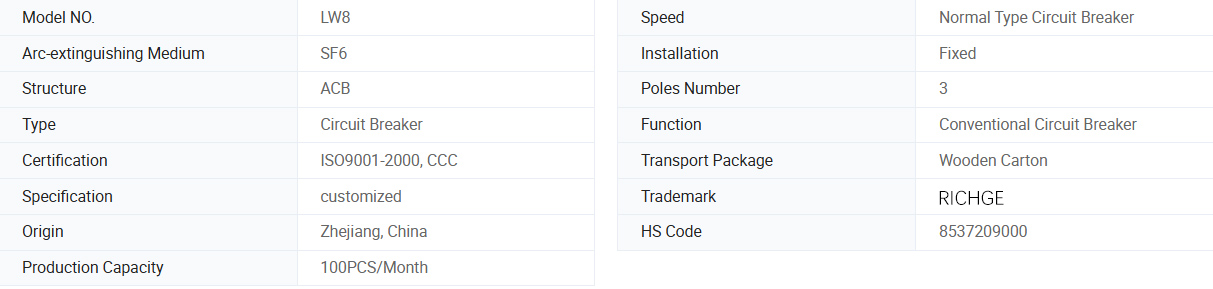

Grunnleggende info.

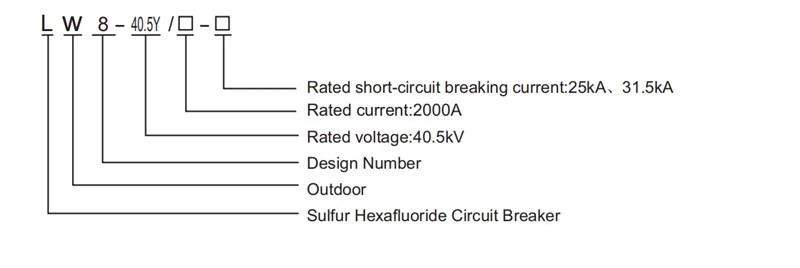

Modellbeskrivelse

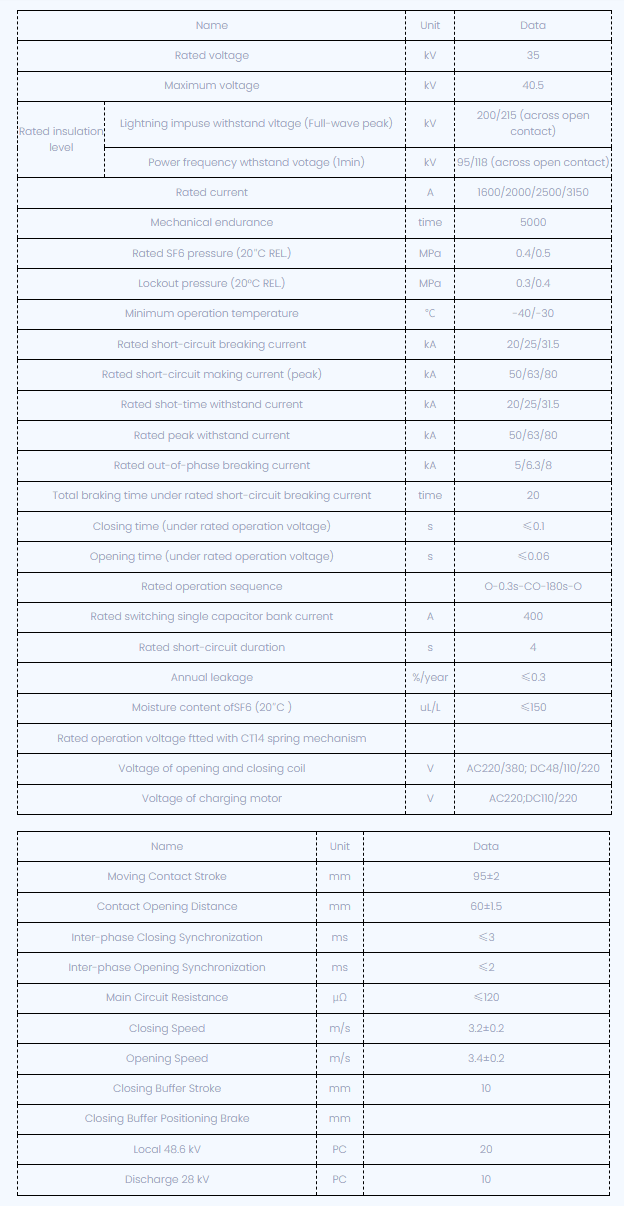

Tekniske parametere

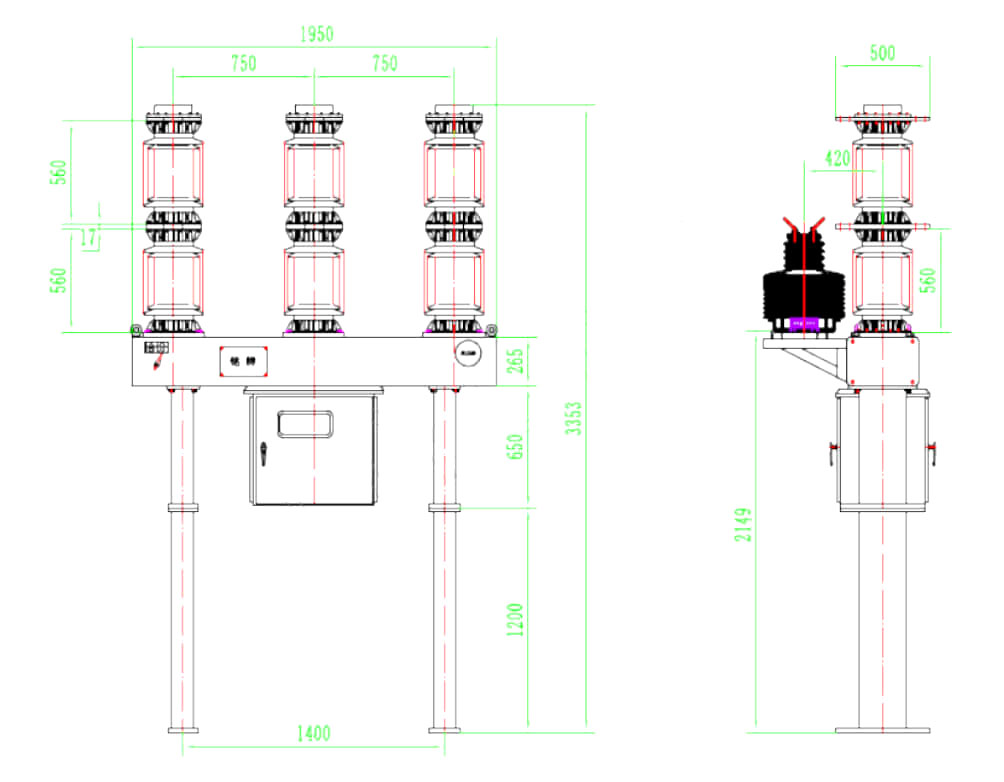

Teknisk tegning

LW8-40.5 SF6 KRAFT BREKNINGSBEVEGELSE INSTRUKSJONER

1: effektbrytermodell, spesifikasjoner;

2: Rangerte elektriske parametere (spenning, strøm, brytende strøm, etc.)

3: Miljøforhold (omgivelsestemperatur, høyde, miljøforurensningsnivå);

4: Aktuatorens driftsspenning og motorspenning;

5: Antall, strømforhold og nivåkombinasjon av interne eller eksterne strømtransformatorer. Sekundær belastning;

6: Navn og mengde reservedeler, spesielle verktøy og utstyr (må bestilles separat).

FAQ

1. Er du et handelsselskap eller produsent?

  Vi er en profesjonell fabrikk med 10 års erfaring innen høye og lavspenningsbryterutstyr, transformatorer, transformatorer, kabelfordelingsbokser og forskjellige elektriske utstyr, for eksempel vakuum effektbrytere, belastningsbrytere, etc.

  Fabrikken vår er en utmerket leverandør av State Grid Corporation i Kina.

2. godtar du tilpassede tjenester?

   Vi tilbyr OEM/ODM -tjeneste og kan skrive ut logoen din på produktet. Vårt profesjonelle tekniske og anførselsteam kan gi et tilfredsstillende prosjekt i henhold til tegning og parametere.

3. Hva er din MOQ?

     Moq er 1 stk.

4. Hvor lang er leveringstidspunktet ditt?

   Det avhenger av produktkravet og mengden. Generelt er 5 ~ 10 virkedager tilgjengelig.

5. Hvordan løser du kvalitetsproblemer?

   Vennligst oppgi detaljerte bilder av kvalitetsproblemer.  Vår tekniske og kvalitetstestingsavdeling vil analysere. Vi vil lage en tilfredsstillende løsning innen 2 dager.

6. Hva er betalingsbetingelsene dine?

     30% T/T på forhånd, 70% før forsendelse.  West Union, L/C er også akseptable.
