FLN36-24D innendørs høyspenning SF6 Lastbruddbryter lbs
  • FLN36-24D innendørs høyspenning SF6 Lastbruddbryter lbsFLN36-24D innendørs høyspenning SF6 Lastbruddbryter lbs

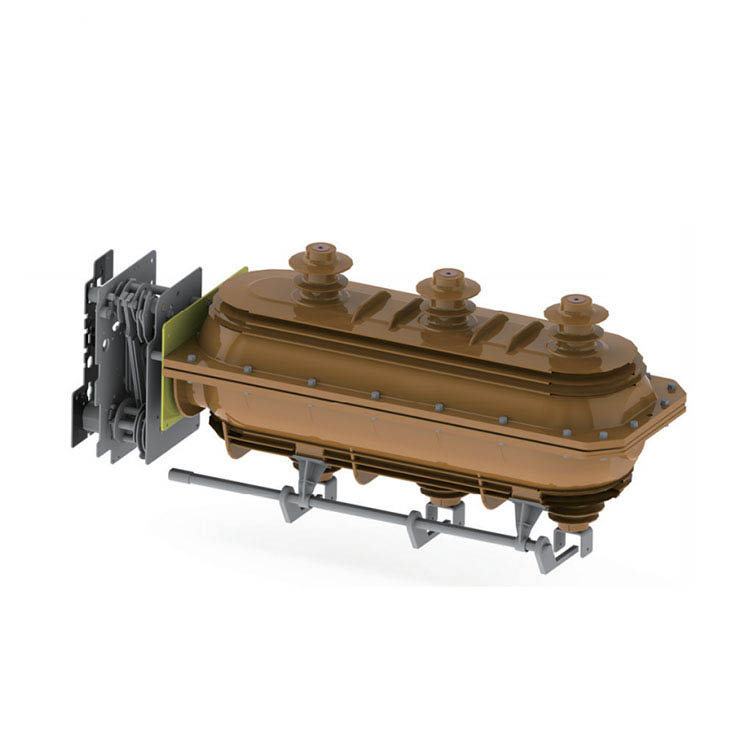

FLN36-24D innendørs høyspenning SF6 Lastbruddbryter lbs

Model:FLN36-24D
FLN36-24D Last Break Switch Bruk SF6-gass som lysbue som slukker og isolerende medium. Det er tre arbeidsstasjoner: åpning, lukking og jording i bryteren. Den har lite volum, installerer lett å bruke, sterk miljømessig adaptabiliy og annen karakterist. FLN36-12 (24) D/630-20 Innendørs AC Høyspenning SF6 Lastbruddbryter og FLRN36-12 (24) D/100-31.5 Innendørs AC Høyspenning SF6 Lastbrudd Bryter-FUSE-kombinasjon brukes for tre-fase AC 50/60Hz RMU og terminalkraftstasjon. Bryterne er egnet for å beskytte 10 kV, 24 kV og 35 kV kraftsystemer i belastningssituasjoner. Bryteren kan slå av strømstrømmen, lukket sløyfestrøm, transformatorkapasitet uten belastning og kabelladestrøm. Bryteren med sikringskombinasjonen kan kutte av hvilken som helst strøm når strømmen er i området for den nominelle kortslutningsbrytende strømmen. De er egnet for RMU, kombinert transformator, etc.

FLN36-24D innendørs høyspenning SF6 Lastbruddbryter lbs

    Det kan deles inn i to typer: FLN □ -24KV (K Type enkeltfjærens driftsmekanisme), FLRN □ -24KV (en type dobbel fjærdriftsmekanisme). Den sistnevnte typen kan være utstyrt med sikringskombinasjon, med kontroll- og beskyttelsesfunksjon, som kan brukes til strømforsyning og transformatorstasjon som en beskyttelses- og kontrollenhet, spesielt egnet for ringhovedenhet, kabelfordelingsboks og byttestasjon.

Manuell driftsmekanisme


K Type vårens dobbeltfunksjons driftsmekanisme:

Som en innløpskontrollenhet for FLN □ -24KV, er arbeidsprinsippet for K-type fjærdriftsmekanisme vårpress og utgivelse.

Jordningsoperasjon: Drevet av håndtaket, øvre veivarm roterer og trykker på våren 2 for å lagre energi, når den maksimale energien når fortsetter å rotere rangeringsarmen, begynner energilagringsfjæren å frigjøre energi og kjøre den øvre utløseren, gjør det mulig for tilkoblingsstangen for å kjøre veivarmen, veivarm roterer og driver den bevegelige kontaktoren for øringen.

Slå på drift: Drevet av håndtaket, nedre veivarm 1 roterer, trykker våren 2 for å lagre energi, når energien som frigjøres, driver den avtrekkeren 8, gjør det mulig for koblingsstangen for å kjøre veivarmen, veivarmen roterer og driver den bevegelige kontaktoren og last break -bryteren svinger på.

Slå av driften: Drei hovedakselen på veivarmen mot klokken ved håndtaket, frigjør energilagringsfjæren og lastbruddbryteren slås av.


En type dobbeltfunksjons driftsmekanisme:

Som en utløpskontrollenhet for FLRN □ -24KV.Working-prinsippet for en typemekanisme er det samme som K-type, i tillegg har den sikringsspiss-turfunksjonen. For en typemekanisme. Elektromagnetisk tur er også tilgjengelig for kundens krav.

Slå på driften: Drevet av håndtaket roterer nedre veivarm 1 for å trykke på bryteren på fjæren 12 og slå av våren 8 samtidig for å gi tilstrekkelig energi som kreves ved å slå av. Når den nedre veivarmen 1 spenner pinnen og kjører utløser for å bevege seg, får den nedre rullehjulet til å trippet, og slipp bryteren på fjær- og lastbruddbryteren på.

Slå av betjeningen: Trykk på avkjøringen av knappen eller trykk på turnålen 2 med sikringsspissen, frigjør fjæren og lastbryteren slår av.

Jorddrift: Jording av en type mekanisme er den samme som for K -typen.


Motorisert driftsmekanisme :

Motorisk drift kan legges til begge typer driftsmekanismer, noe som betyr at den kan betjenes manuelt eller motorisert.

Driftsspenning: DC48V AC/DC 110V 220V

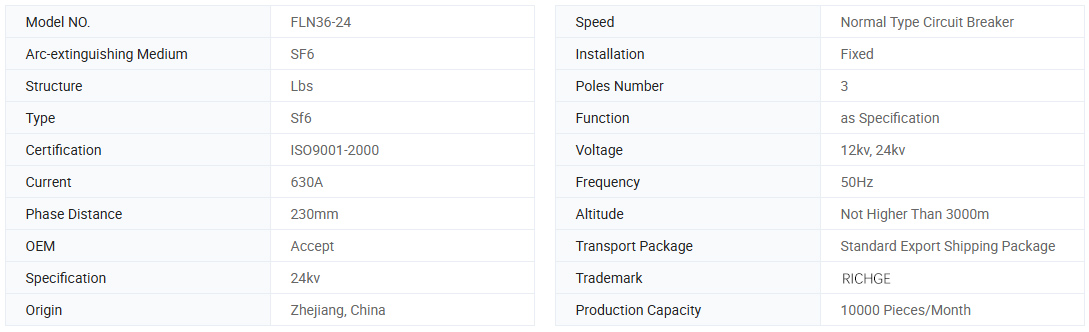

Grunnleggende info.






Tekniske parametere

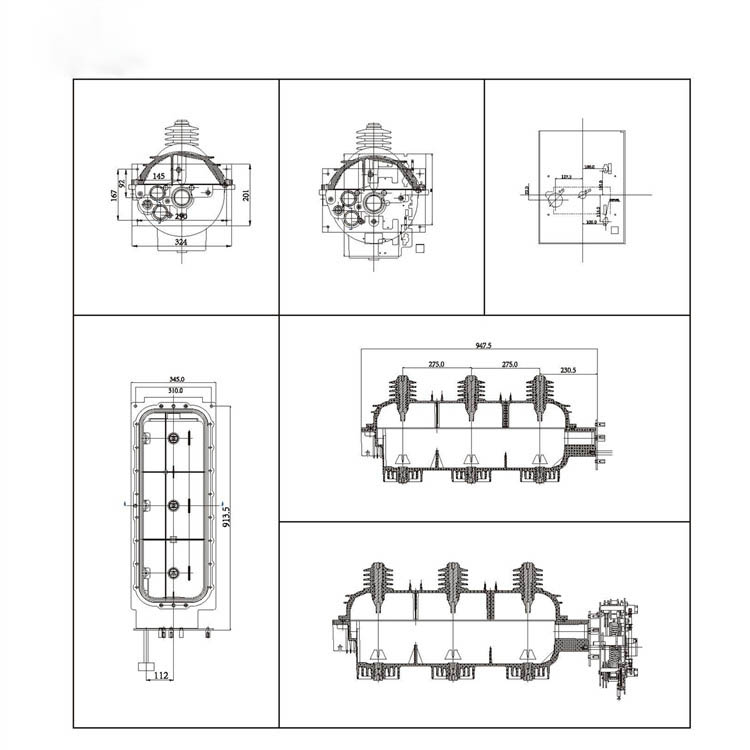

Tegning




Gjeldende forhold


1.Ambient Temperatur: Maks.+40 ºC; Min.-35 ºC.

2. Humiditet: maksimal gjennomsnittlig relativ fuktighet daglig gjennomsnitt: ≤ 95%; månedlig gjennomsnitt.≤90%.

3.Altitude: ≤ 2000m.

4.Seismisk motstand: 8 grader.

5. Den omkringliggende luften skal være fri for etsende, brennbare gasser, vanndamp osv., Og skal ikke bli utsatt for hyppige og alvorlige vibrasjoner.

6. Årlig lekkasjehastighet; ≤0,1%.
