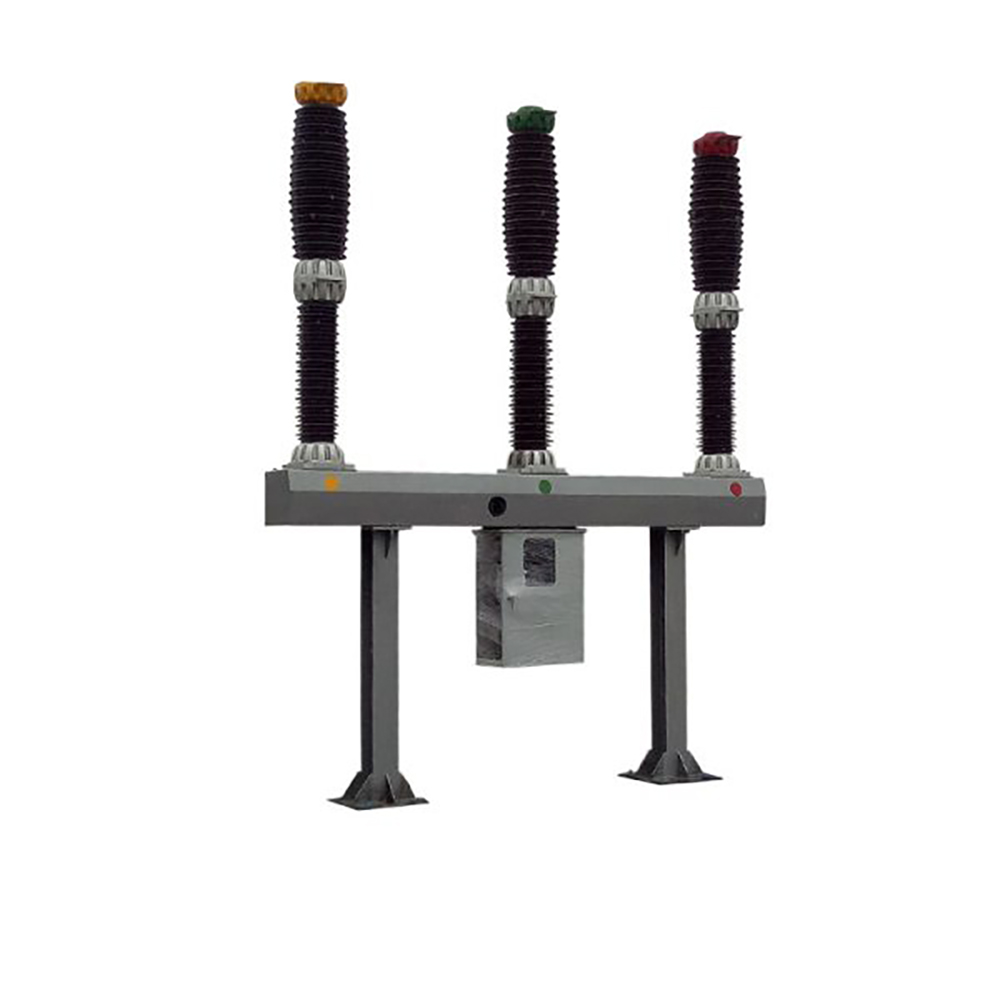

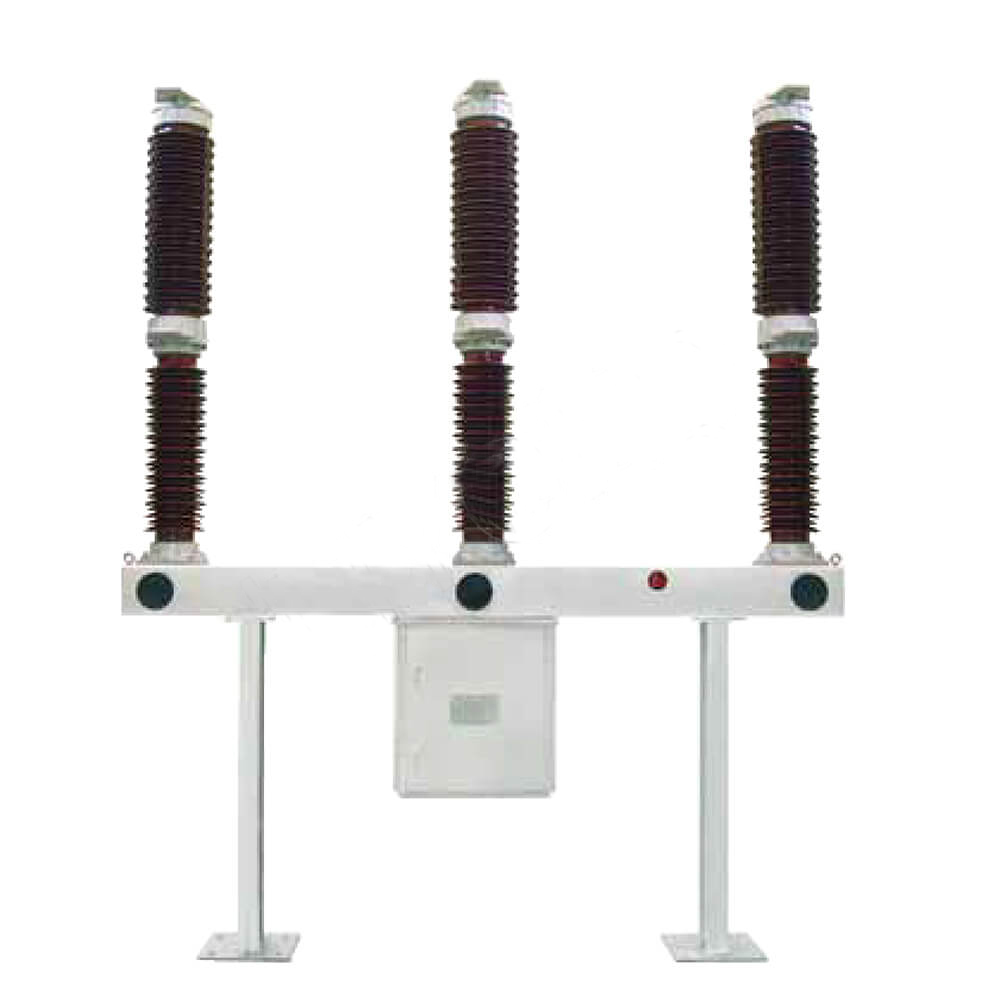

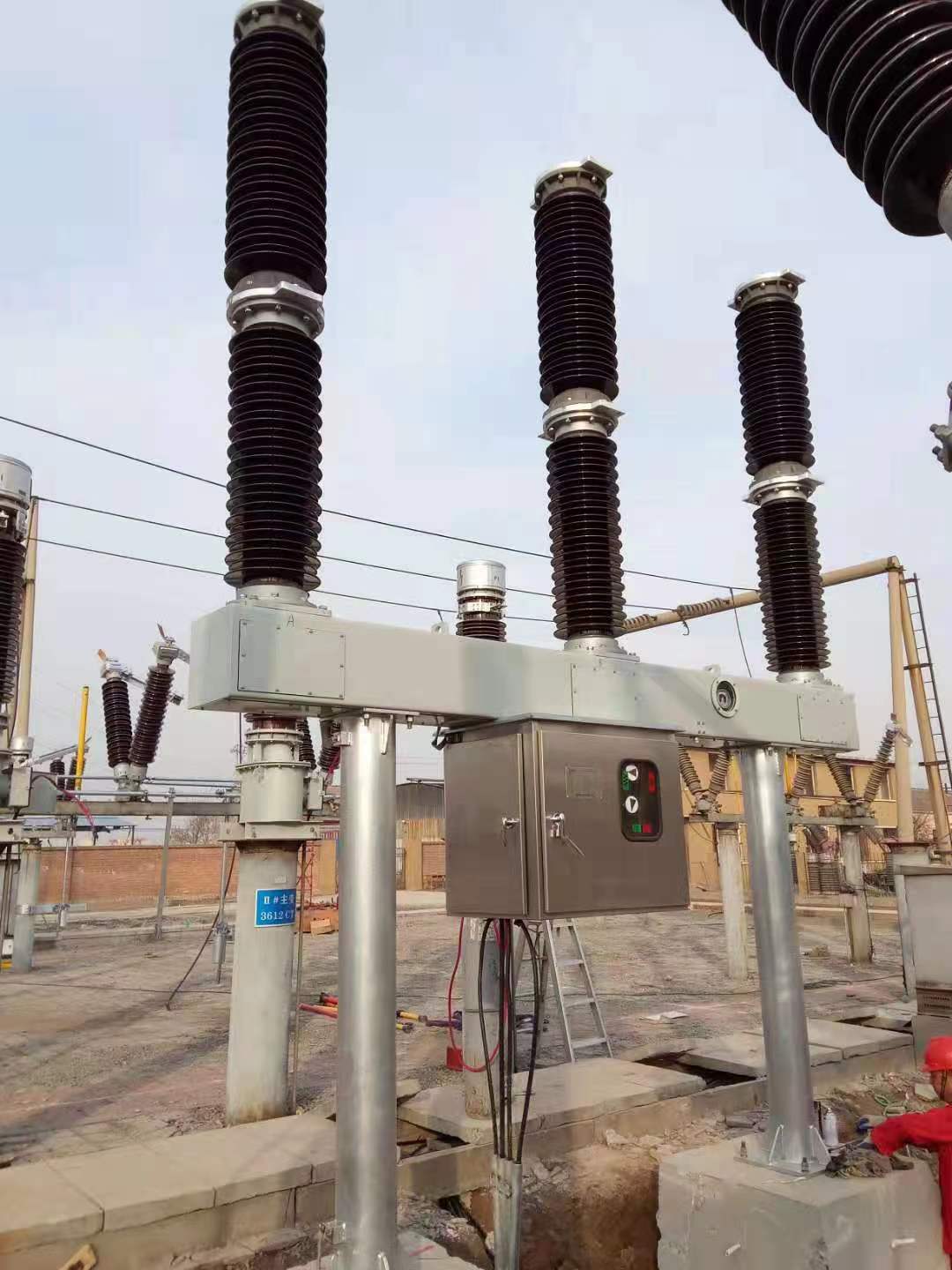

LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126/145 er et kombinert apparat inkludert en SF6 live tank-effektbryter med selvplastbue-utryddelsesteknologi. Kretsbryterne er tilgjengelige for enkelt- eller trepol-operasjon ， den brukes til å bryte rangert strøm, feilstrøm eller for å bytte elektriske linjer, og realiserer dermed kontrollen og beskyttelse av kraftsystemet. Den er i stand til regelmessig drift og kan også brukes som tilkobling av kretsbryter. Den nye fjærdriftsmekanismen sikrer høy pålitelighet og sikkerhet.

LW36-126/3150-40 Selvenergiserte høyspenning SF6-effektbryter er en utendørs effektbryter designet for høyspent AC-systemer. Det er ideelt for bruk i elektriske rutenett med en maksimal spenning på 145 kV og en nominell frekvens på 50Hz. Denne effektbryteren brukes til å avbryte rangerte strømmer, feilstrømmer eller for å bytte kretser, og gir viktig kontroll og beskyttelse for kraftsystemer. Det er også egnet for bruk som koblingsbryter i nettverksforbindelser.

Dette produktet bruker SF6 -gass som både lysbue som slukker og isolerer medium. Den er utstyrt med den nyeste selvenergiserte bue-slukkingsteknologien og har en ny fjærdrevet mekanisme. LW36-126/3150-40 tilbyr lang elektrisk levetid, lav driftsinnsats, lav støy og høy pålitelighet, noe som gjør det til det mest pålitelige valget for områder med høy høyde eller 132kV kraftsystemer. Den kan også erstatte importerte produkter av samme type.

Strukturelle funksjoner

Husbryteren vedtar en tre-fase porselens kolonne en-break-struktur. De tre fasene er utstyrt med en fjærdriftsmekanisme, som er sentralt arrangert og trefaset operert, så utseendet er nytt og utsøkt. Husbryteren bruker SF6 -gass som isolasjon og bue som slukker mediet. Under drift kobles den trestolke SF6-gassen til effektbryteren, og en pekertype-tetthetsrelé brukes til å overvåke dens trykk og tetthetsfremgang. På grunn av selvenergibue-slukkingsprinsippet og den optimaliserte utformingen i effektbryterbevegelsessystemet, forbedres den mekaniske effektiviteten effektivt og driftsarbeidet minimeres;

Utmerket brytningsytelse og lang elektrisk liv;

Monteringsrammen og støtten er laget av stålplater av høy kvalitet som er bøyd som helhet. Overflatebehandlingen vedtar varmdyp galvaniserende prosess. Alle utsatte festemidler er laget av høy styrke materialer og varmdyp galvanisert, eller standarddeler i rustfritt stål. Mekanismeboksen er laget av rustfritt stål, så produktet har utmerket korrosjonsmotstand; høy mekanisk pålitelighet og kan betjenes ofte;

På grunn av den iboende høye isolasjonsstyrken til svovelheksafluoridgass og den optimale kontaktbevegelsen av effektbryteren, bryter effektbryteren den kapasitive strømmen uten regjering; Det eksterne isolasjonsnivået er høyt, den ytre isolasjonen er designet med en stor krypavstand, krypningsforholdsavstanden er ≥31 mm/kV, og skittmotstandens ytelse er utmerket. Det kan også fungere trygt i tøffe miljøer;

Sterk strømbruddskapasitet: Temperaturstigningstesten utføres i henhold til 1,2 ganger den nominelle strømmen på 3150A, det vil si 3780A, og det er fremdeles en stor margin for temperaturøkningen ved hvert punkt;

Produktets generelle utseende er kompakt, installasjonen og igangkjøringen på stedet er praktisk, og vedlikeholdsarbeidsmengden er liten.

Applikasjoner:

Strømbeskyttelse: mye brukt i 132kV eller høyere spenningsstrømnett for beskyttelse og kontroll.

Bytteoperasjoner: Passer for kretsbytte og som en koblingsbryter i sammenkoblinger til kraftsystemet.

Bruk av høy høyde: Ideell for bruk i områder i høy høyde på grunn av dens robuste design og avanserte teknologi.

Miljøforhold for bruk

Normale miljøforhold for bruk oppfyller følgende krav:

a) Ambient lufttemperatur -25 ℃ (-40 ℃) ~ +40 ℃;

b) høyde ≤2500m (2000m);

c) vindhastighet ≤34m/s;

d) daglig temperaturforskjell ≤25 ℃;

e) solskinnintensitet ≤1000W/m;

f) Jordskjelvresistensnivå jordskjelvintensitet 8 grader (horisontal akselerasjon 0,2 g, vertikal akselerasjon 0,1 g);

g) istykkelse ≤10mm;

h) luftforurensningsnivå overstiger ikke nivå ⅲ i GB/T 5582;

i) Installasjonssted utendørs.

Hvis brukeren har spesielle krav til bruksmiljøforholdene, kan de forhandle med Liyond -eksperter.

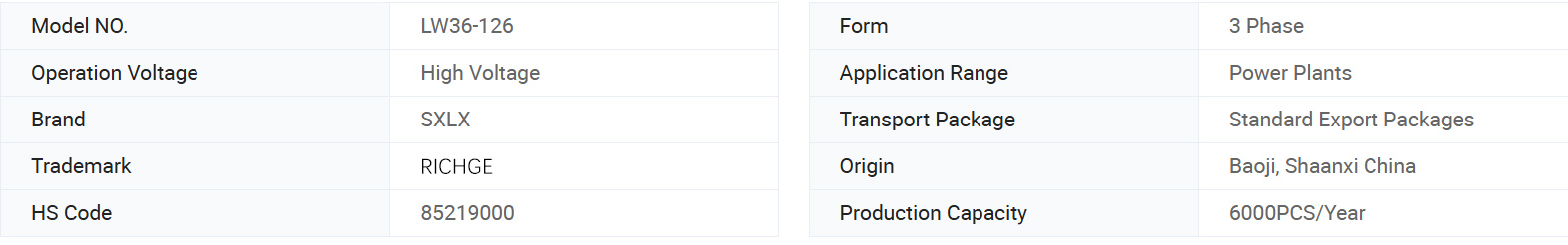

Grunnleggende info.

Tekniske parametere

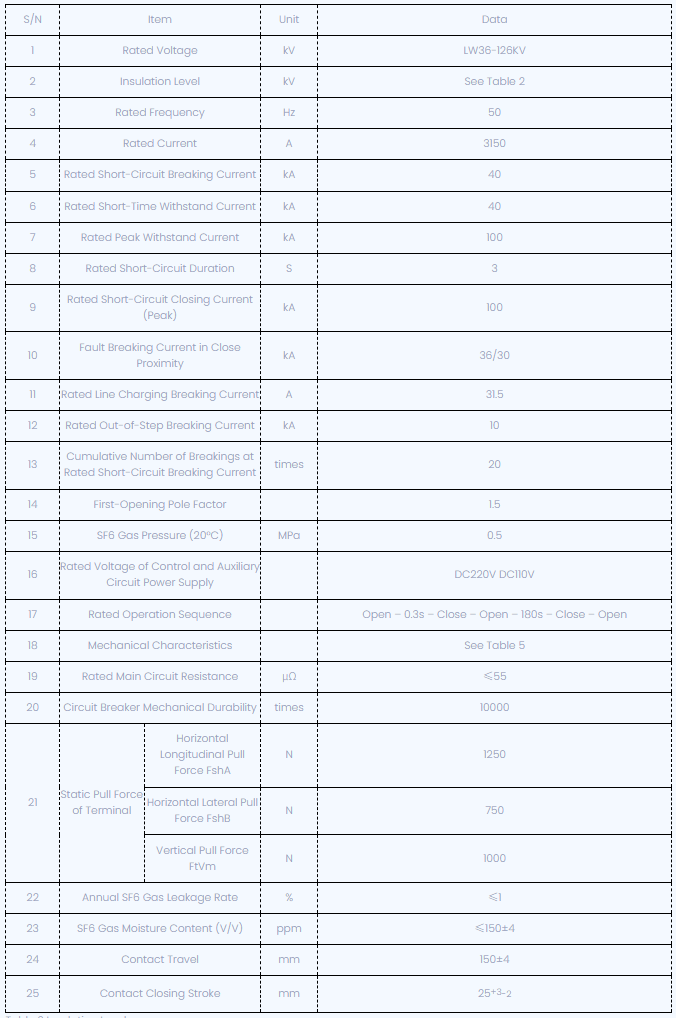

LW36-126 SF6 Circuit Breaker Tekniske parametere

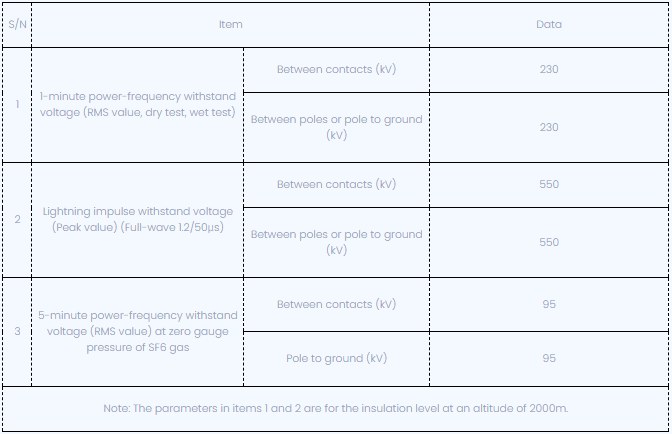

Tabell 2 isolasjonsnivå

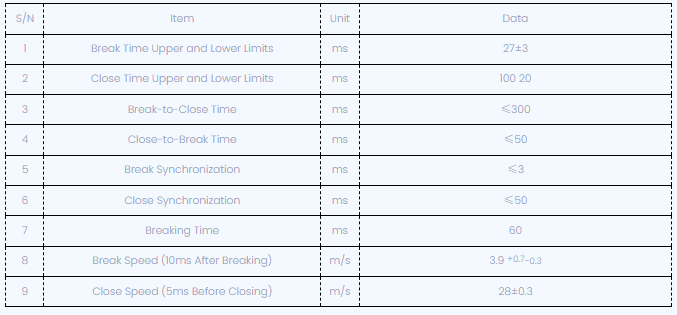

Tabell 3 Mekaniske egenskaper

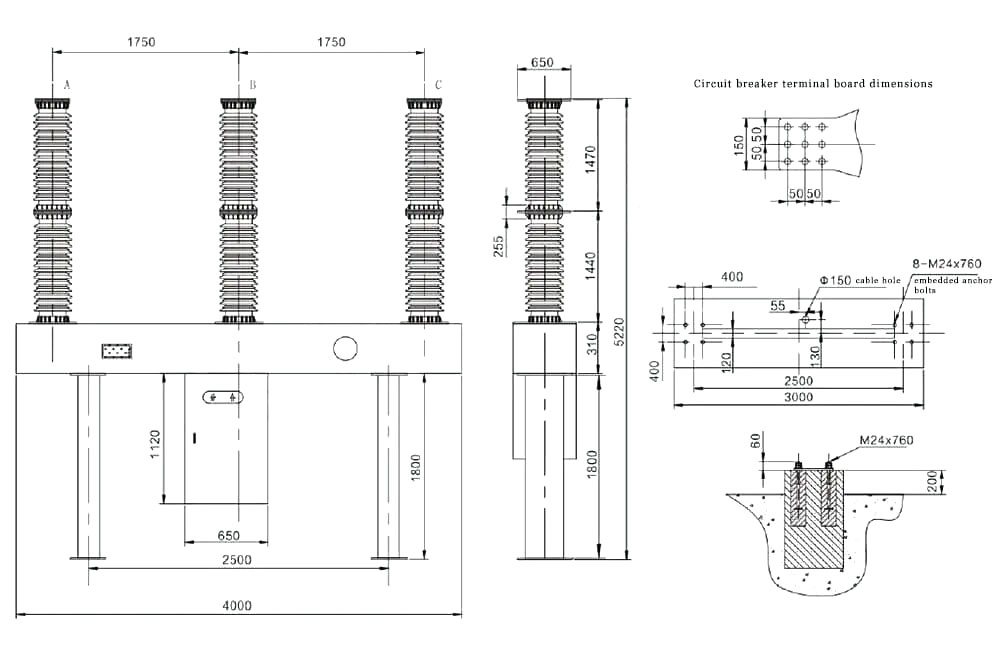

Teknisk tegning

LW36 SF6 KRAFTERBRUKTERBESTILLING

Effektbrytermodell og spesifikasjoner;

Nominelle elektriske parametere (spenning, strøm, brytende strøm, etc.)

Miljøforhold for bruk (omgivelsestemperatur, høyde, miljøforurensningsnivå)

Nominell kontrollkrets elektriske parametere (nominell spenning av energilagringsmotor, nominell spenning på åpning og lukkende spole);

Navn og mengde reservedeler, spesialutstyr og verktøy som kreves (må bestilles separat);

Kablingsretning for den primære øvre terminalen.

LW36 SF6 KRAFTERBRUKTERBESTILLING

Effektbrytermodell og spesifikasjoner;

Nominelle elektriske parametere (spenning, strøm, brytende strøm, etc.)

Miljøforhold for bruk (omgivelsestemperatur, høyde, miljøforurensningsnivå)

Nominell kontrollkrets elektriske parametere (nominell spenning av energilagringsmotor, nominell spenning på åpning og lukkende spole);

Navn og mengde reservedeler, spesialutstyr og verktøy som kreves (må bestilles separat);

Kablingsretning for den primære øvre terminalen.
