HSV-serien 3/2-veis håndslideventil | Rett gjennom pneumatisk kildeskyvebryter

Merke: SOLH by Richge Technology | 3/2-veis selvlåsende håndslideventil for pneumatisk krets manuell på-av og trykkavlastning

1. Produktoversikt

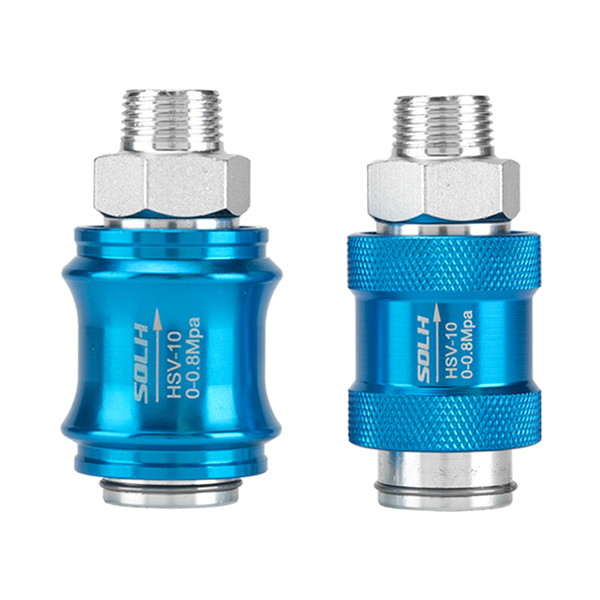

     SOLH HSV-serien er en standard3/2-veis håndskyve pneumatisk ventil med rett gjennom hylse push-pull-struktur, fullt kompatibel med AirTAC HSV-seriens spesifikasjoner og universelt utskiftbar med tilsvarende innenlandsmodeller. Ved å bruke ikke-fjær selvlåsende design, innser den lufttilførsel ved å skyve forover og trykkavlastende eksos ved å trekke bakover. Med innebygd eksoslogikk slipper ventilen øyeblikkelig ut resttrykk fra bakre rørledninger når den lukkes. Den brukes profesjonelt som manuell hovedbryter for pneumatiske grenkretser og luftavskjæringsventil for vedlikehold av utstyr, med stabil selvlåsende og sikker trykkavlastningsytelse.

  1.1 Kjerneluftportlogikk og driftsprinsipp

     • Definisjon av luftport: P (luftinntak), A (arbeidsuttak), R (innebygd avtrekksport)

     • Normalt lukket tilstand: P-A krets frakoblet, A-R krets åpen for kontinuerlig eksos

     • Working Push State: P-A krets tilkoblet for lufttilførsel, A-R krets lukket for trykkholding

     • Driftsfunksjon: Aksial hylse push-pull-operasjon med mekanisk selvlåsende struktur, ingen posisjonsavvik etter å slippe hendene

2. Modellkodingsregler og trådspesifikasjoner

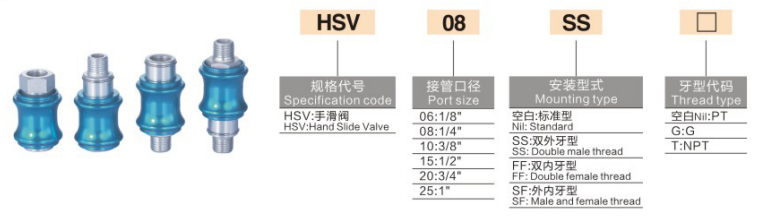

  Kodelogikk: HSV [Portstørrelse] - [Trådstrukturkode] + [Trådtypekode]

 2.1 Portstørrelsespesifikasjon

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Suffikskode for trådstruktur

     • SF: Standard struktur, en ende utvendig gjenge + en ende innvendig gjenge (mest vanlig modell)

     • SS: Dobbel utvendig gjenge i begge ender

     • FF: Dobbel innvendig gjenge i begge ender

  2.3 Trådtypekode

     • Misligholde: PT konisk gjenge

     • G: Britisk standard parallellgjenge

     • T: NPT amerikansk standard konisk gjenge

  Modelleksempel: HSV08-SF | G1/4 port, standard en-ekstern-en-innvendig gjenge håndglideventil, den mest brukte spesifikasjonen på markedet

 2.4 Full Series Mainstream-spesifikasjonsparametre

3. Kjerne tekniske parametere

4. Strukturelle kjernefordeler

     • Inline rett gjennom installasjon: Designet for seriekobling i pneumatiske grenrørledninger, ingen base nødvendig, kan gjenges direkte og monteres i midten av luftrør for enkel og plassbesparende layout.

     • Sikker 3/2-veis trykkavlastningslogikk: Trekk for å stenge luftinntaket og slipp ut alt gjenværende trykk fra bakre sylindre og rørledninger; trykk for å gjenopprette lufttilførsel og trykkholding. Eliminerer effektivt gjenværende trykkfarer under vedlikehold av utstyr.

     • Pålitelig selvlåsende ytelse: Mekanisk posisjonerende selvlåsende struktur, ingen tilbakestilling av fjær, stabil posisjonering etter drift, ingen utilsiktet forskyvning eller luftlekkasje.

     • Diversifisert trådmatching: Flere gjengestrukturer og typer valgfri, perfekt kompatibel med hurtigkoblinger, innvendige gjengeskjøter og KQ2 luftrør for fleksibel montering på stedet.

     • Slitesterk anti-korrosjonsstruktur: Armaturhus i hard anodisert aluminium og spole i rustfritt stål oppnår slitestyrke, oksidasjonsmotstand og langsiktig stabil drift i komplekse miljøer.

5. Utvalgsforskjell: HSV håndslideventil vs 4HV håndroterende ventil

6. Typiske applikasjonsscenarier

     • Ensylindret grenkontroll: Installert mellom luftkilde og magnetventil for å realisere manuell luftavskjæring og gjenværende trykkavlastning for avstenging og vedlikehold av utstyr.

     • Utstyr Hovedluftavskjæring: Montert på hovedluftinntaksrørledningen til verktøyutstyr for generell rask trykkavlastning og sikker driftsstans.

     • Vakuumkretsbytte: Brukes på vakuumpumpegrenkretser for manuell start-stopp-kontroll; Trekk i ventilen for å frigjøre vakuumtrykket raskt og sikre sikker drift.

Sammendrag av én setning

     SOLH HSV-serien er en 3/2-veis selvlåsende rett gjennom håndglideventil med innebygd trykkavlastningsfunksjon. Med smørefri drift, varierte gjengealternativer og sikker resttrykkeksoslogikk, er det standard manuell luftkildebryterventil for pneumatisk kretsvedlikehold og gren av-på-kontroll.
