3A-serien 3/2-veis pneumatisk kontrollventil | Ekstern luftdrevet retningsventil

Merke: SOLH by Richge Technology

1. Produktoversikt og kjernegrensesnittfunksjon

     SOLH 3A-serien er en mainstream3/2-veis ekstern luftdrevet retningsreguleringsventil følger Airtac standard spesifikasjoner. Drevet utelukkende av luftsignal i stedet for elektromagnetisk spole, spesialiserer den seg på teleskopisk bevegelse og trykkholdekontroll av enkeltvirkende sylindre. Den realiserer sikker og stabil pneumatisk logikk for luftinntak, posisjonsholding og eksos, og fungerer som kjernesikkerhetskontrollkomponenten for ikke-elektriske pneumatiske systemer, eksplosjonssikre miljøer og feilsikkert utstyr.

  1.1 Standard 3-ports grensesnittdefinisjon

     • P Port: Hovedluftinntaksport for trykklufttilførsel

     • En havn: Arbeidsutgangsport, direkte koblet til enkeltvirkende sylindre

     • R Port: Eksosåpning for trykkavlastning og rask tilbakestilling

  1.2 Arbeidslogikk og strukturelle funksjoner

     • Enkel pneumatisk kontroll (3A110/210/310/410): Luftsignal for reversering, automatisk fjærtilbakestilling etter signalavbrudd, feilsikker tilbakestillingsdesign.

     • Dobbel pneumatisk kontroll (3A120/220/320/420): Alternativ dobbel luftsignalkontroll, opprettholder gjeldende posisjon etter luftavskjæring med minnelåsefunksjon.

     • Kjernestruktur: Høypresisjon spolestruktur, ekstern pneumatisk drivenhet, slitesterk aluminiumslegering, standard smørefri drift (spesiell smøring tilgjengelig for ekstreme arbeidsforhold).

2. Standard modellkodingsregler og vanlige modeller

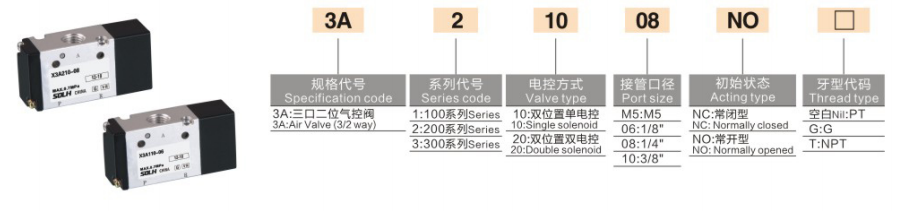

  1. Kodelogikk: 3A [Seriestørrelse] [Kontrolltype] - [Portstørrelse]

  2. Vanlige modellspesifikasjoner og applikasjonsscenarier

3. Kjerne tekniske parametere

4. Kjerneproduktfordeler

     • Ren pneumatisk eksplosjonssikker design: Ingen elektriske komponenter inne, fullt tilpasningsdyktig til støvete, fuktige og brennbare eksplosive miljøer. Den sikrer automatisk tilbakestilling og utstyrssikkerhet når luftkilde eller strøm svikter, med ultrahøy driftssikkerhet.

     • Tilpasningsevne for dobbel kontrollmodus: Enkel pneumatisk kontroll for sikker tilbakestilling og trykkholding; dobbel pneumatisk kontroll for minne for luftavskjæringsposisjon og langtidslåsing, som dekker all konvensjonell enkeltvirkende sylinderkontrolllogikk.

     • Høyeffektiv tetningsytelse: Presisjonsspolestruktur med spesiell overflatebehandlingsprosess, med lavt oppstartstrykk, utmerket lufttetthet, stabil kobling og lang levetid.

     • Fleksibel og plassbesparende installasjon: Støtter vilkårlig installasjon med flere vinkler. Den kan brukes uavhengig eller integrert med manifoldbaser for å danne modulære ventilgrupper, noe som effektivt sparer utstyrsinstallasjonsplass.

5. Typiske applikasjonsscenarier

     • Enkeltvirkende sylinderkontroll: Realiserer teleskopiske handlinger som jekk, fastklemming og vipping, med sylinder som forlenges ved luftinntak og trekkes tilbake ved tilbakestilling av fjær.

     • Utstyr sikkerhetslåsesystem: Tilbakestiller og frigjør automatisk trykk når luftkilden svikter eller utstyret slår seg av, unngår mekanisk fastkjøring og sikrer produksjonssikkerhet.

     • Langsiktige trykkholdende arbeidsstasjoner: Dobbel pneumatisk kontrollmodus opprettholder fast sylinderposisjon uten kontinuerlig lufttilførsel, egnet for langvarige klem- og posisjoneringsprosesser.

Sammendrag av én setning

     SOLH 3A-serien er en standard 3/2-veis ekstern pneumatisk kontrollventil med enkelt/dobbelt luftkontrollmodus, presisjonsspoltetning og aluminiumslegering. Det er den foretrukne kjernekomponenten for sikker reversering og trykkholdekontroll av enkeltvirkende pneumatiske sylindre.
