2W Series 2/2-veis væskemagnetventil (direktevirkende + pilotdrevet)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH 2W-serien er en universell industriell 2/2-veis normalt lukket væskeavstengningsmagnetventil, delt i to strukturelle linjer: direktevirkende 2W (030/050 liten serie) og pilotdrevet 2W (150~500 store boreserier). Den utfører automatisk på/av-kontroll for rent vann, trykkluft, smøreolje, kjølende skjærevæske og svakt etsende væskerørledninger.

       * Ventilhus i messing med anti-korrosjonstetning i flere lag; doble alternativer av null-trykk oppstart direkte type og høy-flow pilot type for full utvalg

       * Standardiserte dimensjoner og gjengespesifikasjoner, kompatibel med PT/G/NPT multitråd for global eksport

       * Lavtemperaturbestandig spole støtter stabil langsiktig kontinuerlig energisering

     Mye matchet med vannbehandlingsutstyr, kjølekretser for maskinverktøy, sprayrenselinjer, luftkompressorrørledninger og full-industris væskeautomatiseringssystemer.

To produktlinjer Full klassifisering: Direktevirkende NC VS pilotdrevet NC

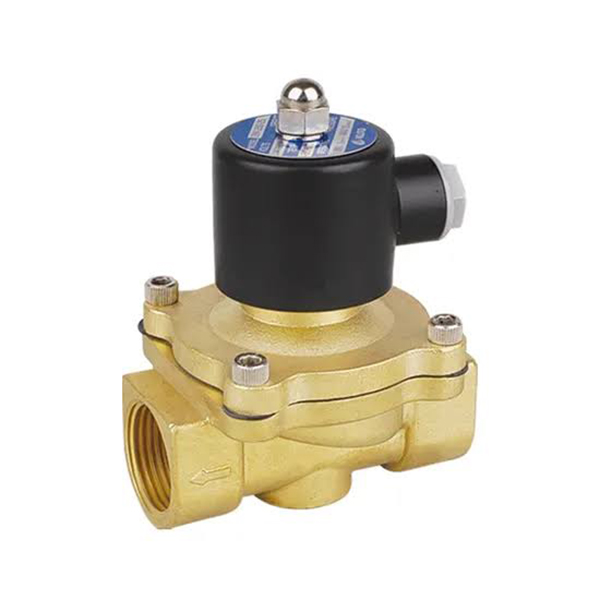

  1. 2W direktevirkende normalt lukket (modelleksempel: 2W-L030-08)

     --Arbeidende Princeple:Elektromagnetisk spole driver direkte intern ankerstamme for å åpne/lukke hovedventilsetet, noe som muliggjør full åpning under 0MPa null middels trykk.

        * Strøm AV: Fjæren komprimerer tetningspakningen for å kutte rørledningsvæsken fullstendig

        * Strøm PÅ: Elektromagnetisk kraft løfter spolen for å realisere toveis væskesirkulasjon

           Ingen hjelpepilotkammer, ultraenkel struktur med millisekunders rask responshastighet.

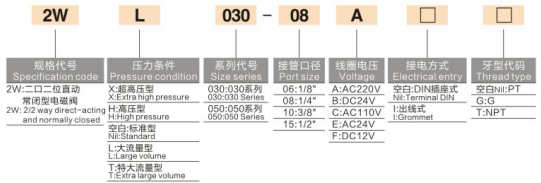

    -- Komplett modellkodingsregel

     2W - Trykk/strømningssuffiks - Størrelsesserie - Portgjenge - Spolespenning - Kablingstype - Gjengestandard

        * 2W: Direktevirkende 2/2-veis normalt lukket magnetventil

        *  Trykk og strømningssuffiks: Blank=Standard / L=Stor strømning / T=Ekstra stor strømning / H=Høyt trykk / X=Ekstra høyt trykk

        *  Størrelsesserie: 030 (miniatyr), 050 (middels liten)

        *  Portkode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Spenningskode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Koblingsmodus: Blank=DIN-kontakt (standard for kontrollskap), I=vanntett ledning (utendørs fuktig utstyr)

        *  Gengestandard: Blank=PT britisk konisk tråd, G=G parallellgjenge, T=NPT amerikansk tråd

   --  Kjernefordeler

       *  Null oppstart av differansetrykk, ingen minimumsgrense for driftstrykk, stabil åpning under vakuum, mikrotrykk og vannkretser med mikrostrøm

        *  Ultrakompakt kropp, vilkårlig monteringsvinkel for trangt utstyrsskap

        *  Millisekund rask på-av-respons, egnet for høyfrekvente intermitterende start-stopp-sykluser

        *  Liten ventilhus med lav forbrukskostnad, økonomisk førstevalg for enkeltpunkts grenkontroll

     --  Applikasjonsscenarier

      Enkeltpunkts kjøleoljeinjeksjon for små CNC-maskiner, mini sprayrensemaskiner, mikroluft/vannkontroll for 3C automasjonsutstyr, små grenbrytere av luftkompressorer, laboratoriemikrovæske av/på-kontroll.

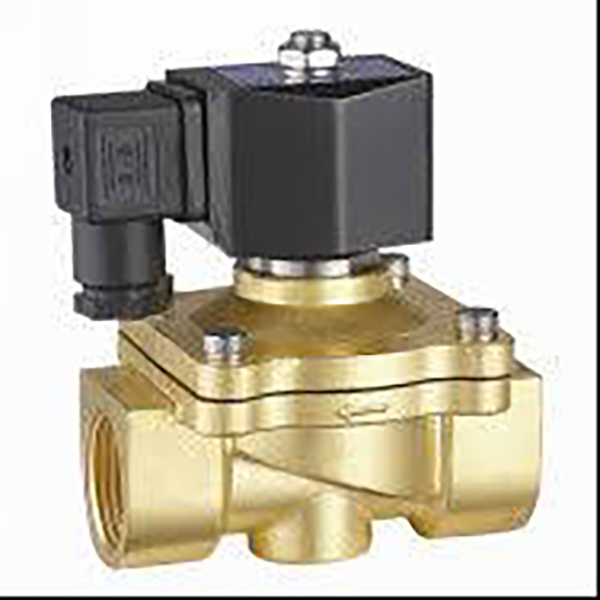

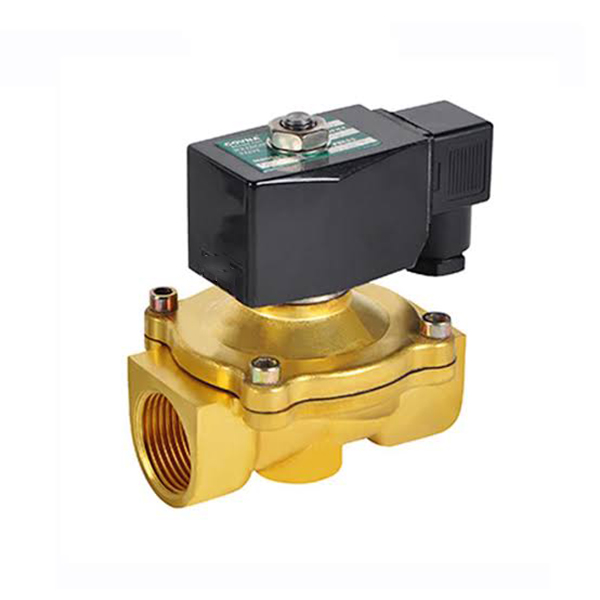

  2. 2W pilotdrevet normalt lukket (modelleksempel: 2W250-25)

     -- Arbeidsprinsipp:Innebygd pilotavløpsåpning, avhengig av rørledningsmiddeltrykk for å løfte hovedspolen med stor boring; spole kontrollerer bare et lite pilothull med lavt strømforbruk og lav varmeutvikling. Minimum oppstartsdifferansetrykk 0,05MPa, ventilen kan ikke åpnes helt uten middels trykk.

        * Strøm AV: Pilothull forseglet, internt hulrom trykk komprimerer tetningen for å stenge rørledningen

        * Strøm PÅ: Pilotkammerets trykklufter, middels trykkjekker åpner hovedventilen for væskestrøm med høyt volum, maksimal åpning opp til Φ50 (G2 tommer)

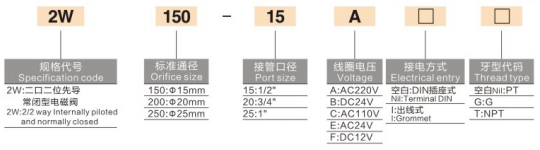

    --Komplett modellkodingsregel

        2W - åpningsstørrelse - portgjenger - spolespenning - kablingstype - standard gjenger

        *  2W: Pilotbetjent 2/2-veis normalt lukket magnetventil

        *  Standard åpningsstørrelse: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Portkode: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Spennings-, lednings- og gjengekoder er fullt utskiftbare med direktevirkende serier, kompatible spolereservedeler

  3. Kjernefordeler

     -- Ekstra stor rett gjennomboring for høy middels strømning, ultralavt trykktap i rørledningen, ideell for sentralisert vann-/luftforsyningsnett

     -- Laveffektspole driver ventilhus med stor boring, lav temperaturøkning under 24 timers kontinuerlig drift, anti-forbrenningsytelse

     - Bred strømningskanal som ikke er lett å tette, støtter sirkulerende industrielt kjølevann med små suspenderte urenheter

     -- Enkel pilotventil kan erstatte flere små direkteventiler, forenkle hovedrørledningsoppsettet og redusere anskaffelseskostnadene

  4.Applikasjonsscenarier

     Hovedvannkretskontroll for store samlebåndssprayrenseutstyr, luftkompressor full maskinavløp og avstengning av hovedluftrørledning, sirkulerende kjølesystem med storstrømsrør, vannbehandlingsutstyr, generell væskehovedbryter for matemballasje og kjemisk utstyr.

Universelle delte kjernefunksjoner (direkte + pilotstyrt)

  1.Uniform NC normalt lukket funksjon (fabrikkstandard)

     Automatisk avstenging ved strømbrudd, forhindrer effektivt overløp, vann/luftlekkasje under utstyrsavstenging for høyere systemsikkerhetsbeskyttelse.

  2. To valgfrie tetningsmaterialer

     -- Standard NBR nitrilgummi: Universal for rent vann, trykkluft og smøreolje generelle arbeidsforhold

     -- Valgfri EPDM-etylenpropylen: Varmebestandig, svak syre- og alkalibestandig, dedikert for varmt vann, matvaregodkjent ren væske og syltingsutstyr

  3. Universalkompatible spoler med flere spesifikasjoner

     Full AC & DC spenningsdekning, laveffekts isolert spole som støtter langsiktig kontinuerlig energisering; doble ledningsopplegg (DIN-sokkel / vanntett ledningsledning) som kan tilpasses innendørs skap og utendørs utstyrsledninger.

  4.Multi International Export Thread Standards

     Tre gjengealternativer: PT British taper, G parallel BSPP, NPT American thread, matchende innenlandsk automasjonsutstyr og eksportkrav til utenlandsk produksjonslinje.

  5. Tyngdekraftsfri universalmontering

     Ventilhuset kan installeres vertikalt, horisontalt eller invertert uten å påvirke åpnings-/lukkeytelsen, perfekt for kompakt skapoppsett.

  6. Tilpasning av full trykkklasse

     Direct-serien støtter standard / høytrykk / ekstra høyt trykk / stor flyt tilpassede versjoner; pilotserien tilpasser seg konvensjonelt industrifluidtrykkområde 0,05~1,0MPa.

Samlet generell teknisk spesifikasjonstabell

Direkte VS-pilotdrevet sammenligningstabell for fullstendig utvalg

Segmenterte typiske applikasjonsscenarier

  1. 2W direktevirkende NC-anvendelige felt

     -- Enkeltpunkts kjøleoljeinjeksjon og mikrospray for små CNC-maskiner, enkel stasjonsmikrovæskekontroll

     -- Vakuum hjelpevannforsyning og liten pneumatisk gren på/av for 3C automasjonsutstyr

     -- Lite ultralydrenseutstyr, laboratoriemikrovæskekontrollsløyfer

     -- Utstyrsvedlikeholdsgren, ettpunkts vann/gassbryter for små inventar

  2. 2W Pilot-Operated NC Applicable Fields

     -- Luftkompressor full maskin drenering, verksted hovedluftrørledning avskjæringsventil

     -- Master vannkretskontroll for store samlebåndssprayrengjøringsutstyr

     -- Vannbehandling sirkulasjonssystem, industriell kjøling storstrøms samlerør

     -- Væskehovedbryter med stor boring for matemballasje og komplett kjemisk utstyr

Regler for kjerneutvelgelse

     -- Vann/lufttrykk i rørledningen under 0,05 MPa, intermitterende mikromedium, vakuumkrets → Må velge 2W direktevirkende type

     -- Rørstørrelse ≥G1/2, høystrømstransmisjon i hele hovedrøret, langtidsstabil trykkrørledning → Velg 2W pilotdrevet type

     -- Varmt vann, renset vann, arbeidsforhold med svak syrevæske: Spesifiser EPDM-forsegling av næringsmiddelkvalitet når du bestiller

     -- Sentraliserte ledninger inne i maskinens kontrollskap: Prioriter ledningstype for DIN-sokkel; utendørs spray og fuktig utstyr velg I vanntett ledningstype

     -- Høytrykksvannkrets og høystrømsstasjoner kan velge tilpassede ventilhus med suffikset H/L/T

Matchende komplette pneumatiske og væskekretsløsninger

  1. Liten kjølegrenkrets

     AFC luftserviceenhet → 3V serie 3/2 magnetventil → PU plastrør → 2W direktevirkende ventil (kjølevannskrets av/på kontroll)

  2. Fullfør maskinens hovedvannhodekrets

     Vanntank / luftkompressor hovedrør → 2W pilot storboringsventil → grenlevering til hver stasjons sprøyterørledning

  3. Eksplosjonssikker væskeverkstedkrets

     Eksplosjonssikker luftkildebehandlingsenhet → 2W pilotventil med spesialtilpasset eksplosjonssikker spole, matchet med eksplosjonssikre automatiske kontrollrørledninger

Sammendrag av én setning

     SOLH 2W-serien messing 2/2-veis normalt lukket væskemagnetventil gir nulltrykksoppstart liten direktevirkende variant og laveffekts høystrøms stor pilotdrevet variant, med valgfri NBR/EPDM næringsmiddelgodkjent tetning, flertråds- og multispenningskompatibilitet, mye brukt for automatisk vann-, luft-, oljeavstengning av verktøy, vannbehandling, avstengning av matmaskiner og væskebehandling, væskebehandling utstyr.
